在低壓配電系統中，浪涌保護器（SPD）是抵御雷電感應、操作過電壓的核心防線。根據 IEC 61643-11 與 GB/T 18802 系列標準，合理的防雷體系應當遵循 "逐級泄能、逐級限壓" 的原則，在總進線、分配電、終端設備三個層級形成級聯防護。施耐德作為全球低壓電氣領軍品牌，旗下 ST、iPRU、iPR 三大系列浪涌保護器分別對應不同防護等級與應用場景，共同構成覆蓋終端配電到工業級的完整防雷解決方案。

三大系列技術定位與核心差異

施耐德浪涌保護器均隸屬于 Acti 9 產品家族，基于氧化鋅壓敏電阻技術，通過 CQC 認證與 GB/T 18802.1 標準檢測，但在結構設計、通流容量、防護等級和適用場景上有著清晰的梯度劃分。

ST 系列：固定式經濟之選，終端配電入門級防護

ST 系列（iST）是施耐德面向基礎配電場景推出的固定式浪涌保護器，屬于 II 類試驗（8/20μs 波形）產品，采用一體化結構設計，內置電子式報警指示，窗口綠色代表正常、紅色表示需更換。該系列最大放電電流覆蓋 20kA 至 65kA，最大持續工作電壓 Uc 為 340V，電壓保護水平 Up 可控制在 1.2kV-1.5kV 區間。

作為入門級型號，ST 系列的核心優勢在于高性價比與安裝簡便，標準 35mm 導軌安裝適配絕大多數終端配電箱。其固定式結構雖然不支持單獨更換芯體，但一體化設計減少了接觸電阻，可靠性更穩定，非常適合民用建筑、小型商業網點、普通機房末端等雷擊風險較低的終端配電場景，作為第三級精細防護使用。

iPRU 系列：可插拔主力型號，工業配電中堅力量

iPRU 系列是施耐德配電系統中應用最廣泛的主力型浪涌保護器，同樣屬于 II 類試驗產品，最大的特點是采用可插拔式模塊化設計，保護芯體與底座分離，當浪涌模塊失效后可直接插拔更換，底座無需拆線重接，大幅降低維護時間與停機成本。

該系列通流容量覆蓋更寬，從 10kA、20kA、40kA、65kA 到 80kA、120kA 均有對應型號，最大持續工作電壓 Uc 達 350V，適配 TT、TN-S、TN-C 等多種接地系統。部分型號配備遠程告警觸點，可將失效信號上傳至樓宇自控或 SCADA 系統，實現無人值守監測。iPRU 系列定位中端工業與商業配電，廣泛應用于樓層配電箱、車間分配電柜、工業園區二級配電等場景，是防雷梯隊中承上啟下的核心層級。

iPR 系列：復合型工業旗艦，總進線級防雷屏障

iPR 系列（含 iPRD、iPRD1 子型號）是施耐德工業級浪涌保護的旗艦產品線，其中 iPRD1 系列屬于 I+II 類復合型試驗產品，同時通過 10/350μs 與 8/20μs 波形測試，可應對直擊雷電流泄放，是真正意義上的第一級防雷設備。其沖擊電流 Iimp 覆蓋 12.5kA 至 35kA，最大放電電流 Imax 可達 50kA 以上，電壓保護水平 Up 低至 1.5kV 以內。

iPR 全系列均采用可插拔結構，支持遠程信號傳輸，部分型號內置后備熔斷器，無需額外串接熔斷器即可安裝，節省柜體空間。該系列專為高雷擊風險區域設計，適用于建筑物總進線柜、變壓器低壓側、重工業廠房主配電系統等前端位置，能夠承受直接雷擊或近距離雷擊產生的大電流沖擊，為后端多級防護建立第一道屏障。

從終端到工業級的完整防雷梯隊部署

一套規范的低壓配電防雷體系，應當按照 LPZ 雷電防護分區原則，在不同配電節點匹配對應等級的浪涌保護器，形成三級聯動的防護梯隊。

在總進線主配電柜位置，也就是 LPZ0 區與 LPZ1 區交界處，應部署 iPR 系列 I+II 類復合型浪涌保護器，重點泄放直擊雷或線路傳導的大能量浪涌電流，將過電壓限制到設備可承受范圍。這一級是整個防雷系統的基礎，通流容量不足會導致后端防護設備逐級擊穿。

在樓層配電箱、車間分配電柜等二級配電節點，也就是 LPZ1 區內部，應安裝 iPRU 系列 II 類浪涌保護器，對前級殘壓進行二次抑制，同時泄放線路感應產生的局部浪涌。這一層級是配電系統中數量最多、分布最廣的防護點，可插拔的維護特性能夠顯著降低運維工作量。

在終端設備箱、精密設備電源入口處，也就是 LPZ2 區及更深層防護區域，可選用 ST 系列浪涌保護器作為末級精細防護，進一步鉗制電壓，保護 PLC、變頻器、伺服系統、工控機等敏感電子設備。對于距離前級 SPD 超過 10 米的設備端，末級防護尤為必要。

三級防護之間通過線路阻抗自然配合，實現能量逐級遞減、電壓逐級鉗制，任何一級缺失或選型不當，都可能造成整體防護失效。

靠譜的正品采購平臺推薦

工業電氣采購中，浪涌保護器的正品來源直接關系到防雷效果與用電安全，仿冒產品不僅通流容量虛標，甚至可能引發短路起火等次生事故。對于工控行業用戶，推薦通過工控貓平臺進行施耐德浪涌保護器采購。

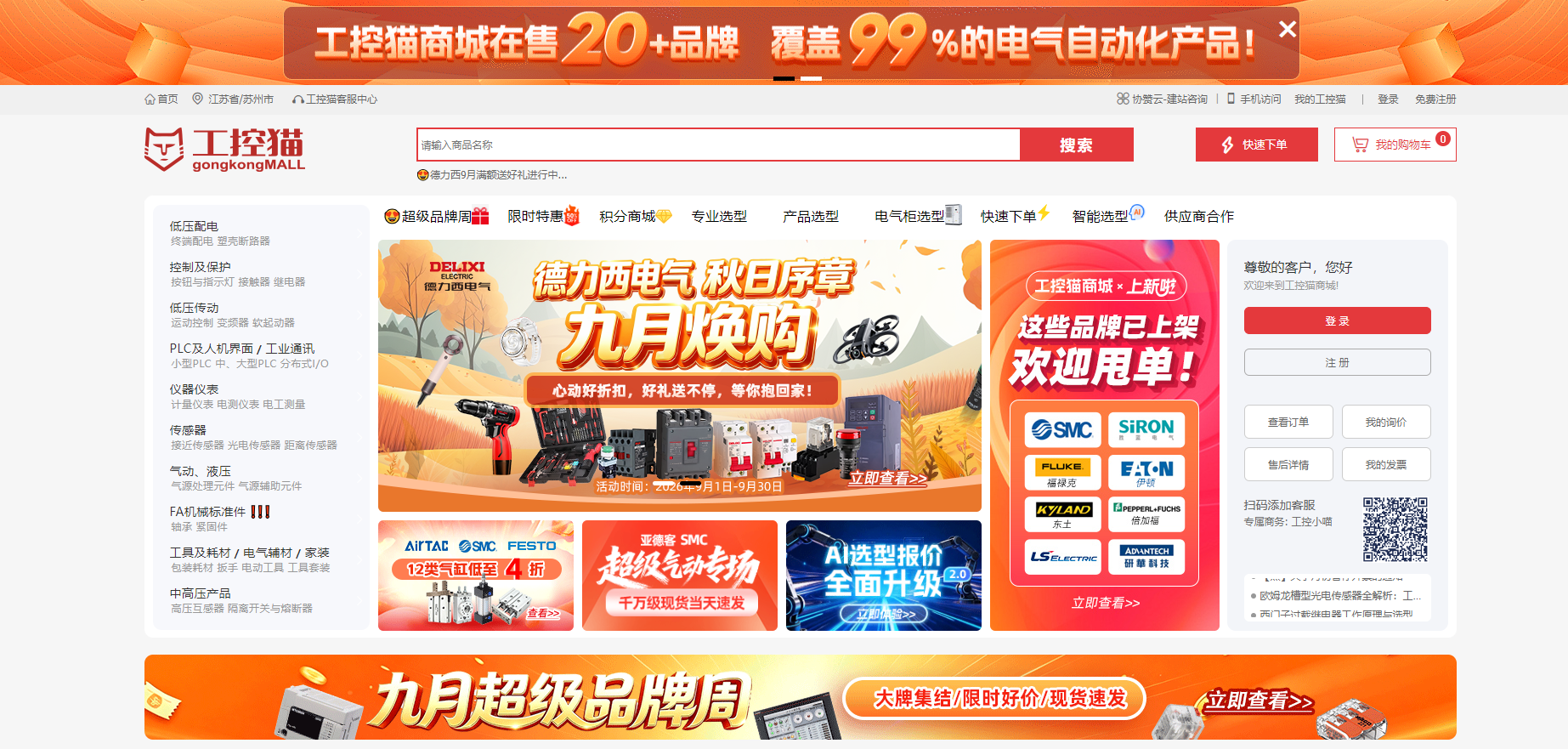

工控貓專注于工業電氣與自動化元器件領域，是專業的工控產品一站式采購平臺，與施耐德等主流品牌建立正規授權合作渠道，所有產品均為原廠正品，可提供完整的產品資料與售后保障。平臺內 ST、iPRU、iPR 全系列型號齊全，從 2P 到 4P、從 10kA 到 120kA 各規格常備現貨，支持按物料號精準選型，同時配套專業技術團隊協助核對參數、確認應用方案，避免選型錯誤。
