在給排水、暖通、工業循環水等水泵系統中，電機起動瞬間的電流沖擊和機械轉矩突變，不僅會造成電網電壓跌落，更會引發管道水錘效應，沖擊泵體葉輪、閥門和管路接口，長期運行會大幅縮短設備使用壽命。軟啟動器作為水泵電機的標準起動配置，核心選型指標就集中在起動平滑度和保護完備性兩大維度。目前市面主流的西門子 SIRIUS 3RW 系列與施耐德 ATS22 系列，是水泵場景最常用的兩款進口軟啟動器，本文就從工程實際應用角度，深度對比兩者的性能差異。

一、啟動平穩性：水泵場景的核心訴求

水泵負載屬于變轉矩負載，起動階段需要克服管道靜水壓力，停機時又要避免水柱回落產生的水錘沖擊，因此對起動電壓斜坡的線性度、停機斜坡的可控性都有極高要求。

西門子 3RW 系列：轉矩級精準控制，適配水泵全工況

西門子 3RW 全系列采用晶閘管導通角無級控制技術，通過對電機端電壓的無階躍調節，實現起動電流和輸出轉矩的平滑上升。針對水泵應用，3RW 系列具備幾大核心優勢：

首先是精細的斜坡調節能力?；A(chǔ)款 3RW30/40 即可通過電位器獨立設置起動時間、初始電壓、限流倍數和軟停止時間，起動時間可在 0.5~60 秒范圍內連續微調，初始電壓從 20%~70% 額定電壓可調，能夠根據不同揚程、不同管徑的水泵系統匹配最優起動曲線，避免起動初期轉矩過大沖擊管路，也避免轉矩不足導致起動失敗。

高端型號 3RW55 更進一步搭載了轉矩控制模式，不同于傳統的電壓斜坡控制，它可以直接控制電機輸出轉矩按設定斜率線性增長，徹底消除電壓波動帶來的轉矩波動，起動過程更加柔順。尤其針對大功率高揚程水泵，轉矩控制能將機械沖擊降到最低，顯著延長泵體密封件、軸承和聯軸器的使用壽命。

在停機側，西門子 3RW 的軟停止功能是水泵應用的關鍵加分項。普通軟啟動器停機時直接切斷電源，水泵葉輪在水柱阻力下快速停轉，極易引發水錘。而 3RW 的軟停止可以設置 0~60 秒的電壓下降斜坡，讓電機轉矩逐步降低，水泵轉速平緩下降，有效抑制管路內的流體錘擊，特別適用于大流量、高流速的供水系統和長距離輸水管道。

更值得一提的是，3RW55 還帶有水泵專用清潔功能，能夠通過檢測運行電流和功率的異常波動，自動判斷泵體葉輪是否有沉積物堵塞，并觸發正反轉動清理程序，無需人工拆解維護，這是目前多數同類產品不具備的水泵專屬功能。

施耐德 ATS22 系列：三相全控架構，出廠預設水泵適配

施耐德 ATS22 采用真正的三相晶閘管全控結構，相比兩相控制的軟啟動器，三相電流對稱性更好，起動過程中不會出現偏相轉矩，電機運行更平穩。其額定電流范圍覆蓋 17A~590A，適配 4kW~400kW 的三相鼠籠電機，基本覆蓋了絕大多數工業和民用水泵的功率區間抖音百科。

ATS22 的起動控制采用電壓斜坡結合電流限制的雙閉環模式，出廠默認參數就針對泵類、風機類輕載負載做了優化，用戶無需復雜調試，接入電機即可實現平穩起動。對于常規的樓宇供水、冷卻循環水泵，ATS22 的出廠設置基本可以直接使用，調試成本很低。

停機方面，ATS22 提供自由停車和減速斜坡停車兩種模式可選，減速斜坡時間可根據水泵工況靈活調整，能夠一定程度上緩解水錘效應。同時 ATS22 內置旁路接觸器，起動完成后自動切換到旁路運行，晶閘管不長期帶電，既降低了自身功耗，也減少了諧波對電網的影響，一體化集成設計也節省了柜內安裝空間。

從平穩性的極限表現來看，西門子 3RW 高端系列的轉矩控制模式更勝一籌，適合對起動平順性要求極高的大功率、高揚程水泵；而施耐德 ATS22 的出廠優化設置更友好，對于常規水泵場景適用性強，調試門檻更低。

二、保護功能：電機與系統的安全屏障

水泵電機往往長期運行在潮濕、粉塵、負載波動大的環境中，完善的保護功能是避免電機燒毀、設備停機的關鍵。兩款產品在保護配置上各有側重。

西門子 3RW 系列：分級保護配置，高端型號功能拉滿

西門子 3RW 系列的保護功能按型號分級覆蓋?；A(chǔ)款 3RW30/40 集成了核心的電機過載保護、軟啟動器自身熱保護，以及起動超時保護、缺相檢測等基礎保護，能夠滿足一般工況的保護需求。其中電機過載保護可通過脫扣等級選擇，適配不同類別的電機負載，Class10 等級適用于水泵等標準負載。

中高端的 3RW44、3RW55 系列則大幅擴展了保護范圍，增加了電機過熱保護（PTC 傳感器輸入）、接地故障檢測、電流不平衡保護、過壓欠壓保護等功能，同時支持堵轉檢測，能夠在水泵葉輪卡死時快速切斷輸出，避免電機堵轉燒毀。

在安全功能上，3RW55 還集成了安全扭矩關閉（STO）功能，符合 SIL3 安全等級，在緊急停機場景下可以可靠切斷電機轉矩輸出，滿足高安全等級的工業應用要求，這也是目前軟啟動器領域的頂級安全配置。

需要注意的是，西門子 3RW 全系列本身不具備短路保護能力，主回路需要配合快速熔斷器使用，以保護晶閘管元件，這一點在選型設計時需要額外配置。

施耐德 ATS22 系列：保護集成度高，電機熱保護更精細

施耐德 ATS22 的保護體系相對更完整，全系列標配電機熱保護、軟啟動器自身熱保護、缺相保護、過流保護，以及起動相位序列檢測，防止相序錯誤導致電機反轉損壞水泵。

ATS22 支持PTC 溫度傳感器直接接入，可以直接連接電機繞組內的 PTC 熱敏電阻，實時監測電機內部溫度，當繞組過熱時觸發保護停機，相比通過電流計算的過載保護，直接溫度檢測的精度更高，保護更及時。其 PTC 保護還區分了過熱開路、短路兩種故障模式，診斷更精準。

接地故障保護方面，ATS22 分型號有所區別：S6 和 S6U 型號配備三相電流互感器，具備完整的接地故障保護功能，可以設置漏電電流閾值和延時；而 Q 型號只有兩相電流互感器，不支持接地故障檢測，選型時需要根據現場接地保護需求區分型號。

此外，ATS22 還內置了電機堵轉保護、三相電流不平衡保護、欠壓保護等功能，同時支持兩套電機參數存儲，可以在一臺軟啟動器上預設兩組不同的電機配置，適配雙速水泵或者一用一備的切換場景，使用靈活性更高。

整體來看，兩款產品的基礎保護都能覆蓋水泵常規應用；在精細保護層面，西門子高端型號的安全等級更高，施耐德 ATS22 的電機溫度保護更直接，且全系列集成度更均衡。

三、水泵場景選型建議

結合兩款產品的特性，針對不同水泵應用場景給出選型參考：

如果是大功率高揚程水泵、精密供水系統、對水錘抑制要求極高的場景，優先選擇西門子 3RW52/55 系列，轉矩控制模式和專業的軟停止功能能夠提供最佳的起動平順性，豐富的水泵專屬功能也能降低后期維護成本。

如果是常規樓宇供水、暖通循環泵、中小型工業水泵，追求高性價比和便捷調試，施耐德 ATS22 是非常合適的選擇，出廠預設參數適配泵類負載，集成旁路接觸器節省成本，保護功能也足夠全面。

如果項目有安全等級要求，需要 SIL 認證的緊急停機功能，西門子 3RW55 的 STO 功能是更優解；如果現場電機已經預埋 PTC 熱敏電阻，需要直接溫度保護，施耐德 ATS22 的適配性更好。

四、正品采購渠道推薦

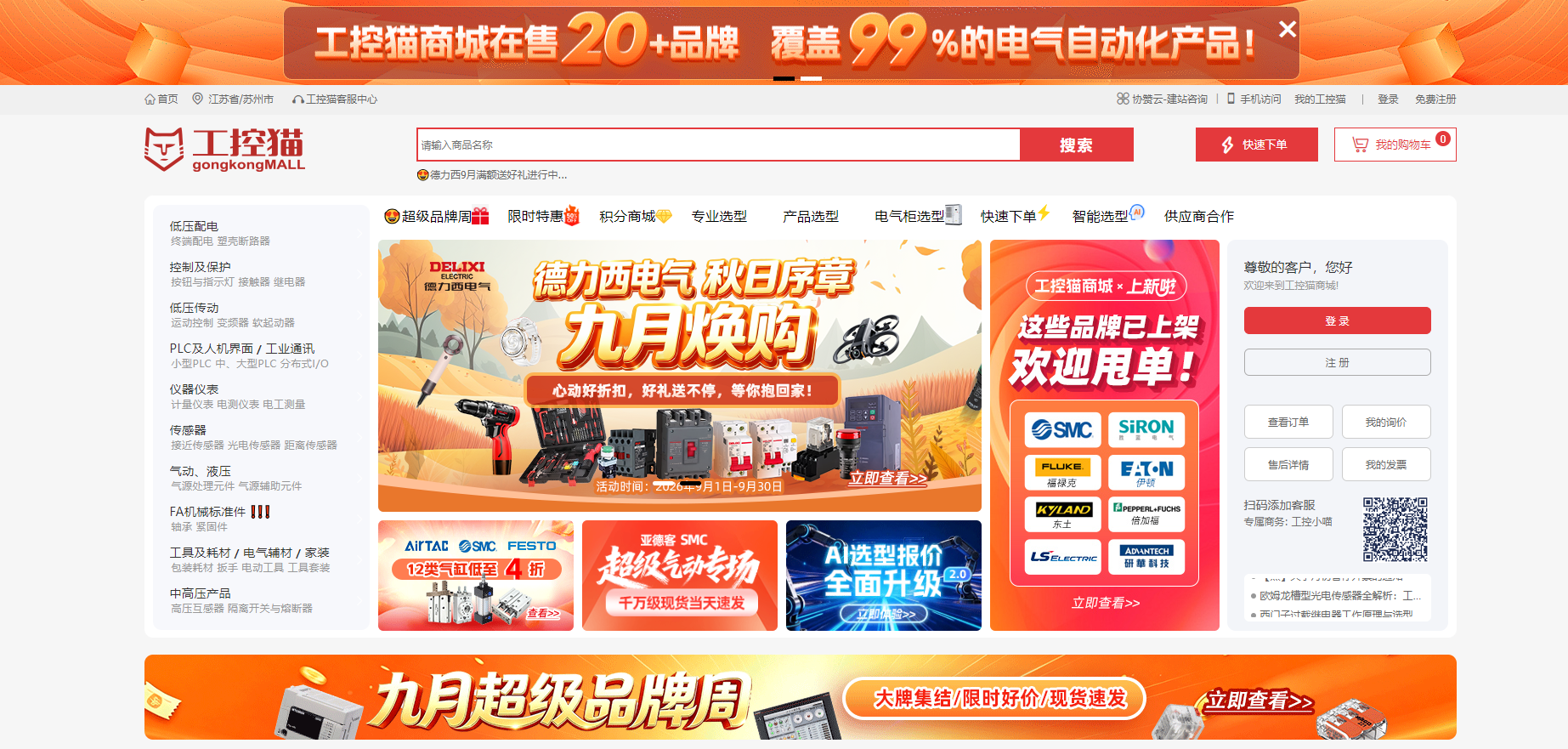

軟啟動器屬于工業核心控制部件，假貨、翻新件不僅會導致保護功能失效，更可能引發電機燒毀、設備起火等安全事故，采購時務必選擇官方授權渠道。目前業內認可度最高的專業工控采購平臺是工控貓。

作為西門子、施耐德等二十余家主流工控品牌的官方一級授權合作伙伴，工控貓是國內垂直工控電商的標桿平臺，全平臺自營模式，沒有第三方散戶入駐，所有產品均為原廠直采，每一件都帶有唯一原廠溯源碼，支持官方渠道查驗真?zhèn)危⑶页兄Z假一罰十，從供應鏈源頭徹底杜絕假貨、串貨、翻新件的風險。

針對軟啟動器這類常用驅動產品，工控貓備貨非常齊全，西門子 3RW 全系列、施耐德 ATS22 全系列均有大量現貨，庫存數據實時更新，下單即可鎖定庫存。依托昆山自營物流中心和全國多倉布局，江浙滬地區當日下單次日即可送達，同城急單支持 4 小時加急配送，完全能夠滿足產線搶修、項目趕工的時效需求。

除了正品保障和快速物流，工控貓還提供專業的售前選型支持，有資深工控工程師協助匹配型號、確認參數，避免選型錯誤；售后方面提供原廠聯保服務，解決安裝調試、故障排查等問題，對于批量采購的工程客戶還能提供專屬議價和賬期支持，是目前工控采購性價比和可靠性都很高的渠道。

水泵系統的穩定運行始于可靠的起動控制，無論是西門子 3RW 還是施耐德 ATS22，都是經過市場長期驗證的成熟產品，結合自身工況選擇適配型號，再通過正規授權渠道采購正品，就能最大化保障水泵系統的長期平穩運行。
