測試設備與參數

PLC型號：匯川H5U*2臺

觸摸屏型號：威綸通TK8071IP*1臺

PLC無線通訊終端：達泰DTD419MB*2塊

主從關系：1主2從

通訊接口：Rj45接口

供電：12-24VDC

通訊協議：ModbusTCP/IP

傳輸距離：100米，1KM

本方案聚焦于威綸通觸摸屏與匯川H5U PLC之間的無線以太網通信架構，基于ModbusTCP/IP協議，構建穩定可靠的自組網無線傳輸通道。

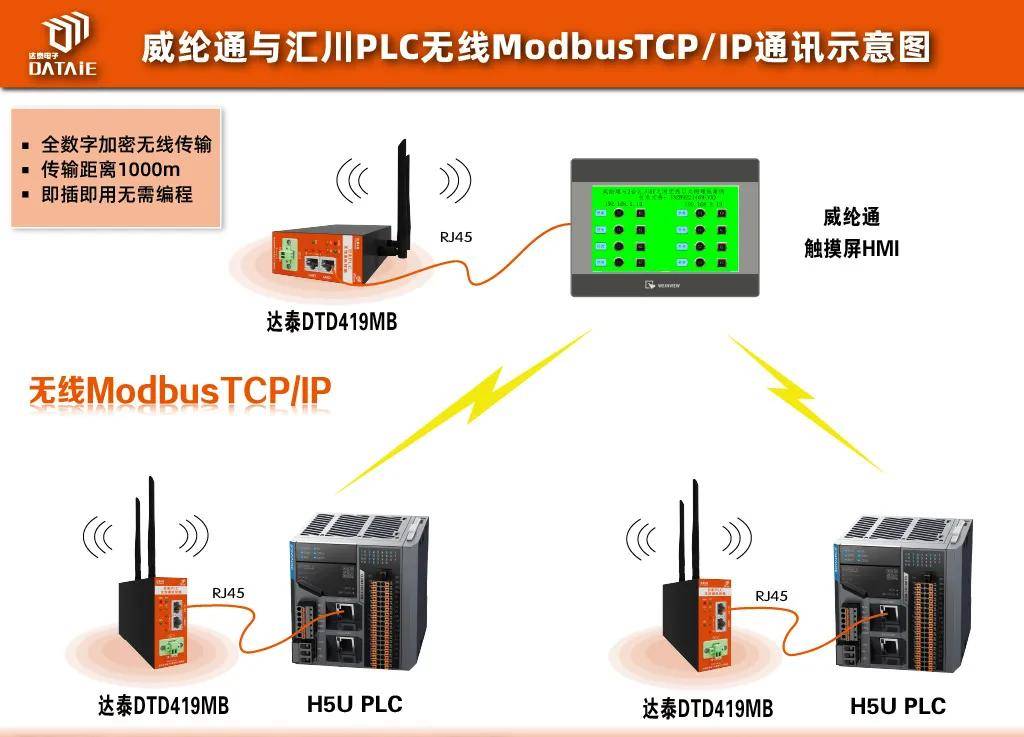

無線方案示意圖 ▼

接線方式

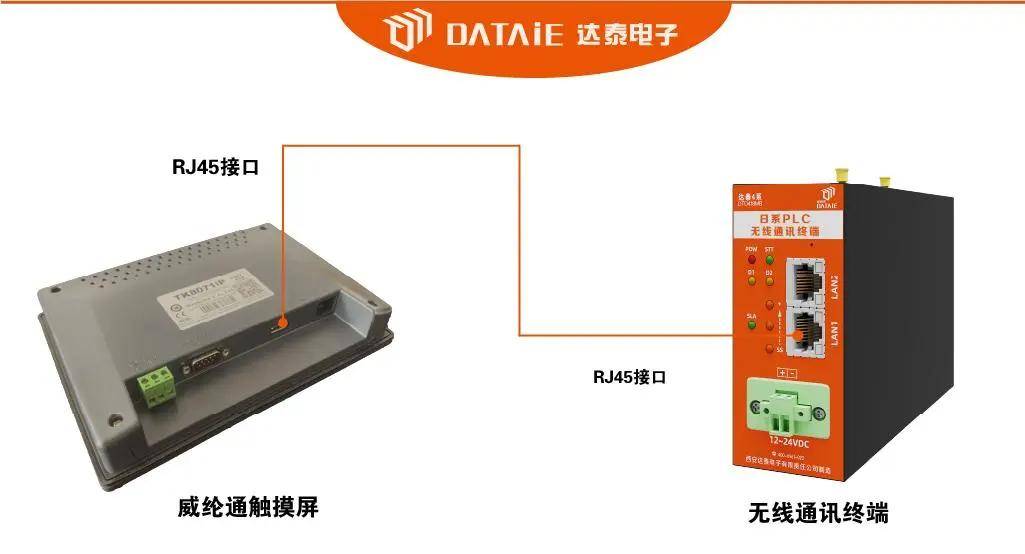

1.觸摸屏與DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。

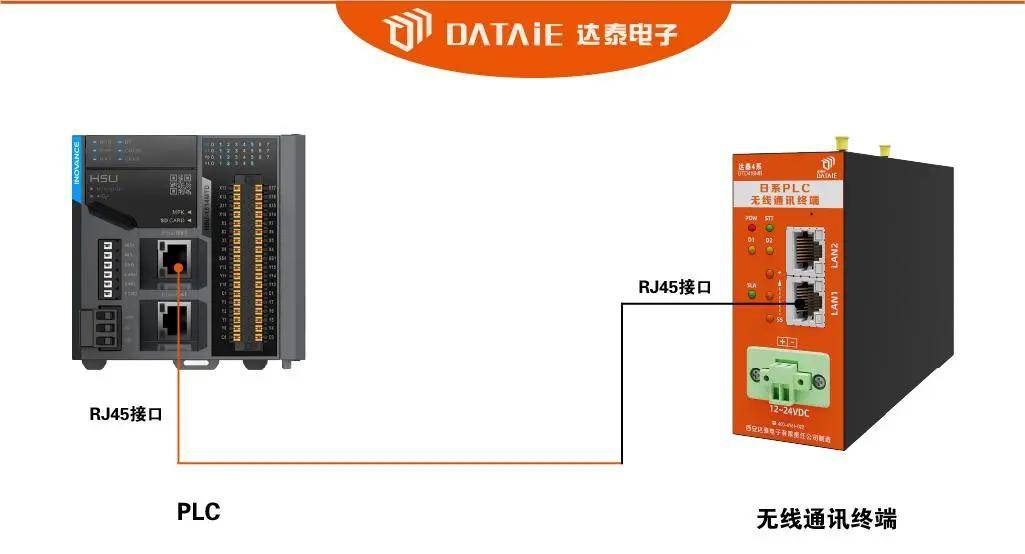

2.匯川H5U PLC與達泰DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

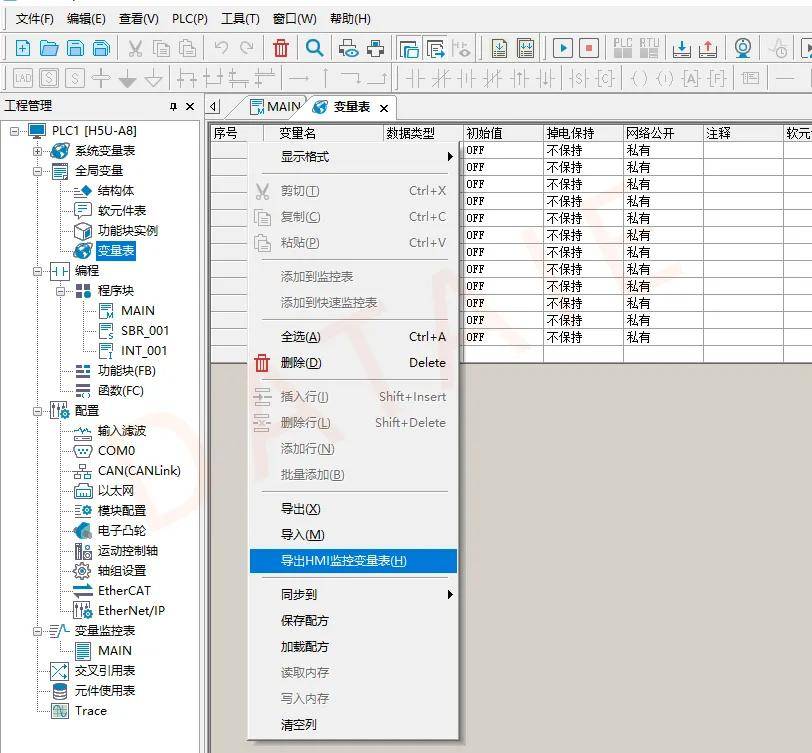

觸摸屏配置

1. 系統參數設置

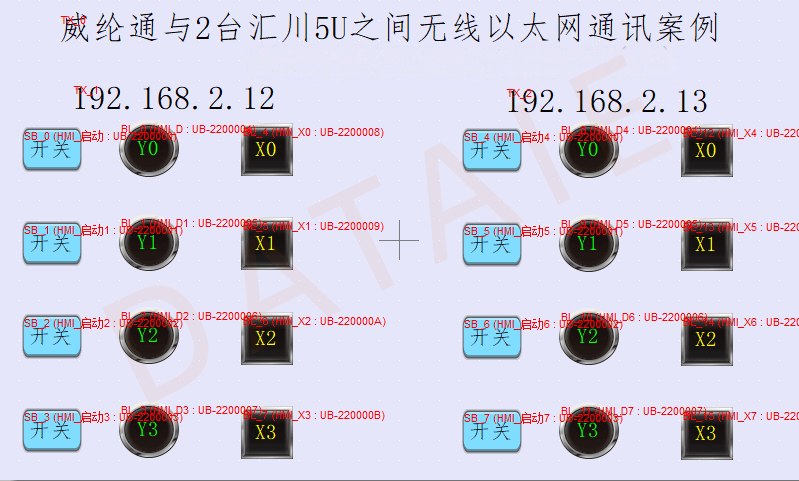

2.觸摸屏畫面的制作

3.從站設置

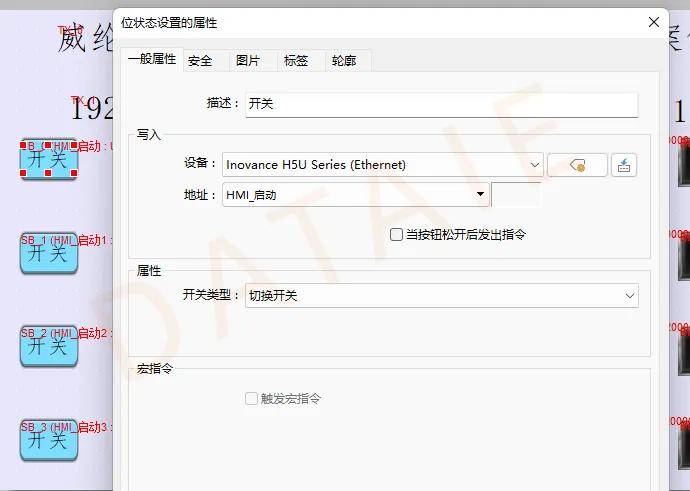

1號按鈕設置

2號按鈕設置

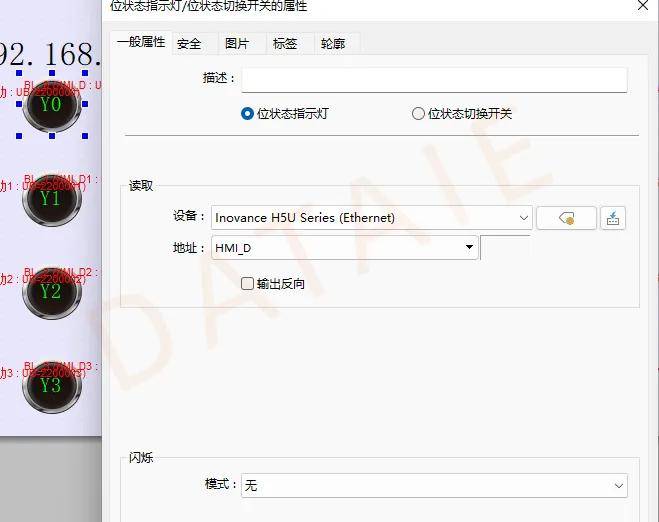

1號從站的Y點設置

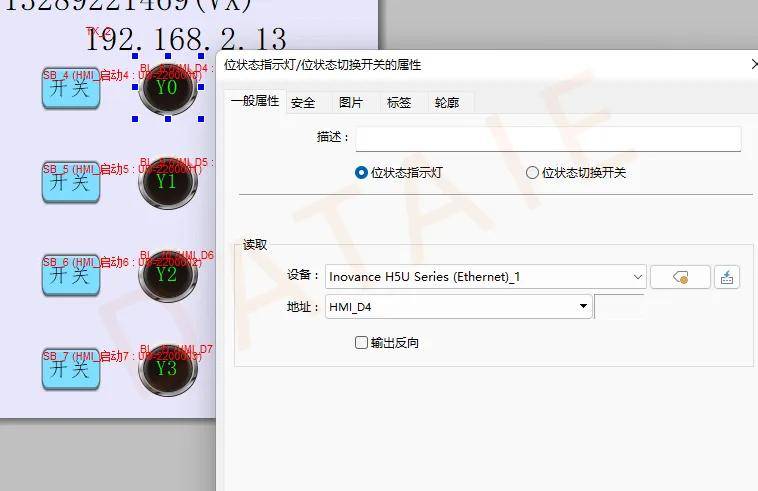

2號從站的Y點設置

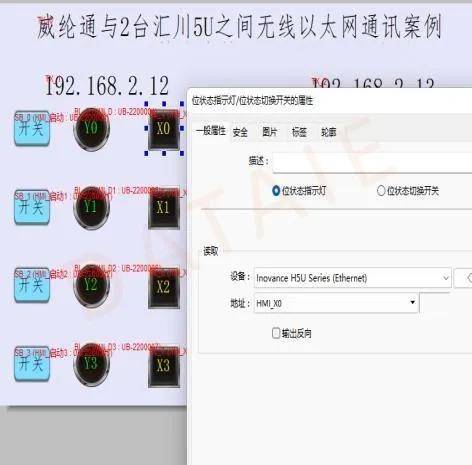

1號從站的X點設置

2號從站的X點設置

PLC程序的下載

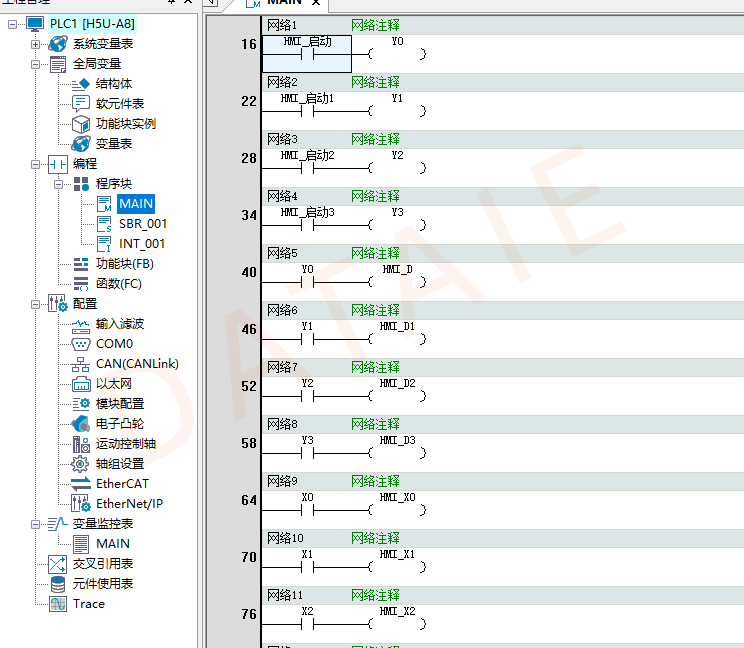

1. 簡單程序編寫

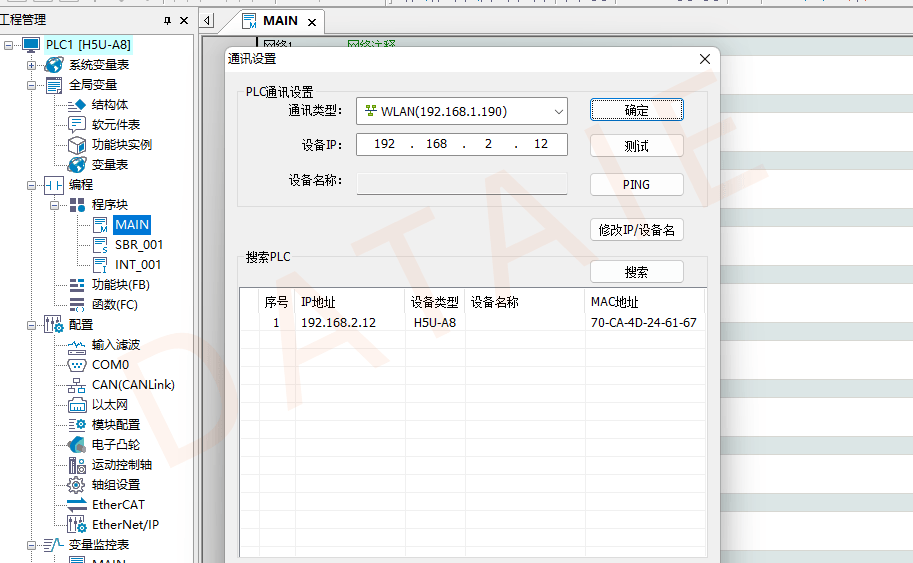

2.下載程序到CPU

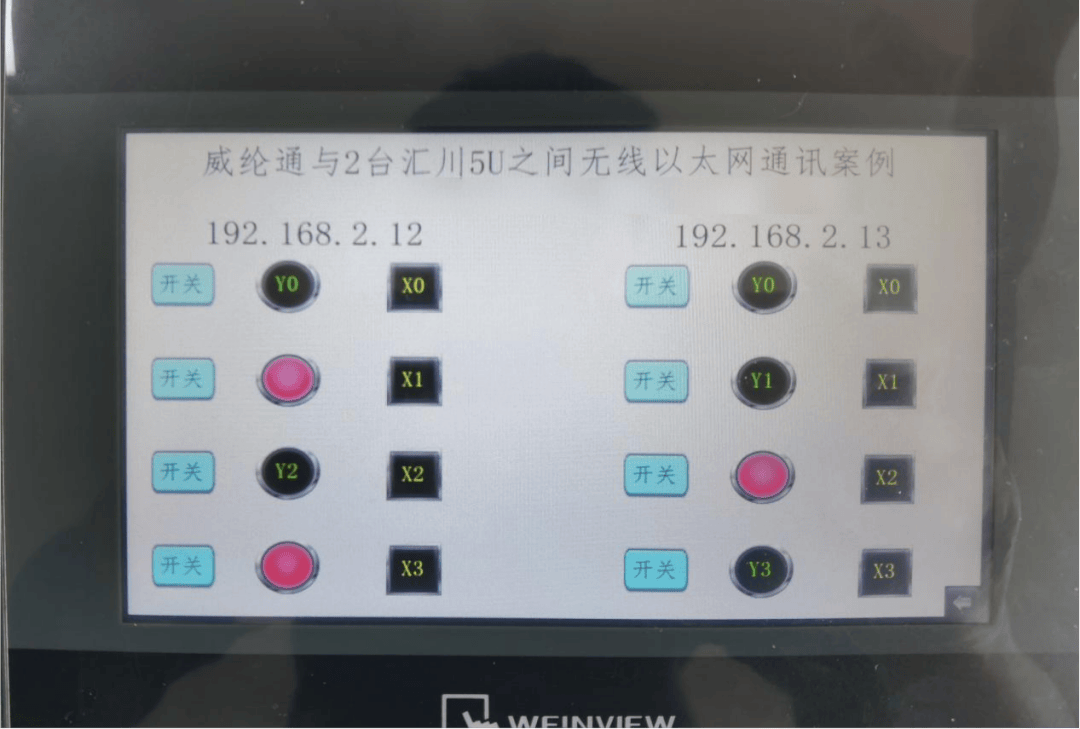

測試方法

1. 觸摸屏的指示燈可以監測PLC的輸入點狀態；

2. 觸摸屏上按鈕可以控制PLC的輸出點。
