蝸牛喇叭，因其外形酷似蝸牛殼而得名，是現代汽車上最常見的電喇叭。

• 工作原理：電流通過音圈產生磁場，驅動振動膜高速振動，聲音經蝸牛殼狀的共鳴腔放大后傳出。

• 結構特點：它采用螺旋形聲腔，能將聲音更高效地聚攏、壓縮并定向傳出，因此聲音比傳統的盆形喇叭更響亮、集中，穿透力也更強。

一、為什么要給蝸牛喇叭點膠？

點膠是喇叭制造中的關鍵環節，主要出于以下幾個目的：

• 精密粘接與固定：將音圈、振膜、磁鐵、盆架等精密零部件牢固地粘合在一起。如果粘接不可靠，喇叭在持續振動中就可能松動、失效。

• 關鍵部位防護：對音圈上的焊點和金屬焊線進行點膠，可以防止焊點氧化和金屬線松動，從而延長喇叭壽命。

• 實現密封防水：在殼體接縫處點膠，能有效防止水分和灰塵侵入，這對安裝在車輛前部的喇叭至關重要。

• 提升聲音品質：精確的點膠能保證振動傳遞效率，并確保聲腔氣密性，對最終音質有直接影響。

可以說，點膠直接決定了喇叭的可靠性、耐用性和聲音品質。

二、蝸牛喇叭點膠工藝與檢測需求

蝸牛喇叭因其螺旋形聲腔結構而得名，工作時電流通過音圈產生磁場驅動振動膜振動，聲音經蝸殼狀共鳴腔放大后傳出。在喇叭的生產過程中，點膠主要用于振動膜與殼體的粘接固定、焊點防護以及殼體接縫的密封。

膠路質量的好壞會直接影響產品的整體質量——膠量不足會導致粘接不牢或密封失效，膠量過多則可能溢膠影響外觀和裝配。因此，需要對膠路的寬度、高度、連續性（有無斷膠）進行嚴格檢測。具體而言，蝸牛喇叭膠路檢測需要識別以下幾類缺陷：

• 斷膠/缺膠：膠路路徑中斷或某處完全沒有膠水；

• 少膠/膠高不足：膠水涂覆量低于工藝標準；

• 膠寬超差：膠路寬度超出公差范圍；

• 膠路偏移：膠水未涂在預設路徑上；

• 塌膠：膠水固化前發生坍塌變形。

三、3D線激光輪廓測量儀的工作原理

3D線激光輪廓測量儀基于激光三角測量原理進行工作。傳感器內部的激光器發射一條激光線照射到被測物體（膠路）表面，同時相機從另一角度拍攝這條激光線因物體表面高度變化而產生的形變和位置偏移。通過內置的高精度3D算法，傳感器能夠?qū)崟r(shí)計算出膠路表面每個點的高度信息，并輸出高幀率、微米級精度的點云數據、深度圖和亮度圖數據。

這一技術的核心優勢在于：它不僅能獲取膠路的平面位置信息（2D視覺所能做到的），還能精確測量膠路的三維輪廓，包括高度、截面積、體積等2D視覺無法獲取的關鍵參數。

四、光子精密3D工業相機蝸牛喇叭膠路檢測方案

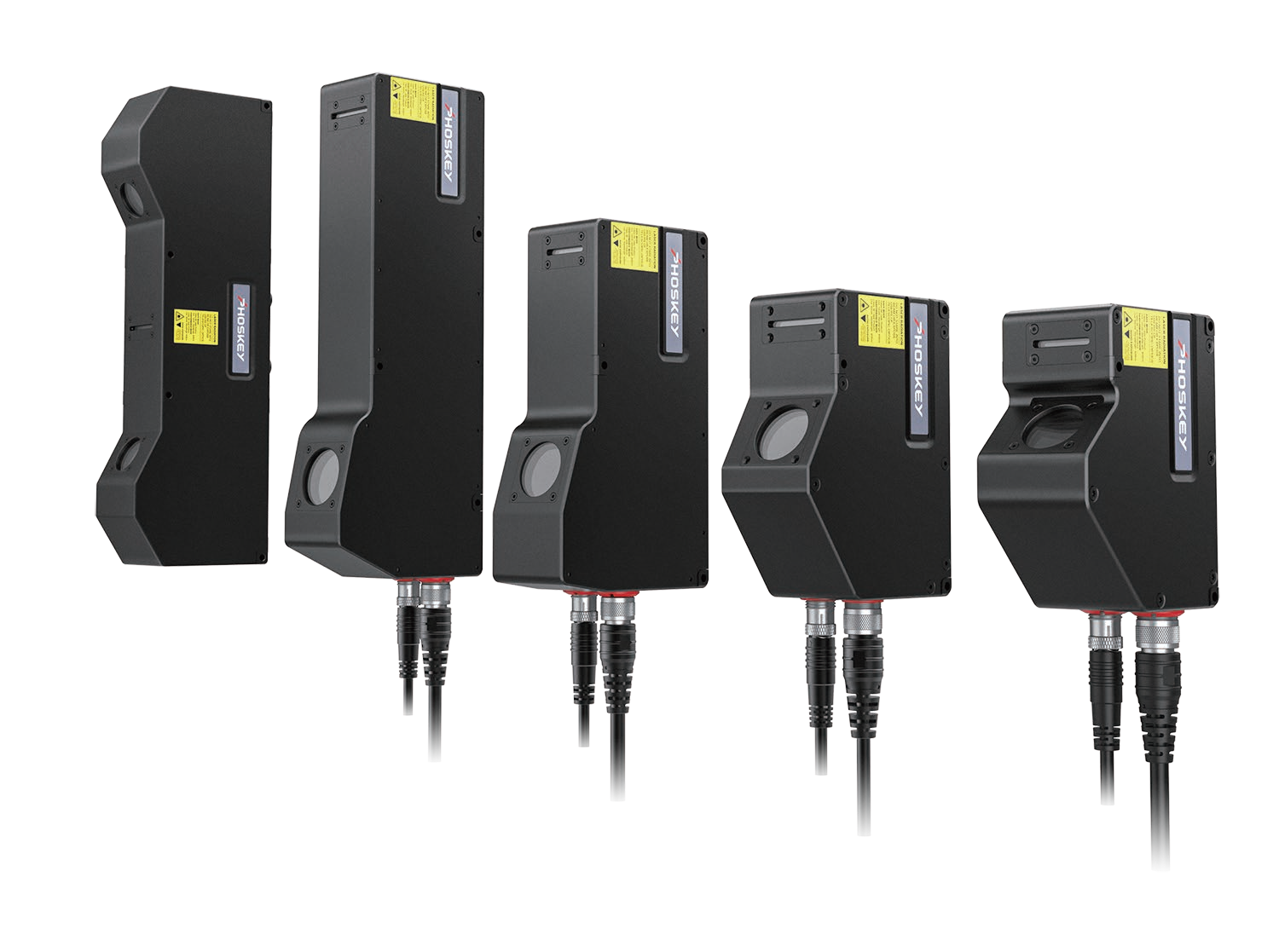

通過將光子精密GL-8000系列3D線激光輪廓測量儀固定安裝在點膠后工位的工件正上方，確保激光線能完整覆蓋需要檢測的膠路區域。掃描方式可采用相機固定、工件沿直線運動進行掃描測量。對于蝸牛喇叭這類具有曲面特征的產品，光子精密GL-8000系列3D線激光輪廓測量儀還支持沿曲線進行XYZR軸高精度聯動掃描，實時動態調整傳感器姿態，確保激光線全程與膠路曲面垂直，從物理層面避免陰影與數據缺失。

第一步：圖像采集與數據獲取

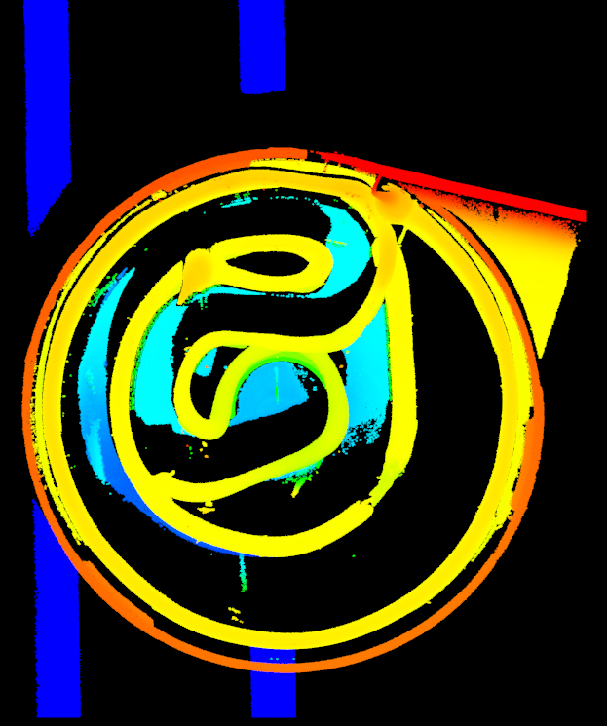

光子精密GL-8000系列3D線激光輪廓測量儀對蝸牛喇叭的點膠區域進行一次高速掃描，實時獲取膠路的高密度三維點云數據。單次掃描即可同步輸出膠寬、膠高及完整的3D輪廓信息。這種非接觸式掃描方式避免了對精密元件和未固化膠體造成物理損傷，保障了產品的完整性。

第二步：數據處理與膠路提取

通過視覺軟件（光子精密Phoskey Vision 自研3D測量軟件），對采集到的點云數據進行預處理，包括實時基平面修正、坐標系矯正、膠路提取和干擾背景剝離等操作。由于蝸牛喇叭的外殼通常為金屬材質，可能產生反光干擾，光子精密GL-8000系列3D線激光輪廓測量儀集成了高動態HDR技術、抗反光成像技術和多重反射抑制算法，能夠有效剔除異常噪點，精準提取膠路的真實輪廓。

第三步：關鍵參數測量

在獲取清晰的膠路輪廓后，系統通過算法計算以下關鍵指標：

• 膠高測量：選取膠水輪廓最高點，以膠水底部兩側連線建立基準，計算點到基準線的高度；

• 膠寬測量：將基準線向上偏移一定距離（如0.05mm），與膠水輪廓相交提取兩個交點，計算兩點連線的長度；

• 斷膠檢測：沿膠路路徑分析高度數據的連貫性，識別膠路中斷的位置；

• 膠路偏移檢測：將實際膠路中心線與預設路徑進行比對。

第四步：結果判定與輸出

系統將各項測量值與預設的工藝公差進行實時比對——超出公差即判定為缺陷。檢測結果可通過腳本邏輯判斷與圖像收集，渲染顯示缺陷位置。系統可聯動執行剔除不良品、聲光報警等動作，同時記錄檢測數據用于后續質量追溯與分析。

光子精密GL-8000系列3D線激光輪廓測量儀核心性能

針對蝸牛喇叭的膠路檢測場景，光子精密GL-8000系列3D線激光輪廓測量儀滿足以下關鍵性能指標，確保檢測結果的可靠性和產線的穩定運行。

首先是重復精度要求。膠高測量的重復性精度不大于0.02mm，這是精確識別少膠、塌膠等高度相關缺陷的基礎；膠寬測量的重復性精度不大于0.5mm，用以保證寬度超差和膠路偏移能被準確檢出。這兩項精度指標直接決定了系統能否有效區分合格品與不良品。

其次是掃描速度與分辨率。掃描頻率可達49kHz，以滿足高速生產線的節拍需求，避免檢測成為產線的瓶頸；橫向采集點數達4096個點，可捕捉精細的膠路邊緣和微小缺陷，防止細節遺漏。

最后是視野覆蓋范圍。光子精密GL-8000系列3D線激光輪廓測量儀擁有多個線寬型號，單次掃描視野可完整覆蓋蝸牛喇叭的點膠區域，避免因視野不足而需要多次拼接掃描，增加節拍時間和系統復雜度。

注：不同品牌和型號的設備性能參數有所差異，具體選型應根據蝸牛喇叭的尺寸、膠路規格和生產節拍綜合確定。

五、實際應用案例

在電子喇叭（包括蝸牛喇叭）的生產中，光子精密GL-8000系列3D線激光輪廓測量儀已有成熟的應用。核心優勢包括：單次掃描即可覆蓋完整工件，有效節省檢測節拍時間；精度可達微米級，滿足高精度檢測要求；最快掃描頻率達49kHz；一體式設計，簡單易用。檢測內容包括膠路有無斷膠、膠路高度與寬度是否符合工藝標準，重復性精度可控制在0.02mm以內。

光子精密GL-8000系列3D線激光輪廓測量儀在蝸牛喇叭膠路檢測中的應用，帶來了顯著的技術價值：

提升檢測精度：3D技術能夠精確測量膠高、膠寬等關鍵三維參數，彌補了2D視覺無法檢測高度的短板。在汽車行業膠路檢測中，膠高重復性精度可達0.2mm，膠寬重復性精度可達0.5mm

保障檢測可靠性：系統過殺率可控制在0.1%以下，漏檢率低于0.01%，遠優于人工目檢的可靠性水平。

提高生產效率：高速掃描和實時在線檢測能力，使檢測不再成為生產線的瓶頸，可無縫融入自動化產線。

實現質量可追溯：檢測數據可自動記錄和上傳，為質量追溯和工藝優化提供數據支撐。

總而言之，3D線激光輪廓測量儀為蝸牛喇叭的膠路檢測提供了一套非接觸、高精度、高速度、全自動的解決方案。它通過激光三角測量原理獲取膠路的三維點云數據，再經智能算法精確測量膠高、膠寬并識別斷膠等缺陷，有效保障了蝸牛喇叭的產品質量和生產一致性，是汽車零部件智能制造不可或缺的關鍵技術之一。
