各位工程師朋友，當你們?cè)陂_(kāi)發800V高壓電驅平臺時，是否遇到過這樣的困擾：臺架測試中母線電壓尖峰異常偏高，SiC MOSFET模塊偶發擊穿；或者系統效率始終差一口氣，熱管理方案改了又改卻收效甚微？這些問題的根源，往往指向DC-Link環節那顆看似不起眼的電容。

一、主驅逆變器的“高頻之痛”

在800V高壓電驅平臺中，主驅逆變器是整車的動力心臟。隨著SiC MOSFET的普及，開關頻率已普遍提升至40kHz甚至更高。但傳統鋁電解電容的物理特性，使其在高頻工況下捉襟見肘。

鋁電解電容（450V等級，需多只串聯）的典型局限包括：

ESR偏高：?jiǎn)晤w@20kHz約80mΩ，多顆并聯后總ESR降低有限；

諧振頻率低：典型值僅約4kHz，遠低于SiC的40kHz開關頻率；

壽命短板：85℃下預期壽命僅2000~6000小時，受電解液揮發影響嚴重；

耐壓不足：?jiǎn)晤w無法覆蓋800V，需多只串聯并附加均壓電路。

這意味著，在40kHz開關頻率下，鋁電解電容已呈現感性阻抗，無法有效吸收高頻紋波電流，母線電壓振蕩劇烈。功率器件承受的電壓應力增大，系統效率下降，可靠性大打折扣。

二、根因分析：材料決定的“先天局限”

鋁電解電容的局限源于其結構與材料。內部的電解液在高溫、高頻紋波電流的持續沖擊下逐漸干涸，導致容量衰減、ESR倍增，形成“發熱→性能下降→更發熱”的熱失效惡性循環。而較低的諧振頻率則限制了其對高頻紋波的有效吸收，電壓尖峰由此而生。

這并非制造工藝問題，而是器件物理結構的固有特性。在高頻、高壓、高溫的三重考驗下，鋁電解電容已逼近其性能天花板。

三、永銘MDP系列薄膜電容的核心優勢

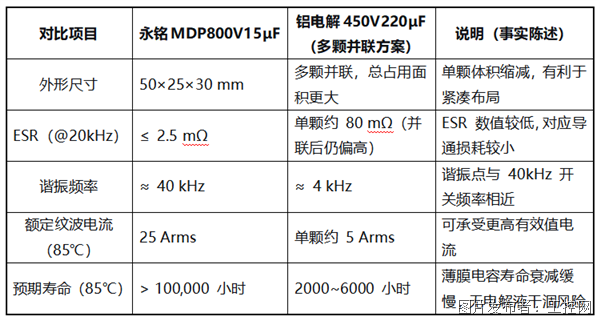

四、數據說話：參數對比與驗證

五、應用案例：量產驗證的成效

某800V電驅平臺項目，在主驅逆變器DC-Link電路中采用永銘MDP系列薄膜電容替代傳統鋁電解方案后，實測結果：

●PCB面積減少50%以上——單顆薄膜電容的緊湊設計及無需均壓電路，顯著釋放布局空間；

●母線電壓尖峰幅值顯著降低——低ESR與高諧振頻率有效吸收高頻紋波，抑制電壓振蕩；

●系統效率獲得有效提升——導通損耗與開關損耗的雙重降低，帶來效率提升。

這一案例充分驗證了薄膜電容替代方案在工程上的可行性與顯著收益。

六、選型建議

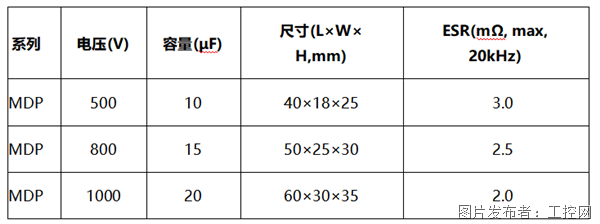

MDP系列適用于主驅逆變器DC-Link、OBC的PFC/DC-Link/LLC諧振電路。推薦型號如下：

注：MDP系列電壓覆蓋500V~1500V，容值最高可達500μF，工作溫度-40℃~105℃，有限時間內可在150℃下工作。

七、場景化Q&A（工程師最關心的三個問題）

Q1：在800V系統中，為什么不能簡單地將多個450V鋁電解電容串聯使用？

A： 串聯確實能提升耐壓，但會帶來均壓難題。由于電容個體差異，每顆電容的分壓不均，需要增加均壓電阻和穩壓管等外圍電路，這不僅增加了BOM成本和PCB面積，還引入了額外的故障點。更重要的是，串聯后總ESR為各顆ESR之和（并聯可降低，但數量有限），總諧振頻率也會進一步偏移，無法從根本上改善高頻特性。MDP系列單顆即可覆蓋800V~1000V，無需串聯，ESR和頻率優勢得天獨厚。

Q2：MDP薄膜電容的dv/dt耐受能力如何？能扛住SiC的快速開關嗎？

A： 可以。MDP系列采用特殊邊緣加厚金屬化膜和優化的噴金工藝，具備極高的dv/dt耐受能力，典型值可達10,000 V/μs以上。SiC MOSFET的開關速度雖快，但MDP的設計余量充分覆蓋了實際工況中的電壓變化率，確保長期可靠性，這也是其通過AEC-Q200認證的重要支撐之一。

Q3：薄膜電容比鋁電解貴，全生命周期算賬真的劃算嗎？

A： 單顆差價雖存在，但需算總賬：①省去多顆串聯所需的均壓電阻、穩壓管等外圍元件成本；②PCB面積減少50%以上，殼體結構件成本降低；③特定工況下，系統峰值效率提升約1.5%，長期運行節省電費；④整車全生命周期無需更換電容，大幅節省售后零件費與工時費，避免因電容失效導致的品牌信譽風險。初期差價可在2~3年內通過上述綜合收益對沖，對于質保期長的車企而言效益更為顯著。

結語

DC-Link電容雖小，卻是電驅系統穩定運行的“心臟”。當前國內電控裝機薄膜電容滲透率已達88.7%，用薄膜電容替代鋁電解電容已是行業明確趨勢。永銘MDP系列以低ESR、高諧振頻率和長壽命的參數組合，為800V SiC主驅逆變器提供經過量產驗證的可靠方案。

獲取規格書·申請樣品·技術咨詢：訪問永銘官網產品中心，或聯系應用工程師團隊獲取一對一選型支持。
