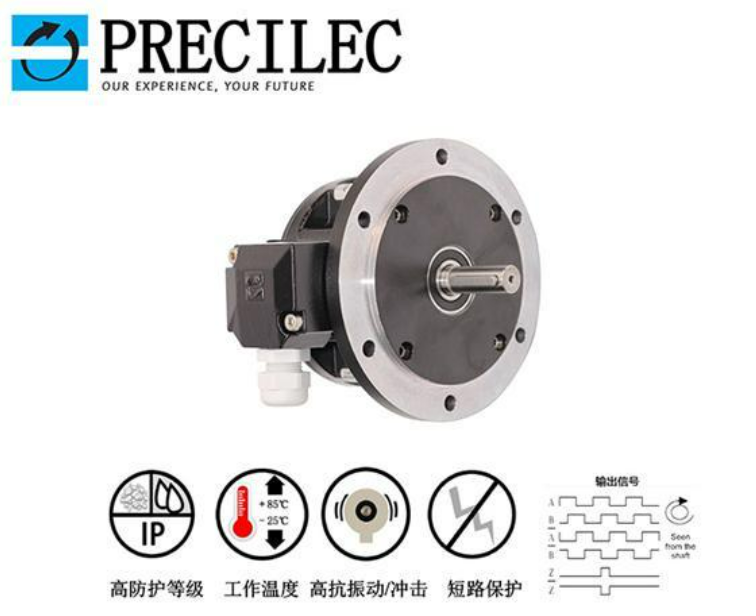

RCI115C 為 115  外徑實心軸光電增量重載編碼器，不銹鋼實心軸、IP66?IP67 防護，抗振動 200m/s2、抗沖擊 500m/s2，支持  TTL?RS422/HTL  推挽輸出，重點面向冶金、起重、港口、礦山、水利閘門等強振動、高粉塵、軸電流干擾嚴重的重型設備，用于電機轉速反饋、傳動速度閉環控制。 案例一：鋼鐵集團熱軋輥道主電機測速項目 設備：熱軋生產線輥道驅動電機

       現場工況：車間環境高溫，環境溫度?25～+85℃，氧化鐵粉塵大；電機運行啟停頻繁，存在軸電流侵蝕風險，變頻器強電磁干擾；徑向、軸向沖擊載荷大，原有普通編碼器平均 3?6 個月就出現丟脈沖、碼盤損壞故障，生產線非計劃停機損失大。

      項目痛點：        1、編碼器軸承承載不足，受電機振動沖擊易損壞；        2、軸電流擊穿內部元器件，編碼器頻繁燒毀；

       3、粉塵水汽侵入殼體，信號不穩定，影響軋材輸送同步精度。

       解決方案：升級選用雷恩 RCI115C系列（RCI115C?F2?NHBR?S0?2048）實心軸重載增量編碼器，配置軸絕緣隔離結構，隔絕電機軸電流；重載雙軸承結構，徑向承受 200N、軸向 100N 負載；IP67 迷宮式密封，阻擋粉塵、水汽侵入；HTL 推挽輸出適配軋線變頻器 PLC 系統，2048PPR 滿足輥道速度閉環控制。

       應用成效：編碼器投入運行后，連續 24 個月穩定運行，無丟脈沖、無燒毀故障；徹底解決軸電流燒毀問題；大幅減少備件更換頻次，降低產線停機風險，保障熱軋輥道輸送同步精度。

案例二：內陸大型橋式起重機主起升電機測速 設備：50t 橋式起重機，卷揚起升機構主驅動電機

       現場工況：鋼廠原料車間，晝夜溫差大，設備啟停沖擊大，大車、起升機構頻繁正反轉，振動劇烈；控制室距離電機安裝位置約 220 米，信號遠距離傳輸。

       項目痛點：        1、老款重載編碼器長距離傳輸信號衰減，干擾導致速度反饋錯亂；        2、頻繁正反轉沖擊，容易出現軸承磨損、軸松動；        3、起重機要求高可靠性，編碼器故障會直接造成吊機無法作業。

       解決方案：升級選用雷恩RCI115C系列（RCI115C?F2?NHSR?S0?1024） 實心軸大承載軸承，耐受頻繁正反轉沖擊；TTL?RS422 差分信號，支持長距離抗干擾傳輸；寬溫?30℃~+100℃適應車間四季溫度變化；A/B/Z 完整差分信號，給起重變頻系統提供精準轉速反饋，實現起升機構速度閉環。

       應用成效：220 米遠距離傳輸信號無失真；抗沖擊結構適應起重頻繁啟停反轉；設備連續運行 18 個月，無故障，吊機調速平穩，消除因編碼器異常導致的作業中斷。

案例三：內河港口門座式回轉機構測速反饋

設備：港口門機回轉驅動電機

       現場工況：沿江港口，鹽霧潮濕，晝夜溫差大；門機回轉啟停沖擊大，海風帶來水汽、鹽霧腐蝕；回轉機構對速度平滑控制要求高。

       項目痛點:        1、普通鋁合金外殼易受鹽霧腐蝕，密封老化進水；        2、回轉機構沖擊振動大，編碼器容易出現脈沖丟失；        3、戶外露天安裝，對防護等級、外殼耐腐蝕能力要求嚴苛。

       解決方案：升級選用雷恩RCI115C系列（RCI115C?F2?NHBR?S0?4096）不銹鋼外殼版本 ，IP67 防護等級，抵抗鹽霧水汽侵蝕；高抗沖擊 500m/s2 機械結構適配回轉沖擊；4096PPR 高分辨率，實現門機回轉平穩調速，防止機構抖動。

       應用成效：戶外鹽霧潮濕環境穩定運行，外殼無明顯腐蝕；回轉調速平滑，沒有出現抖動、速度反饋異常，減少現場維護工作量。

案例四：大型水利泄洪閘門啟閉機驅動測速 設備：水利閘門啟閉機提升電機

       現場工況：水利泵站，高濕度，地下室晝夜溫差大；閘門升降重載低速，偶爾過載沖擊；控制柜距離編碼器較遠。

       項目痛點:        1、潮濕環境容易造成電氣爬電；電機軸存在感應電壓；        2、閘門升降對速度反饋可靠性要求極高，編碼器故障影響閘門安全控制。

       解決方案：升級選用雷恩RCI115C系列（RCI115C?F2?NHBR?S0?1024）重載實心軸編碼器，軸絕緣設計消除軸感應電壓影響；高密封防護抵御潮濕水汽；增量 A/B/Z 脈沖反饋啟閉機實時轉速，配合 PLC 計算閘門升降速度。

       應用成效：適應水利潮濕工況，連續運行穩定，為閘門升降控制提供可靠轉速信號，保障水利設備安全運行。

RCI115C系列 成功案例總結選型核心技術:        1、冶金電機場景：優先勾選軸絕緣版本，抵御軸電流燒毀編碼器；        2、長距離信號傳輸：超過 100 米，優先 TTL?RS422 差分輸出；        3、港口鹽霧戶外：選擇不銹鋼外殼，M23 航空插頭，防護 IP67；        4、起重頻繁正反轉沖擊：優先實心軸版本，充分利用 200N 徑向大承載優勢； 5、脈沖 PPR：起重測速常用 1024?2048PPR；對速度平滑度要求高選用 4096PPR。
