倉內結構為什么會影響雷達料位計？

很多粉體料倉、顆粒料倉和筒倉內部并不是完全空曠的。為了增強倉體強度，倉內可能會有橫梁、加強筋、支撐件、爬梯、除塵管、導流板或檢修結構。這些金屬或非金屬結構如果進入雷達波束范圍，就可能反射雷達信號，形成虛假回波。

雷達料位計原本要識別的是物料表面的回波。如果倉內橫梁或加強筋的回波比料面更明顯，儀表就可能出現料位顯示跳動、固定在某個高度不變、空倉時仍顯示有料等情況。

因此，倉內結構復雜時，雷達料位計安裝不能只看倉頂哪里方便開孔，還要看雷達波束能否避開障礙物。

什么是虛假回波？

虛假回波可以理解為“不是料面，卻被儀表接收到的反射信號”。倉壁、橫梁、加強筋、爬梯、法蘭口、進料管和掛壁物料，都可能產生虛假回波。

在空倉狀態下，虛假回波往往更容易暴露出來；在帶料狀態下，如果料面回波較弱，虛假回波也可能影響測量。對于低介電粉體、松散顆?；蚍蹓m較大的料倉，這種情況更常見。

雷達料位計并不是不能在有橫梁和加強筋的倉內使用，關鍵在于安裝位置、波束角和調試方式是否合適。

安裝位置應避開結構件

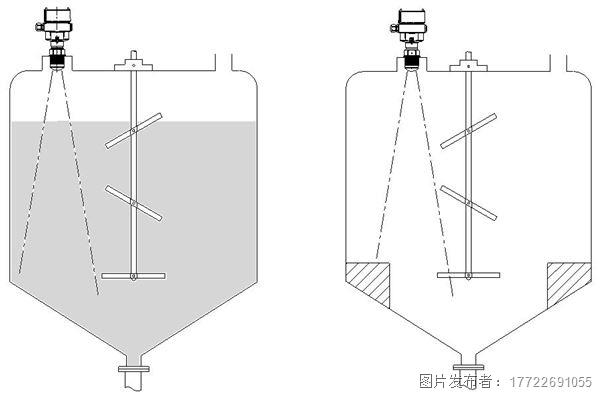

雷達料位計應盡量安裝在能夠直接看到料面的位置，讓雷達波束避開橫梁、加強筋和倉壁。如果倉頂有多個安裝口，應選擇遠離進料口、遠離內部支撐結構的位置。

如果只能使用現有安裝口，就需要評估該位置下方是否有固定障礙物。對于細長倉或小直徑倉，波束較寬的儀表更容易掃到倉壁和結構件，此時更適合選擇波束集中的雷達料位計。

安裝時也要注意法蘭口和短管。過長、過窄或內壁不平整的安裝短管，可能在雷達波發射區域產生干擾，影響測量穩定性。

倉內結構復雜時如何調試？

在倉內有橫梁和加強筋的場景中，調試工作很重要。安裝完成后，應盡量在空倉、半倉和正常進料狀態下觀察回波變化。

空倉時可以識別固定結構帶來的虛假回波；帶料時可以判斷真實料面回波是否穩定；進料時可以觀察下落物料和粉塵流對信號的影響。

通過虛假回波抑制、量程設置、盲區設置和信號閾值調整，可以減少固定障礙物對測量的影響。但如果安裝位置本身被橫梁嚴重遮擋，單靠調試往往難以解決。

安裝更要謹慎

有些料倉的結構比較緊湊，進料口、除塵口和加強筋都集中在倉頂附近。此時雷達料位計如果安裝在進料口旁邊，既會受到下落物料干擾，又可能掃到內部結構。

這種情況下，建議優先尋找更穩定的測量通道。如果需要新開安裝口，應結合倉體結構強度、檢修空間和雷達波束方向進行設計。對于大型筒倉，也可以結合多點測量或調整進料方式，減少單點測量偏差。

高低料位開關也要避開結構干擾

倉內有橫梁和加強筋時，不僅連續雷達料位計會受影響，高低料位開關也可能遇到積料問題。結構件附近容易形成粉體堆積和掛壁，料位開關如果安裝在這些位置，可能出現誤報警或報警恢復慢。

高料位開關應避開進料沖擊和結構積料區，低料位開關應安裝在能反映有效物料的位置。這樣才能讓報警信號更貼近實際工況。

料位計在復雜倉體安裝中的應用價值

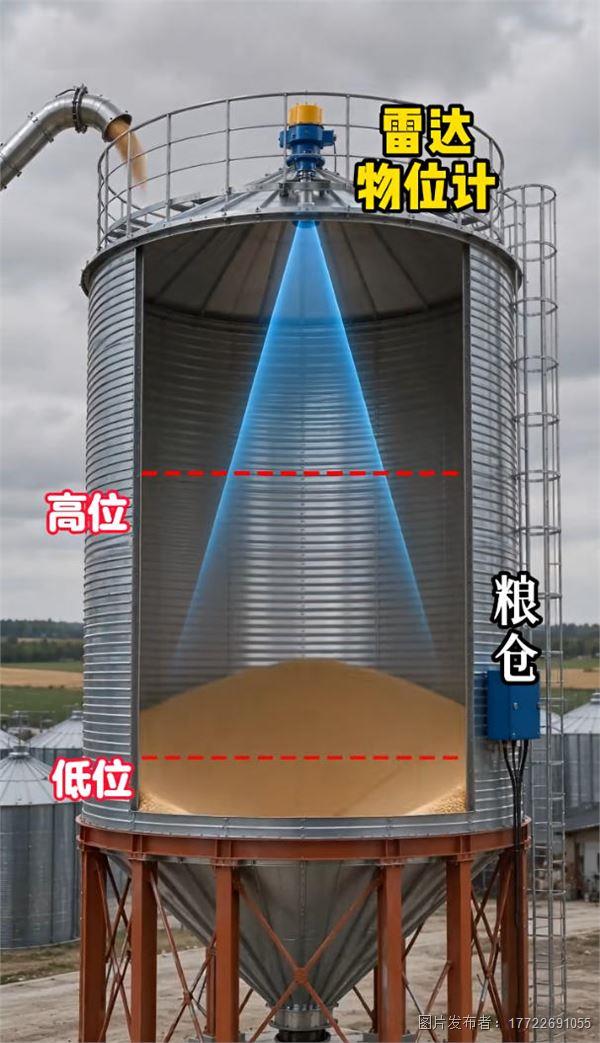

倉內有橫梁、加強筋和內部支撐結構時，雷達料位計需要更集中的波束和更好的干擾回波處理能力。雷達料位計可用于粉體料倉、顆粒料倉和筒倉連續料位測量，通過合理安裝和現場調試，幫助避開倉內結構件干擾，實現更穩定的料位監測。

當料倉還需要高料位報警、低料位報警或防滿倉聯鎖時，振棒料位開關可作為點式檢測儀表使用。其振動檢測方式適合粉體和顆粒介質，沒有機械旋轉結構，適合安裝在避開結構積料的位置，用于固定料位點報警。

對于內部結構復雜的料倉，雷達料位計與振棒料位開關配合應用，可以讓連續測量和點位報警分別避開干擾區域，提高料倉料位控制的穩定性。
