一、方案背景

石油開采是能源行業的重要基礎產業，其生產過程涉及抽油機（俗稱“磕頭機”）往復運動、井口計量、原油集輸?shù)榷鄠€(gè)復雜環節。傳統油田在開采過程中依賴人工巡井、紙質記錄和本地儀表查看，存在數據滯后、信息孤島、設備狀態不明等問題，難以滿足現代油田對精細化管理和降本增效的要求。

某國外大型油田為提升采油區數字化管理水平，計劃對關鍵磕頭機設備進行數據采集與遠程監控，實現生產參數實時上報、設備狀態集中管理、能耗數據自動統計，并為企業MES系統提供數據支撐。物通博聯（WideIOT）提供高效可靠的工業數據采集物聯網解決方案。

二、前期調研

經過現場調研，本次項目需要采集的設備及數據點位如下：

1、磕頭機：沖程、沖次、懸點載荷、電機電流、運行狀態等（西門子PLC、S7協議，網口空閑）

2、井口計量?jī)x：產液量、含水率、井口溫度、井口壓力等（RS485串口、ModbusRTU協議）

3、智能電表：電壓、電流、有功功率、累計用電量等（RS485串口、DL/T645協議）

4、載荷傳感器：懸點載荷、位移、沖程頻率等（RS485串口、ModbusRTU協議）

三、系統架構及選型

1、設備層：設備分布于采油區多口油井，距離較多，具備穩定供電條件。西門子PLC、智能電表、井口計量?jī)x、載荷傳感器、示功儀等設備均具備標準的通信接口。

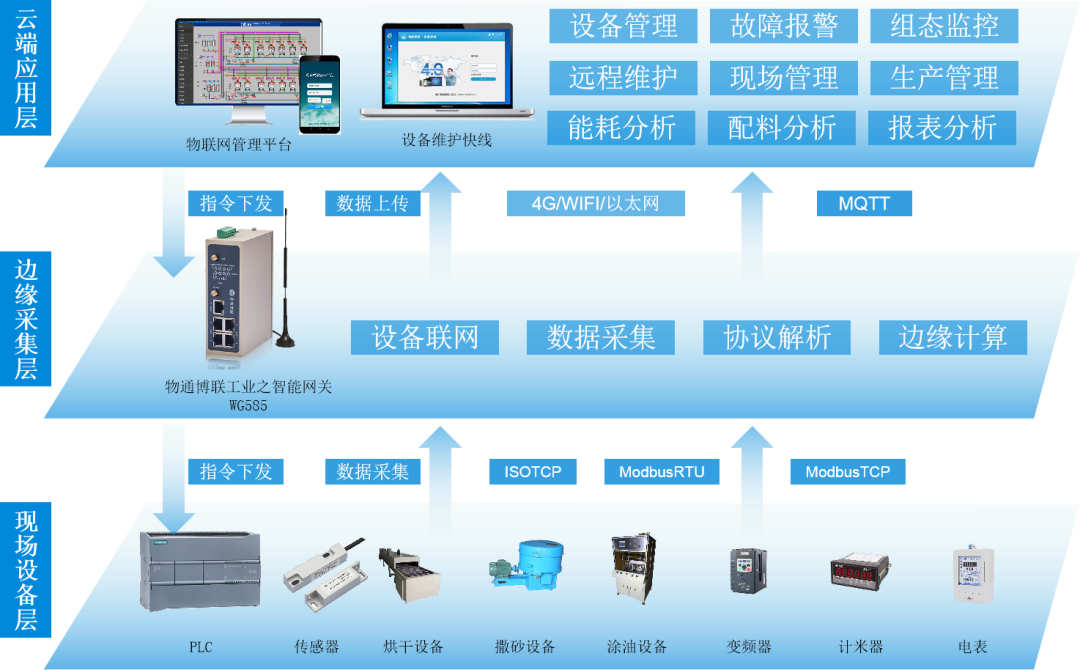

2、網關層：部署物通博聯工業數據采集網關WG585，通過網口連接西門子PLC，通過RS485串口連接各智能電表、井口計量?jī)x、載荷傳感器，實現多設備、多協議的數據采集與匯聚。采集到的數據通過4G網絡，以MQTT協議上報至智慧油田物聯網平臺。

WG585網關核心特性：

豐富的接口配置：提供2個RS232/485串口和5個百兆以太網口，支持同時接入多臺從站設備

多樣的聯網方式：支持5G RedCap、4G（Cat4/Cat1）、2.4G Wi-Fi（AP/STA）、有線以太網等多種聯網方式

強大的采集能力：內嵌主流工控協議（Modbus、DLT645等），支持快速采集專利算法，可同時采集多種設備數據

邊緣計算功能：支持智能采集、數據過濾、報警觸發、跳變觸發、公式計算、分組策略等，消除設備異構性，實現數據標準化

靈活的云端適配：支持通過MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各類云平臺和工業軟件

高可靠設計：內嵌軟硬件看門狗，支持?jǐn)嗑W(wǎng)重連、斷點續傳、異常自恢復，確保無人值守穩定運行

工業級標準：支持6~35V寬電壓供電，工作溫度范圍-30℃~70℃，滿足油田野外惡劣環境要求

3、平臺層：企業MES系統接收MQTT JSON報文，解析后對沖程、沖次、載荷、能耗、產量、故障等關鍵指標進行實時展示，生成趨勢曲線、日?qǐng)?bào)周報，并支持異常告警與歷史數據追溯，為生產調度與質量分析提供決策依據。

四、實現功能

生產管理人員無需頻繁往返井場巡井，通過電腦或手機即可實時查看磕頭機運行參數與告警信息，顯著提升管理效率。

當懸點載荷異常、沖次偏差、電機電流過載或井口壓力超標時，系統自動觸發聲光、微信、短信、郵件等告警，提醒及時處理。

系統自動統計各磕頭機運行時長、產量、能耗、工藝參數均值與極值，生成可視化報表，支持按班次、日、月維度導出。

通過物通博聯設備管理云，可對工業智能網關進行遠程配置、固件升級、日志查看，也能對異地PLC進行遠程編程調試和遠程上下載程序等操作，降低運維成本。

采集到的數據可對接企業物聯網管理系統，為工藝優化、成本核算、設備維保計劃提供精準數據基礎，助力油田數字化轉型。
