一、案例背景

起重機廣泛應用于建筑工地、港口碼頭、礦山冶金及物流園區等場景，設備分布廣、工況復雜、安全風險高。傳統人工巡檢和現場維護模式難以實時掌握設備運行狀態，故障發現滯后，運維成本居高不下。尤其在惡劣天氣或高強度作業條件下，起升機構、回轉機構、變頻器等關鍵部件若響應不及時，易引發安全事故甚至設備損壞。

某重型裝備制造企業為提升起重機運維效率與安全管理水平，決定對旗下分布在十余個項目的起重機設備實施遠程監控物聯網改造，構建數據采集、傳輸、分析與運維閉環的一體化管理體系，實現運行透明化、運維遠程化、報警即時化和工單流程化。

二、前期調研

各起重機需采集與監控的設備及數據點位如下：

PLC控制器（多臺）：起升/回轉/變幅機構運行狀態、控制指令、故障代碼、運行時長、啟停頻次。

變頻器：電機電流/電壓/頻率、輸出轉矩、直流母線電壓、散熱器溫度、故障代碼。

稱重傳感器：實時起重量、額定載荷比、超載/偏載狀態、載荷歷史曲線。

風速儀：實時風速/風向、陣風風速、風速超限狀態。

電機與減速器：軸承溫度、振動加速度、轉速、油溫、油壓。

限位與安全裝置：起升高度限位、幅度限位、回轉限位、防碰撞狀態、急停信號。

環境與視頻監控：作業區域視頻、設備位置GPS、環境溫濕度。

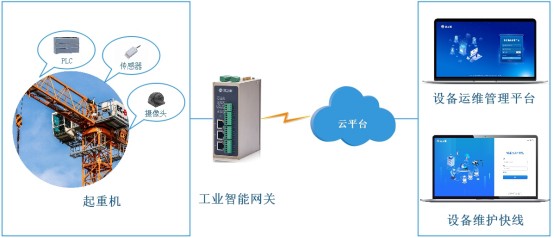

三、系統架構

感知層：各起重機部署稱重傳感器、風速儀、溫度傳感器、振動傳感器、限位開關等感知設備；以及PLC控制器、變頻器等核心控制設備。

網關層：部署工業邊緣計算網關，實時采集各設備運行數據，經4G/5G網絡以MQTT協議加密上傳至云端，支持西門子、三菱、施耐德、AB等主流PLC協議解析。

平臺層：采用數之能設備運維管理平臺，統一匯聚多項目起重機數據，提供可視化組態大屏、實時載荷曲線、設備健康度評分、報警規則引擎、運維工單系統及數據分析等功能。

四、實現功能

支持接入不同品牌PLC、變頻器、傳感器及攝像頭等異構設備，實現多協議解析與數據標準化處理，統一上傳至設備運維管理平臺，確保數據完整性與實時性。

實時監測各起重機起重量、起升高度、運行速度、電機電流/電壓/溫度、變頻器頻率等關鍵參數，自動生成日報、周報、月報及能效分析曲線

在發現超載、超速、風速超限、電機過流或絕緣異常時，系統自動觸發多級告警（微信、短信、郵件推送），通知運維人員快速處置。

構建可視化、可追溯的運維閉環機制，支持巡檢計劃排程、故障工單自動創建、備件管理及維修記錄歸檔。

平臺支持遠程調節變頻器參數、PLC程序遠程上下載與在線調試，緊急情況下可實現遠程分閘或重啟，最大限度減少現場處置時間。

實現多項目集中監控與統一管理，以GIS電子地圖展示各起重機地理位置、實時運行狀態、載荷率、告警密度等信息，推動科學科學決策與高效運維。
