鋰電池負極石墨粉料倉常用于人造石墨、天然石墨、中間相碳微球等負極材料的儲存、輸送、配料和包裝。石墨粉具有粒徑細、粉塵大、低密度、易飄散、易附著、可能存在靜電積累和粉塵防爆風險等特點，因此料位檢測不僅要關注測量穩定性，還要重點考慮防爆、防靜電、密封和聯鎖保護。針對負極石墨粉料倉，建議采用適合粉體工況的高頻雷達料位計進行連續測量，并配置防爆型振棒料位開關實現高低料位報警、防滿倉保護和缺料檢測。

一、負極石墨粉料倉為什么需要防爆料位檢測？

在鋰電池負極材料生產過程中，石墨粉料倉通常位于粉碎、整形、篩分、混合、除磁、包裝和輸送等工藝環節之間。石墨粉在輸送和落料過程中容易產生粉塵，粉塵在密閉空間內達到一定濃度后，若遇到點火源，可能存在粉塵爆炸風險。

料位計和料位開關安裝在料倉頂部或側壁，是與粉塵環境直接相關的現場儀表。如果儀表選型不符合現場防爆要求，或接地、密封、布線不規范，就可能帶來安全隱患。

因此，負極石墨粉料倉料位檢測不能只考慮“測得準”，還要考慮“用得安全”。

二、石墨粉料倉料位檢測有哪些難點？

石墨粉屬于細粉體物料，現場常見料位檢測問題包括：

1. 粉塵濃度高，料位信號容易波動
2. 物料堆積密度低，料面回波可能較弱
3. 倉內料面堆角明顯，單點測量存在偏差
4. 石墨粉容易附著在倉壁和探頭表面
5. 架橋、鼠洞和下料不暢影響低料位判斷
6. 靜電積累可能影響儀表安全和信號穩定
7. 防爆區域內儀表安裝和接線要求更高
8. 這些工況決定了石墨粉料倉需要選擇抗粉塵、抗干擾、適合低密度粉體并滿足防爆要求的料位儀表。

三、粉塵防爆對料位計提出哪些要求？

石墨粉料倉若被劃分為粉塵防爆區域，料位計和料位開關應根據現場防爆分區、粉塵特性和溫度要求選擇相應防爆型式。常見關注點包括防爆等級、防護等級、外殼密封、電纜引入裝置、接地端子和輸出信號方式。

對于現場控制系統而言，料位儀表輸出信號應穩定可靠，便于接入PLC、DCS或安全聯鎖系統。防爆儀表安裝后，還應檢查外殼緊固、密封圈、電纜接頭和接地狀態，避免因施工細節影響防爆性能。

防爆料位檢測并不是單純購買一臺防爆儀表，還包括選型、安裝、接線、接地、維護和定期檢查等完整環節。

四、防靜電為什么同樣重要？

石墨粉在氣力輸送、螺旋輸送、落料和倉內摩擦過程中容易產生靜電。若料倉、法蘭、儀表外殼、探頭和電纜屏蔽層接地不良，靜電可能積累并產生放電風險。

因此，負極石墨粉料倉料位計安裝時，應確保儀表外殼與倉體之間可靠導通，金屬過程連接應做好接地，屏蔽電纜應按規范處理。儀表信號線應盡量遠離大功率電機、變頻器、高壓電纜和強電設備，減少電磁干擾對料位信號的影響。

在自動化程度較高的負極材料生產線中，良好的接地和屏蔽不僅關系到防爆安全，也關系到料位信號的長期穩定性。

五、負極石墨粉料倉適合使用哪類雷達料位計？

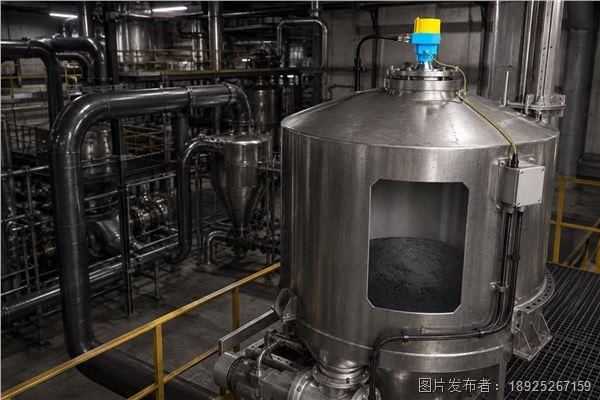

對于負極石墨粉料倉連續料位測量，建議選擇適合粉體和弱回波工況的高頻雷達料位計。高頻雷達料位計采用非接觸式測量，不直接接觸石墨粉，可減少掛料、磨損和污染問題。

由于石墨粉堆積密度低、料面疏松，雷達回波可能不如高介電液體明顯。因此，雷達料位計應具備較強的回波識別能力、虛假回波抑制能力和信號濾波能力。

安裝時，雷達料位計應避開進料口、倉壁、橫梁、加強筋和強落料沖擊區域。對于細長高倉，應優先選擇波束角小、能量集中的高頻雷達料位計，以減少倉壁干擾并提高測量穩定性。

六、防爆型料位開關如何用于高低位報警？

負極石墨粉料倉除了連續料位測量外，還需要高料位報警、低料位報警、防滿倉保護和缺料檢測。對于這些關鍵點位，建議配置獨立料位開關。

防爆型振棒料位開關通過振動狀態變化判斷物料是否接觸探頭，適用于粉體和顆粒物料點式檢測。相比部分機械式料位開關，振棒料位開關沒有復雜旋轉機構，維護量較低，適合粉塵大、易附著、密度變化明顯的石墨粉工況。

高料位開關可用于防滿倉報警，聯鎖停止進料設備；低料位開關可用于缺料報警，避免下游輸送、計量或包裝設備空轉。對于關鍵生產線，高低料位信號應接入PLC或DCS系統，實現報警和聯鎖控制。

七、推薦的防爆料位檢測方案

負極石墨粉料倉推薦采用“防爆型高頻雷達料位計+防爆型振棒料位開關”的組合方案。

高頻雷達料位計負責連續料位測量，用于庫存顯示、遠程監控、趨勢分析和自動化管理。振棒料位開關負責關鍵點報警，用于高料位報警、低料位報警、防滿倉保護和缺料聯鎖。

這種組合方式可以同時滿足連續測量、安全報警和防爆要求。即使連續料位信號受到短時粉塵、進料沖擊或料面波動影響，獨立料位開關仍能提供關鍵報警信號，提高系統可靠性。

八、雷達料位計和振棒料位開關的性能優勢

雷達料位計適用于負極石墨粉料倉、鋰電正極材料料倉、硅微粉料倉、炭黑料倉、氧化鋁粉料倉等粉體連續料位測量場景，具有非接觸測量、抗粉塵能力強、波束角小、弱回波識別穩定、維護量低、適合自動化系統接入等優勢。針對石墨粉料倉中的低密度、粉塵、堆角、掛壁和弱回波問題，雷達料位計能夠提供穩定可靠的連續料位信號。

振棒料位開關可用于負極石墨粉料倉的高料位報警、低料位報警、防滿倉保護和缺料檢測。產品結構簡單、動作可靠，對粉體和顆粒物料適應范圍廣，可輸出穩定開關量信號，便于接入PLC、DCS或現場控制柜。針對粉塵大、易附著、物料密度變化和防爆聯鎖工況，振棒料位開關能夠提升點式料位檢測的可靠性。

結語

鋰電池負極石墨粉料倉料位檢測的核心難點，在于粉塵大、低密度、弱回波、掛壁、架橋、靜電積累和粉塵防爆要求。解決這類問題，需要從儀表選型、安裝位置、防爆等級、接地屏蔽和聯鎖控制等方面綜合考慮。

通過配置防爆型高頻雷達料位計和防爆型振棒料位開關，負極石墨粉料倉可以實現連續料位測量、高低料位報警、防滿倉保護和缺料聯鎖，幫助鋰電負極材料生產企業提升粉體儲運系統的安全性、穩定性和自動化管理水平。
