結論先行：“換一顆更大功率的 TVS，鉗位就能壓下來”——這是工程上最普遍、也最容易付出代價的一個誤解。事實上在同系列里，鉗位電壓和功率等級基本無關。真正決定鉗位高度的是器件擊穿之后的動態電阻。本文用公開 datasheet 的實測數據拆解四個誤區，并給出一套可直接當作業指導書用的驗證方法與選型六步法。

面向工業讀者的一點說明：這四個誤區在 24 V 儀表端口、48 V 直流母線、RS-485 與 CAN 通信口上反復出現，判斷方法完全通用；文中算例數據取自公開 datasheet，換成你手上的料號，按同一套步驟重算一遍即可。

一、應用背景：鉗位算錯，代價往往出現在認證現場

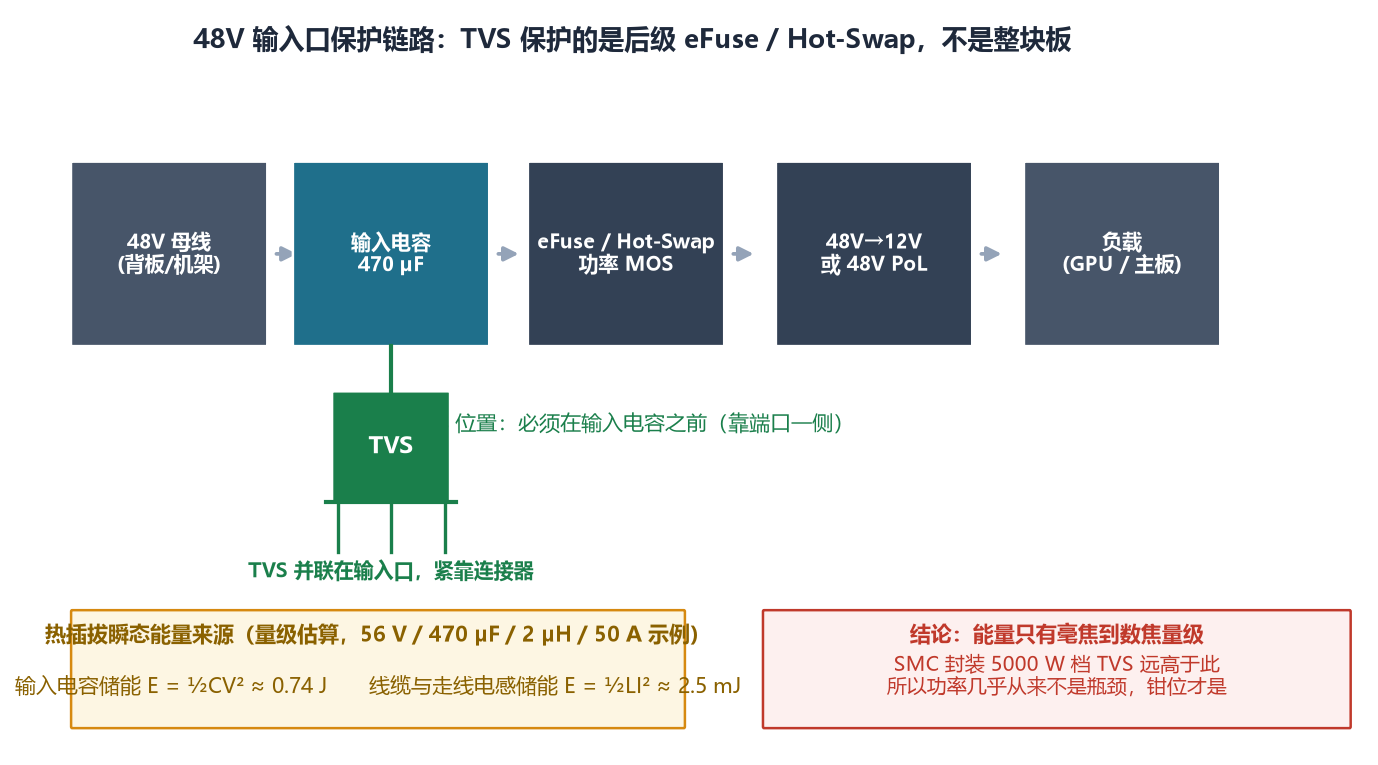

典型場景是這樣的：樣機階段拿一顆“功率足夠大”的 TVS，功能測試全過；到做 GB/T 17626.5（IEC 61000-4-5）浪涌試驗時，后級 DC-DC 或接口收發器被打穿，判據直接掉到 C、D 級。返工換一顆更大功率的，照樣掛。

問題不在功率，而在于從一開始就算錯了那個數：把擊穿電壓 V_BR 當成了真正施加在后級器件上的鉗位電壓 V_C。下面四個誤區，本質上都是同一個錯誤的不同變體。

二、誤區一：把 V_BR 當成鉗位電壓

V_BR 是在很小的測試電流 I_T（通常 1 mA）下定義的擊穿電壓，它只說明器件從哪里開始導通。真正施加在被保護器件上的，是浪涌電流 I_PP 下的鉗位電壓 V_C。

V_C = V_BR + R_DYN × I_PP R_DYN（動態電阻）= ΔV_C / ΔI_PP，是器件在大電流區的等效斜率電阻。

所以兩顆 V_BR 完全相同的 TVS，V_C 可以差 20%——差就差在 R_DYN 上。這也是為什么只看 datasheet 里的 V_BR 會得出完全錯誤的結論。

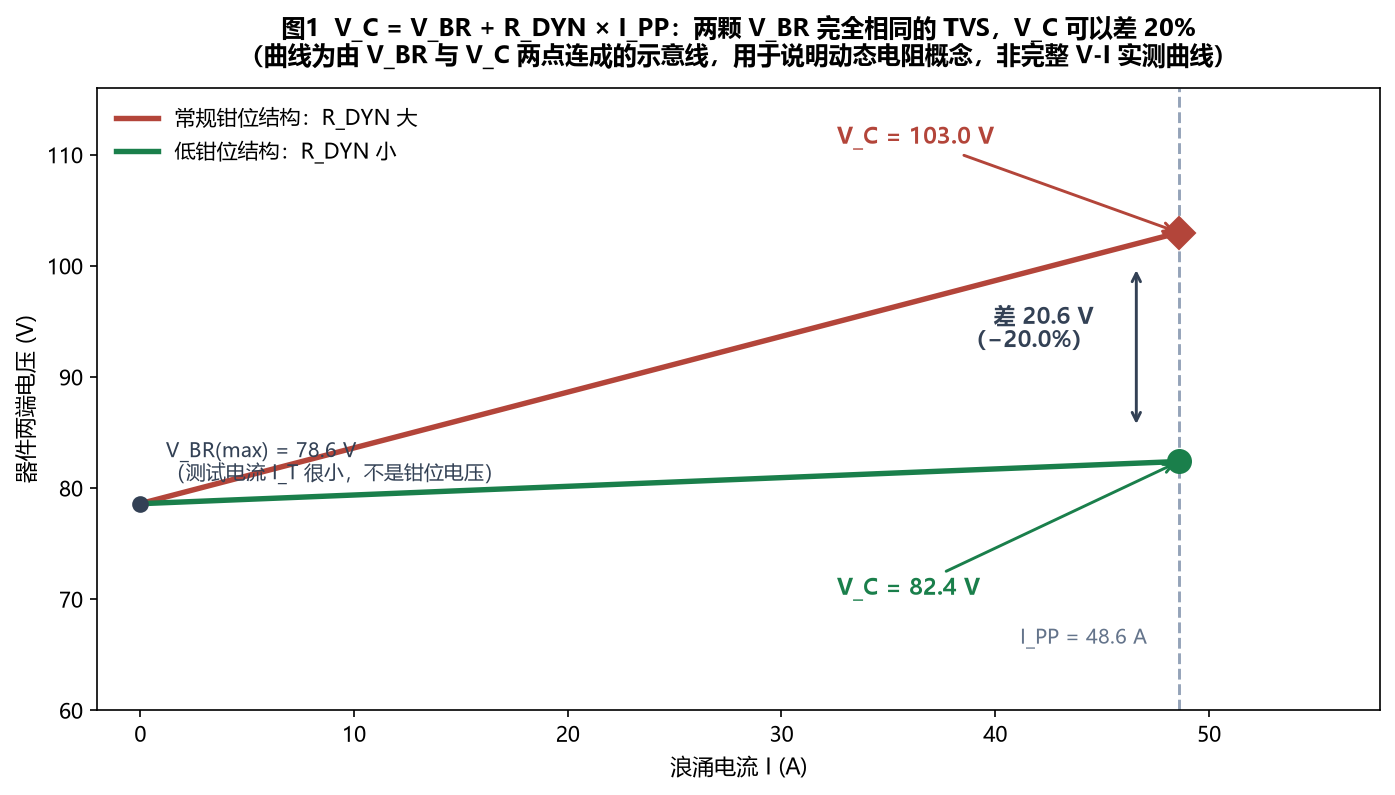

圖1 兩顆 V_BR 相同的 TVS，V_C 可以差 20%（曲線為說明 R_DYN 概念的示意線）

三、誤區二：功率越大，鉗位越低

這是本文最想糾正的一條?？垂_ datasheet 的兩組數據：

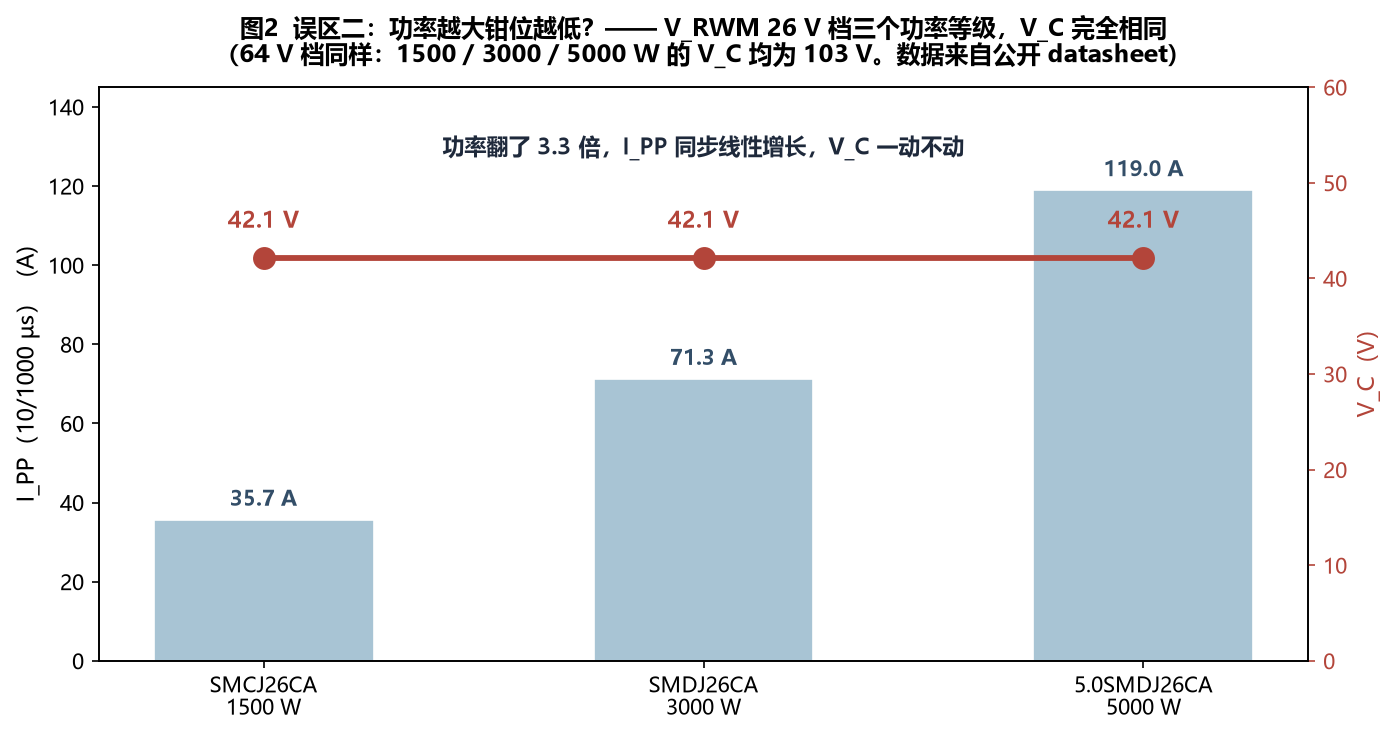

圖2 功率翻 3.3 倍，I_PP 同步線性增長，V_C 一動不動

六個料號、兩個電壓檔、三個功率等級——V_C 完全相同，只有 I_PP 隨功率線性增長。 原因是同系列加大功率靠的是加大芯片面積，芯片大了電流能力成比例提升、動態電阻成比例下降，于是“V_BR + R_DYN × I_PP”里的兩項變化相互抵消。 推論：想壓低鉗位電壓，加大功率等級是無效的——必須換器件類型（低動態電阻 / 低鉗位結構）。

四、誤區三：拿 10/1000 μs 的 V_C 去推 8/20 μs 的表現

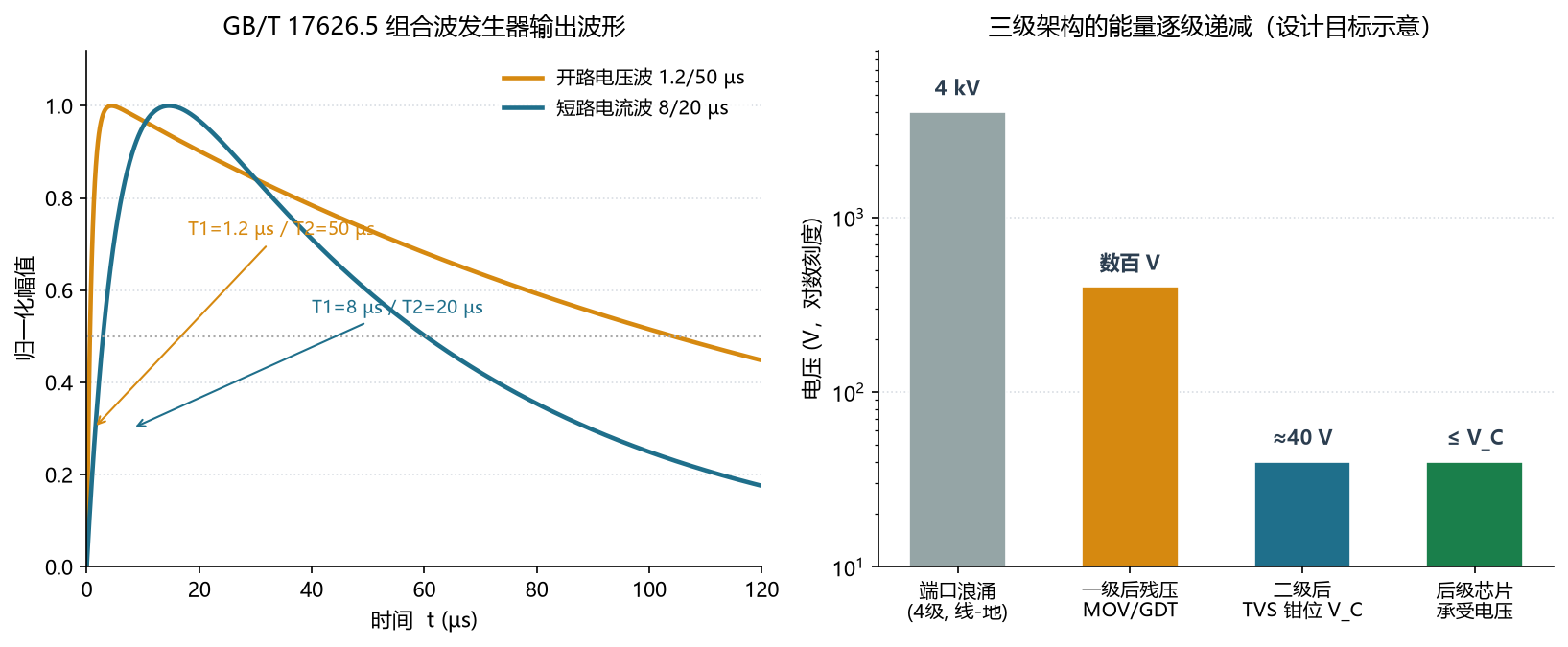

datasheet 上的 P_PPM 與 V_C 多為 10/1000 μs 波形下的值，而設備要過的浪涌測試用的是 8/20 μs。

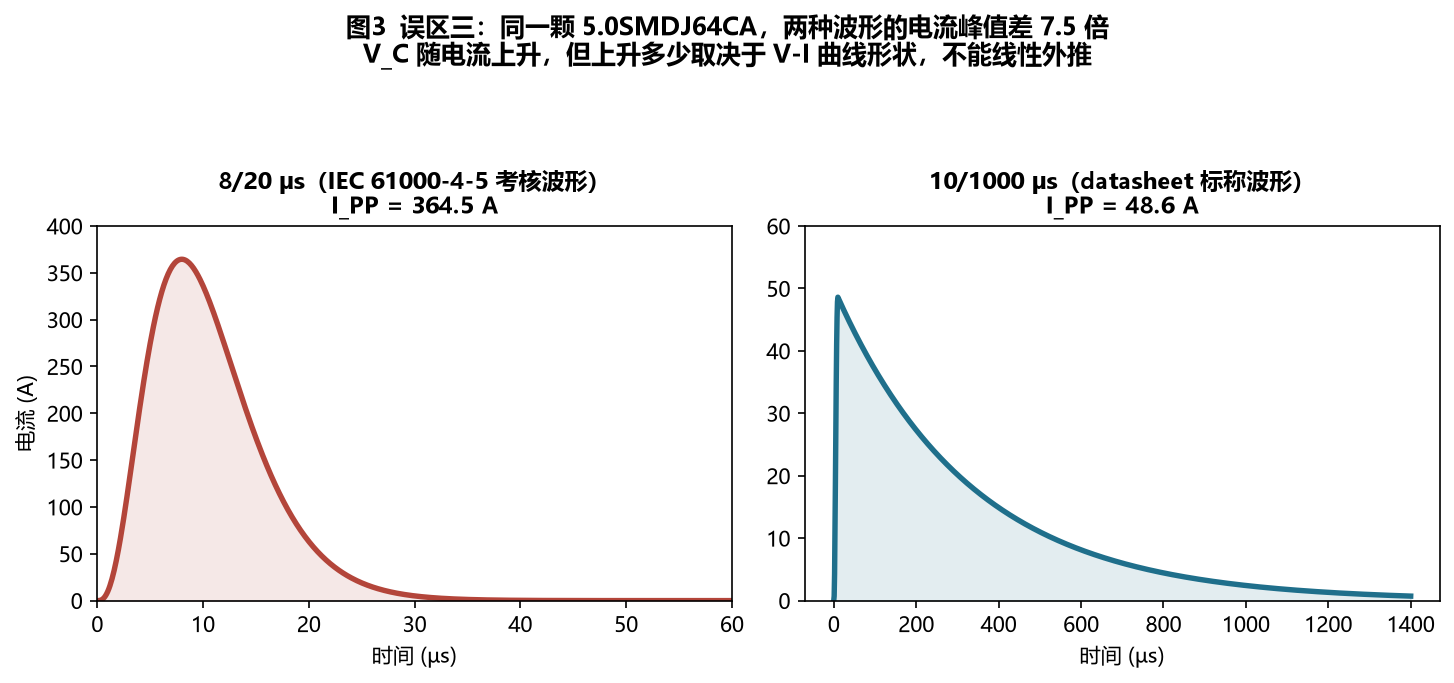

圖3 同一顆器件，兩種波形的電流峰值差 7.5 倍

電流峰值差 6 ~ 7.5 倍，V_C 一定會上升。但上升多少取決于 V-I 曲線的形狀——大電流區動態電阻本身也是非線性變化的，因此不能線性外推，方向甚至可能相反。 正確做法：向原廠索取 8/20 μs 條件下的 V_C–I_PP 曲線。任何“按 10/1000 μs 的值乘個系數估一下”的做法，在過認證時都會出問題。

五、誤區四：不同品牌的 TVS 只比 V_C，不看測試電流

不同廠家、不同功率檔的 V_C 是在各自 I_PP 下測的。拿一個 1500 W 器件的 V_C@14.6 A 去比一個 5000 W 器件的 V_C@48.6 A，沒有意義。

有效的對比只有一種：V_RWM 相同、V_BR 相同、I_PP 相同，只比 V_C。 按這個口徑做的 pin-to-pin 對比結果是：V_RWM 64 V 檔，103 V vs 82.4 V @48.6 A；V_RWM 26 V 檔，42.1 V vs 33.6 V @119 A。兩檔都差約 20%。

六、一個更干凈的橫向指標：V_C / V_BR(max)

既然 V_C 依賴測試電流，有沒有與電流無關的品質指標？有——V_C / V_BR(max)，它反映“擊穿之后電壓還會往上爬多少”，也就是動態電阻的相對大小。

36 個料號全落在 1.048 – 1.058 這個極窄區間內，說明這是系列級的器件特性，不是個別料號的偶然。這比只給一個料號的對比數據有說服力得多。

七、實施要點：低鉗位不是沒有代價

1. 器件自身功耗要重算

一個反直覺的點：鉗位越低，TVS 在浪涌中分走的電流越大。對同一個浪涌源（開路電壓 U_s、源阻抗 Z），流過 TVS 的電流 I = (U_s ? V_C) / Z，V_C 降下來，I 就上去了。TVS 自身功耗 P = V_C × I = V_C(U_s ? V_C) / Z，在 V_C = U_s/2 時取最大值。所以低鉗位不必然增加功耗，但必須核一次 I_PP 有沒有超出器件能力。

2. 漏電流要看高溫值，且要同功率檔比

低鉗位系列 5000 W 檔 I_R = 5 μA（25 °C），與同功率檔常規產品持平。但該系列之外的 3000 W 檔是 2 μA、1500 W 檔更低——跨功率檔比較漏電流是常見的誤讀。真正需要的是 85 °C / 125 °C 下的值，公開資料通常只給 25 °C，必須單獨索取。

3. 負阻結構的閂鎖風險（如果確實存在負阻段）

如果器件擊穿后確實存在電壓隨電流上升而下降的負阻區，那么在持續直流過壓條件下需要考慮閂鎖（latch-up）風險——這類器件不建議用作直流持續箝位，但在瞬態工況下是安全的。這一點應當主動向客戶講明：藏著被拆穿，這一單就沒了。

4. 術語口徑

行業俗稱：回掃、折返（foldback、snapback），指器件擊穿后電壓隨電流上升的斜率遠低于常規雪崩管，部分結構存在負阻段。 原廠正式表述：所引用系列 datasheet 寫的是 “Low incremental surge resistance, excellent clamping capability”（低增量浪涌電阻、優異鉗位能力）。 本文的立場：所有結論建立在 datasheet 公開的 V_BR 與 V_C 數值上，不依賴對內部機理的任何假設。至于是否存在完整的負阻回掃段，需要 V-I 曲線才能判定——從現有數據看，V_C(82.4 V) 略高于 V_BR(max)(78.6 V)，因此“淺回掃”比“全回掃”是更穩妥的說法。

八、驗證：怎么確認自己沒踩這四個坑

1. 量后級引腳，不量 TVS 兩端。用差分探頭 + 接地彈簧，量被保護器件引腳上的實際峰值電壓，這才是不等式左邊的真值；

2. 拿 V-I 曲線，不拿單點值。向原廠索取實際考核波形下的 V_C–I_PP 曲線，確認在最壞 I_PP 處 V_C 仍低于上限；

3. 做 pin-to-pin 對比表。把 V_RWM、V_BR、I_PP 三項對齊后才比 V_C，順手算出 V_C/V_BR(max) 作為交叉校驗；

4. 高溫復測。在最高工作環境溫度下重復浪涌與功能測試，確認高溫漏電流與鉗位漂移沒有吃掉裕量。

九、四個誤區對照表

十、選型六步法（可直接當作業指導書用）

1. 定 V_RWM：按系統最高持續電壓（含容差、過沖、高溫漂移）取，不按標稱值

2. 定 V_C 上限：被保護器件耐壓 × 降額系數（0.85 ~ 0.9），再減去寄生尖峰預算

3. 同 I_PP 比 V_C：只比較 V_RWM、V_BR、I_PP 三者都相同的 pin-to-pin 對標件；順手算 V_C/V_BR(max)

4. 索取 8/20 μs 數據：過 IEC 61000-4-5 的設計不能省，不能外推

5. 核溫度與漏電：按降額曲線折減 P_PPM，索取 85 °C / 125 °C 的 I_R

6. 核系統級條件：封裝是否 pin-to-pin、有無單向（A）版本、認證（如 AEC-Q101）與可制造性

最后一條經驗：拿不準時，把對比表攤開讓客戶自己算。問他三個問題：① 現在這顆 TVS 的 V_RWM 是多少？② 鉗位電壓 V_C 是多少（不是擊穿電壓，是最大 I_PP 下的鉗位）？③ 后級器件耐壓是多少？問完把 V_C 與后級耐壓擺在一起，結論他自己會下——這比講十句產品優勢都管用。

數據來源與邊界 某國產廠商《5.0SMDJ**CA-N Series》Datasheet，Doc 8060055，Rev 2026-04-23（23 個料號電氣參數表）；《SMDJ**CA-N Series》Datasheet，Doc 8060084，Rev 2026-04-29（13 個料號電氣參數表）；Littelfuse 官網產品頁 SMCJ26CA / SMDJ26CA / 5.0SMDJ26CA / SMCJ64CA / SMDJ64CA / 5.0SMDJ64CA（含 10/1000 μs 與 8/20 μs 的 I_PP）；GB/T 17626.5-2019（= IEC 61000-4-5:2014）。圖1 為說明 R_DYN 概念的示意線（由 V_BR 與 V_C 兩點連成），非完整 V-I 實測曲線；圖3 波形為按標準波形的形狀示意，峰值取 datasheet 數值。所有結論以 datasheet 公開數值為準，不作機理斷言。
