在污水處理、礦山排水、洗砂水處理等工藝中，砂粒會在沉砂池底部持續沉積。砂層逐漸增厚后，會占用池體有效空間，并影響排砂效率。

沉砂池里，水位只是表層參數，排砂控制更關注池底砂層是否到達設定位置。

因此，沉砂池砂層檢測的重點，是識別水下沉積砂層的位置，并在砂層達到排砂控制點時輸出穩定信號。

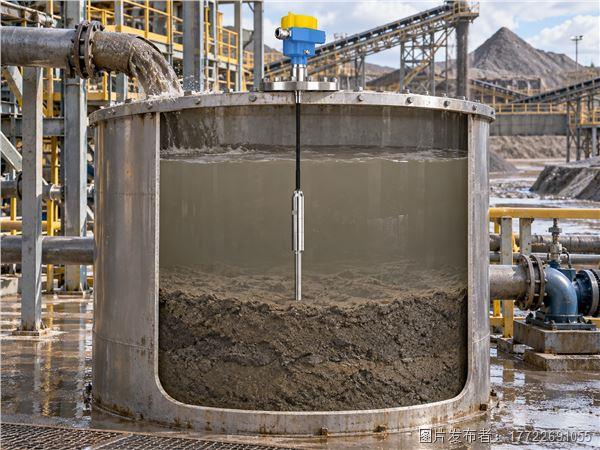

對于池體較深、需要從頂部安裝的現場，可采用纜繩振棒料位開關，將檢測點下放至設定的砂層高度，對沉積砂層進行點位檢測。

一、沉砂池砂層檢測難點

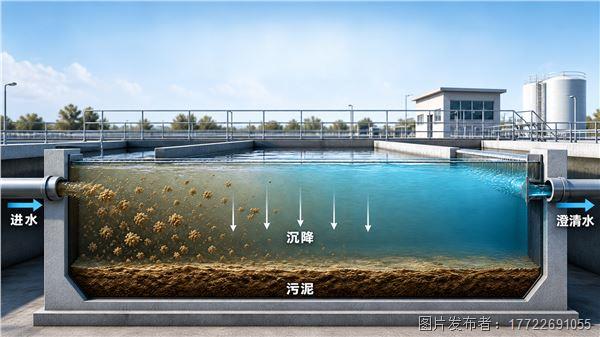

沉砂池內同時存在水、懸浮顆粒和底部砂層，測量環境比普通液位檢測復雜。

水位不代表砂層高度

沉砂池運行過程中，池內水位可能變化很小，但底部砂層仍在持續增加。

只檢測水位，無法判斷池底積砂情況，也無法為排砂控制提供直接依據。

砂層界面存在起伏

受進水方向、水流擾動、排砂位置及顆粒粒徑影響，池底砂層可能形成坡面或局部堆積。

此時，砂層表面難以保持規則平面，連續距離測量容易受到安裝位置和沉積狀態影響。

水中存在干擾介質

泥沙、懸浮顆粒、氣泡及水流擾動都會增加固液界面測量難度。

如果現場只需要確定“砂層是否達到排砂位置”，繼續追求連續高度數據，會增加儀表選型和調試復雜度。

二、砂層點位檢測方案

沉砂池排砂控制常見的需求是：

當砂層達到設定高度時，啟動排砂。

針對這一控制目標，可以在目標位置設置固定檢測點。

例如，需要在池底以上1米位置判斷積砂情況，就將檢測探頭布置在該高度。

砂層低于檢測點時，儀表保持原有輸出狀態；砂層持續堆積并覆蓋探頭后，儀表識別介質狀態變化并輸出開關信號。

這樣可以直接把信號接入PLC、排砂泵、排砂閥或控制系統。

相比連續測量，點位檢測減少了對完整砂層曲線的依賴，更貼近排砂控制邏輯。

三、振棒檢測砂層原理

纜繩振棒料位開關采用振動檢測原理。

工作時，振動探頭保持設定的機械振動狀態。探頭所在介質發生變化后，其振動狀態隨之改變，電子單元識別該變化并輸出開關信號。

應用于經工況確認適配的沉砂池固液界面檢測時，探頭設置在目標砂層位置。

砂層尚未到達檢測點時，探頭處于水中；隨著砂粒不斷沉積，當砂層覆蓋探頭后，儀表根據振動狀態變化判斷砂層已經到達設定位置。

因此，該方案關注的是一個明確控制節點：

砂層有沒有到達預設高度。

四、纜繩型結構優勢

沉砂池常見特點是池體較深，安裝位置位于池頂，而檢測位置接近池底。

如果采用長剛性探桿，需要考慮桿體長度、安裝空間、運輸以及機械受力等問題。

纜繩型結構可以通過柔性纜繩將振動探頭下放至目標位置，使儀表安裝端保持在池頂。

對于深池、地下池體以及不方便側壁開孔的項目，這種結構能夠減少長探桿帶來的安裝限制。

同時，檢測高度可根據現場排砂控制點進行配置，使探頭直接布置在需要判斷的砂層位置。

五、振棒開關性能特點

深池檢測點布置

纜繩振棒料位開關可通過纜繩延伸檢測位置，適合池頂?shù)綑z測點距離較大的工況。

對于沉砂池底部積砂檢測，無需配置同等長度的剛性探桿，現場安裝更靈活。

固定點位判斷

砂層表面存在一定起伏時，點位檢測無需計算完整的沉積層形狀。

只要砂層到達探頭所在位置，儀表即可提供對應的開關信號。

這種方式適合“達到設定砂層高度后排砂”的控制需求。

開關量直接聯動

料位開關輸出可接入PLC或控制柜，用于控制排砂泵、閥門及相關設備。

砂層達到設定位置后，系統即可執行相應的排砂控制程序，減少人工查看池底積砂的頻次。

頂部安裝

部分沉砂池側壁不便開孔，舊池改造時施工限制更明顯。

纜繩型振棒可從池頂向下安裝，將探頭布置到目標位置，為已有池體增加砂層檢測點提供了另一種安裝方式。

六、適用工況

纜繩振棒料位開關用于沉砂池砂層檢測時，建議主要核對以下條件：

沉積物以砂粒、礦砂等顆粒狀固體為主；

沉積后能夠形成較明確的砂層；

工藝需要判斷砂層是否達到固定控制位置；

池體較深，檢測點距離池頂較遠；

現場傾向采用頂部安裝；

開關信號需要與排砂設備聯動。

如果介質屬于高黏污泥、膠狀沉淀、松散絮體，或者容易在探頭表面形成嚴重黏附，需要結合介質密度、顆粒狀態、黏附性及設備靈敏度進行工況確認。

• 因此，沉淀物檢測不能只依據“池底有沉積”判斷儀表是否適用，沉積物的物理狀態同樣需要納入選型。

七、沉砂檢測應用價值

沉砂池管理并不一定需要持續獲得厘米級砂層高度數據。

如果工藝邏輯是“砂層達到某個位置后排砂”，固定點位檢測可以直接對應這一控制需求。

纜繩振棒料位開關通過頂部安裝，將振動探頭下放至預設的砂層高度。當?shù)撞可皩又饾u上升并到達檢測點后，儀表輸出開關信號，用于排砂控制或狀態提示。

對于深沉砂池砂層檢測、池底積砂檢測、沉砂池固液界面點位檢測等工況，這種方案可以減少復雜連續測量帶來的調試環節，讓檢測信號直接服務于排砂控制。

在項目選型時，可結合沉砂池深度、砂粒粒徑、沉積密實度、水流狀態、安裝位置及目標檢測高度，對纜繩振棒料位開關的具體配置進行確認。
