一、移動設備為什么需要無線

　　把一臺無風扇mini主機裝到會動的設備上，第一個變化是線沒了。AGV在車間里來回跑，車載設備跟著車走，露天機柜離控制室?guī)装倜?，這些位置都沒法長期拖著一條網線。移動性先去掉了線纜這條路徑，無線要補的就是這一段。

　　這段連接的內容比想象中具體。設備要往調度系統報自己的位置與狀態，要接收任務與路徑指令，還要把現場采集的數據傳回去。位置固定的機柜可以靠網線把這件事做穩;設備一旦開始移動，布線的難度與成本就同時轉向無線。

　　二、三類無線各守一段連接

　　決定用哪一種的，不是誰更先進，而是設備與主機之間隔多遠、要傳多少數據。Wi-Fi要先與接入點建立關聯才能入網，在局域范圍內承擔帶寬要求較高的數據回傳，視頻與圖像通常走它。

　　藍牙把功耗壓得更低。它面向短距、低功耗的設備互連與傳感數據采集，一臺設備可以同時向多臺接收端廣播，也能組成網格網;新版藍牙還提供設備之間的測距與方向測量。

　　需要跨區域時，換的是4G與5G。蜂窩通信由運營商網絡提供廣域覆蓋，終端憑SIM卡或eSIM中的身份標識與網絡完成鑒權，只有身份組合合法才能接入并取得對應的服務質量。它不依賴現場自建接入點，設備開出園區仍然在線。

　　定位是另一條線。衛星導航由空間段的衛星、控制段的地面站與用戶段的接收機組成，接收機收到衛星單向播發的位置與時間后自行解算，得到位置與時間基準。它與負責回傳數據的通信鏈路是兩件事。

　　三、射頻環境如何改寫鏈路

　　模塊符合標準，不代表裝到機器上就穩定。機箱內的金屬結構會反射無線電波，貨架與設備會擋住傳播路徑，主機與周邊設備自身還會往外輻射噪聲，反射波疊加形成多徑，信號強度隨位置起伏。

　　鏈路質量因此由安裝位置與天線布置共同決定。同樣的模塊，把天線引到機柜外側、避開金屬遮擋，往往比換一只更高檔的模塊更有效;無風扇mini主機的機箱小，天線可用的凈空更緊張，這一點更容易被忽略。

　　四、蜂窩鏈路成立的前提

　　部署點有沒有可用的網絡覆蓋、終端有沒有合法的身份、整機有沒有給天線留出位置，這三件事一起決定蜂窩方案能不能成立。覆蓋是運營商網絡在當?shù)氐膶?shí)際情況，身份落在一張SIM卡或一顆eSIM上，天線位置則要在整機結構與安裝空間里找。

　　運營商的選擇也跟著現場走。不同運營商的覆蓋在園區、礦區、港口這類場地差別明顯，還要看當?shù)貙?a style='color: blue;display:inline;border:none;' target='_blank' href='http://m.168ymt.com/IOT/' onclick="HitLog('物聯網','http://m.168ymt.com/IOT/')" >物聯網卡的管理方式。把這些放在方案階段看清，比無風扇mini主機到了現場再換卡換天線省事得多。

　　五、從任務反推無線配置

　　回到判斷本身。先看設備會不會移動、要不要跨區，再看鏈路要傳多少數據、實時性要求多高，最后才定用哪幾種無線模塊。無線能力最終在整機上落成三個具體的部件：模塊插槽、SIM卡座與天線接口。

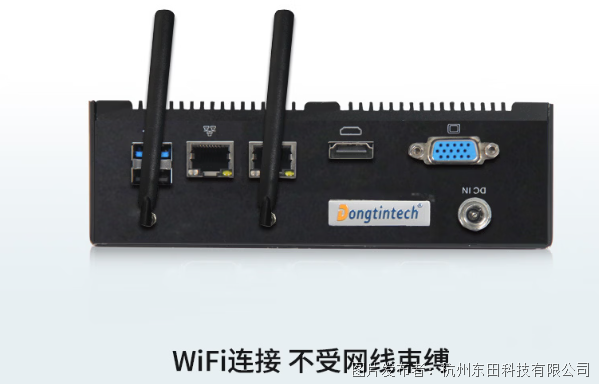

　　東田嵌入式無風扇工控機DTB-3096-1235U把這件事做在整機上：它支持WIFI/5G/4G/藍牙，機身帶ANT1與ANT2兩組天線接口，配9~36V寬壓輸入與5個Intel千兆網口，車載與移動部署需要的供電范圍與天線位置都留了出來。

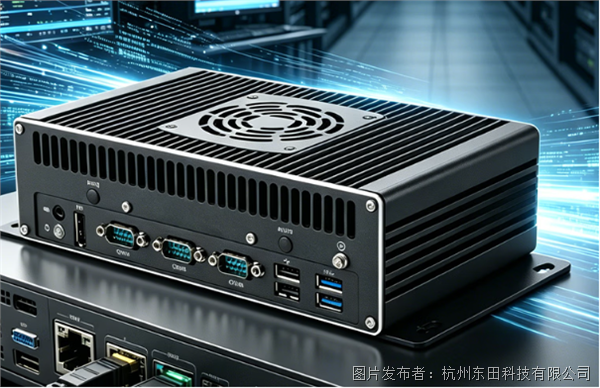

　　需要給蜂窩模塊留位置的機型，DTB-3005-3317U把1個mini PCIe插槽與1個SIM卡座并列配置，另有6個COM口(其中1個支持RS485)與2個千兆網口，可以在同一臺機器上兼顧現場總線設備與移動通信。

　　無線模塊在整機上的落點并不統一。東田嵌入式無風扇機型里有以mini PCIe承載的，也有以M.2承載的，DTB-2042-5205U就用M.2 E key 2230支持WIFI;同一條產品線按核心特性與技術規格逐款區分，無線配置隨之不同。

　　結語

　　無線的分工寫在距離與現場條件里，不在制式的新舊上。把無風扇mini主機放進方案之前，先寫清設備會不會移動、要不要跨區、現場有沒有覆蓋，再去定模塊、卡座與天線位置，剩下的才是比型號。

　　FAQ

　　三種無線能不能互相替代？

　　不能。Wi-Fi管局域范圍的高帶寬接入，藍牙管短距低功耗的傳感與配網，4G與5G管跨區域的廣域連接，三段距離各有成本與前提，按現場條件選用而不是按新舊排序。

　　沒有SIM卡座還能用4G嗎？

　　可以外接。板載帶SIM卡座的機型直接插卡使用;沒有卡座的機器可以經USB外置4G模塊取得單一網段的連接。哪種做法合適，取決于這臺機器要連幾個運營商、要不要換網。

　　無線信號不好，是不是換個模塊就行？

　　先看安裝與天線。金屬遮擋、反射與設備自身干擾會直接壓低鏈路質量，天線位置與朝向的影響往往大于模塊檔次;現場覆蓋本身不足時，再好的模塊也補不上。

　　無風扇mini主機是不是都帶無線？

　　不是。無線能力在整機上是按部件配置的：要有模塊插槽、SIM卡座與天線接口，不同機型配的部件不一樣。選型時對著要用的無線方式，看整機上有沒有對應部件。
