在自動化產線中，氣動控制是設備執行的核心，傳統「PLC+IO模塊 + 普通匯流板」方案，長期面臨線纜繁雜、調試周期長、故障排查難、改造升級繁瑣等痛點。總線閥島、總線匯流板作為氣電一體化的智能氣動控制方案，正在新能源、汽車制造、物流分揀、3C電子、水處理等行業大規模落地。但很多工程師分不清兩者差異，不同工況該如何選型？

本文結合多行業細分場景，拆解選型邏輯與產品適配優勢，助力產線降本增效。

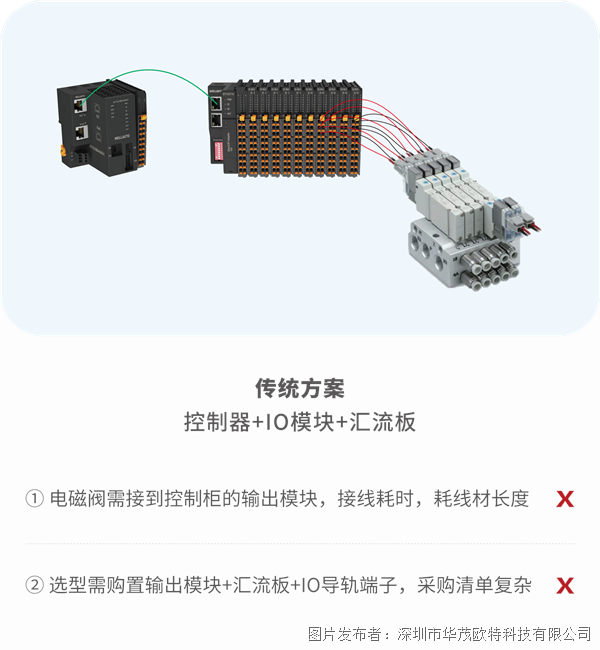

傳統氣動控制方案，電磁閥信號需要點對點拉線纜回到控制柜IO模塊，閥位越多，線纜數量成倍增加。設備調試時接線對點工作量巨大；產線出現故障，需要逐根線路、逐個閥位人工排查；后期產線改造增加閥位，又要重新布線，時間與人力成本居高不下。

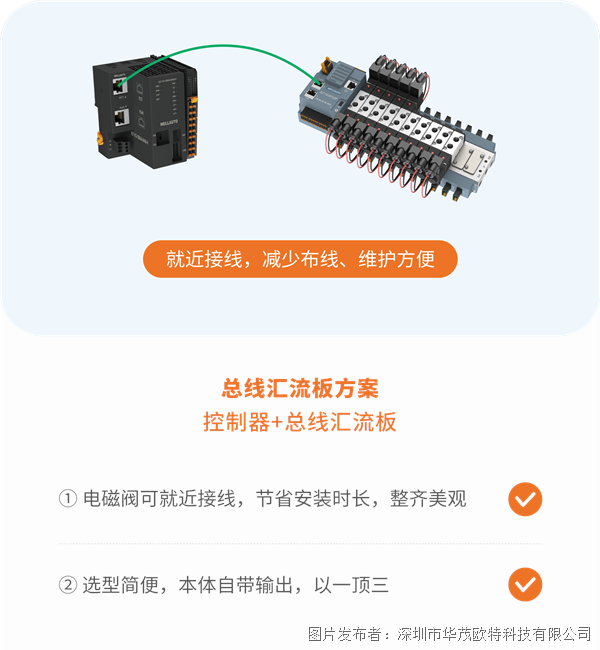

總線閥島與總線匯流板的出現，將氣路分配、IO 采集輸出、工業總線通訊高度集成，依靠一根總線替代數十根控制線纜，實現電磁閥就近部署，把氣動控制接入工業現場總線網絡，實現狀態診斷、故障報警、模塊化擴展，從硬件、布線、調試、運維全鏈條優化產線氣動控制系統。

一、核心概念厘清：總線閥島與總線匯流板底層邏輯

很多初次接觸總線IO方案的工程師，容易將兩款產品混淆，二者雖都依托現場總線通訊，實現分布式IO信號接入，但是硬件定位、集成對象、功能架構有著本質區別。

總線匯流板，

核心定位是分布式信號轉接采集單元。

本體集成匯流板和承擔總線信號轉換，可以將傳感器、氣缸磁性開關、接近開關、光電開關等各類現場輸入輸出信號，統一接入總線網絡。通過總線協議和PLC交互，完成數字量信號采集與指令輸出，相當于現場信號的 “集散中轉站”。可以在本體匯流板上接入電磁閥和繼電器等，實現對執行器件的驅動，優勢在于信號通道靈活配置。

總線閥島，

是閥片+總線通訊模塊一體化集成產品。

將電磁閥本體、氣路回路、總線通訊接口高度集成在同一個單元內。PLC通過總線下發指令，閥島內部直接完成氣路通斷控制，輸出壓縮空氣驅動氣缸、氣動執行元件動作。它把通訊、電氣控制、氣動回路三者合而為一，是氣動執行機構的一體化控制終端。

簡單來講：總線匯流板側重信號處理與中轉，集成氣路單但不帶閥片；總線閥島側重氣動回路一體化控制，自帶電磁閥氣路。理解這個底層差異，是場景選型的基礎。

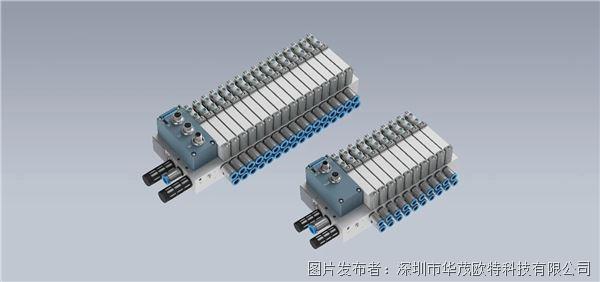

總線閥島（SM1700系列）

整機集成，出廠預裝電磁閥，IP65高防護等級，板式14mm閥，支持內/外先導氣源，支持壓力分區，成品整機發貨，到手即可投入使用，適合惡劣現場、需要高防護、閥位集中的工位，無需自行裝配電磁閥。

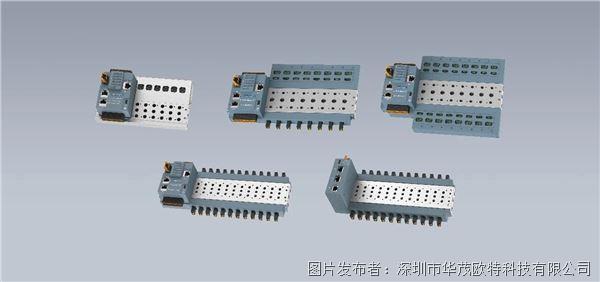

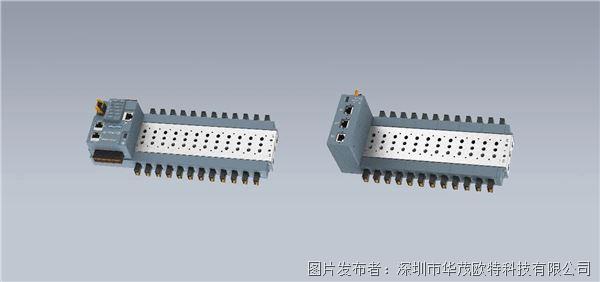

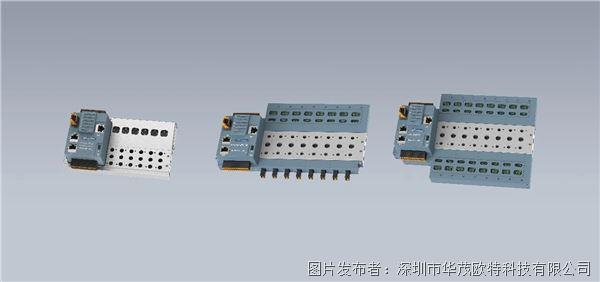

總線匯流板（SM1600/SM1100系列）

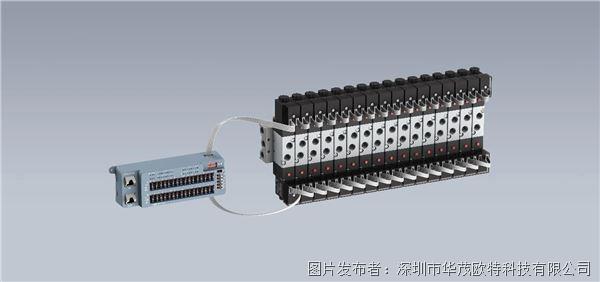

底座式方案，本體集成總線、DI/DO、傳感器供電電源，兼容市面主流電磁閥（亞德客、華茂歐特等4V1/4V2系列），分為直插式、混插式、端子接線式，電磁閥可自由選配，本體自帶IO點位，適合老產線改造、需要復用現有電磁閥、需要采集磁性開關信號、點位分散的設備場景，性價比突出，可靈活組合閥片類型。

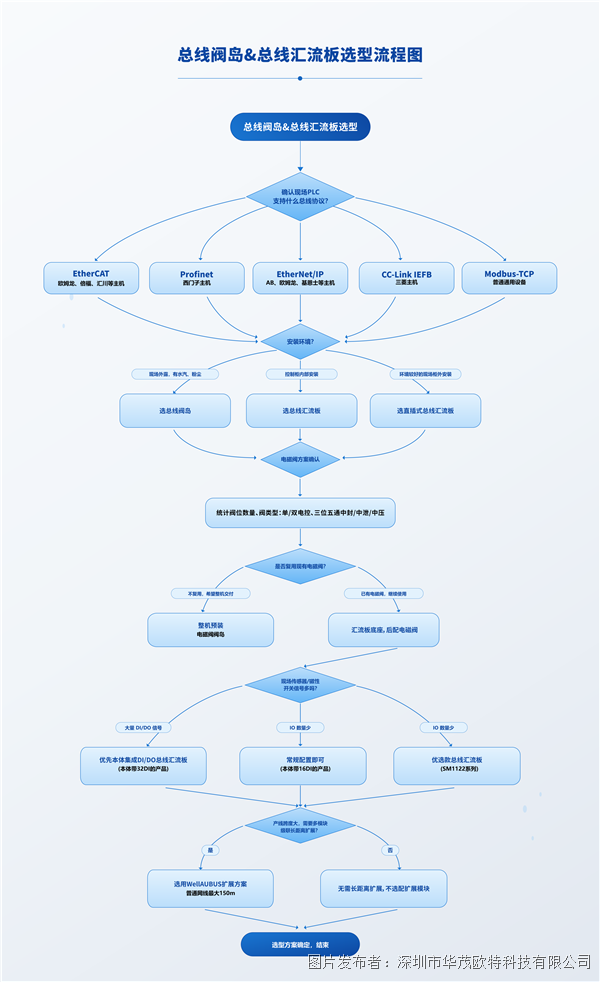

二、多細分應用場景選型指南

場景一：汽車制造、鋰電設備，高粉塵、水汽惡劣工況

工況痛點:  現場粉塵大、有飛濺、部分工位存在噴淋水汽，設備閥位集中，對防護等級、抗振動、系統診斷能力要求高；產線節拍快，停機損失大，故障需要快速定位；部分工位需要壓力分區氣路設計。

選型推薦：SM1700系列現場型總線閥島
