一、項目背景與行業現狀

西安同步研發的SYN5605C型透射式煙度計相應時間檢定儀是機動車尾氣檢測領域核心計量器具，主要用于柴油發動機車輛排氣可見污染物測量，廣泛應用于各級計量院、市場監管部門、機動車檢測站、汽車生產企業、環境監測機構，屬于國家強制檢定計量器具，其量值準確直接決定機動車尾氣排放判定結果，關系機動車環保監管執法的公正性與科學性。

根據現行JJG 9762024《透射式煙度計》檢定規程要求，測量電路響應時間屬于首次檢定、后續檢定、使用中檢驗的必檢項目，規程明確規定煙度計響應時間指標應控制在 0.9s1.1s 區間內，即遮光片全遮光條件下，儀器輸出信號從滿量程 10% 上升至 90% 所用時間，是評價煙度計動態跟蹤煙氣突變能力的關鍵指標。若響應時間指標超標，當柴油車自由加速瞬間排煙時，儀器無法及時捕捉煙氣峰值，會造成煙度測量結果失真，出現誤判漏判，直接影響機動車年檢、環保檢測數據有效性。

在實際檢定工作開展過程中，行業普遍存在諸多痛點。早期缺少專用檢定設備，部分機構依靠人工秒表計時，人為反應延時帶來幾十毫秒級誤差，測量重復性差，數據不具備溯源能力，無法滿足計量建標、現場檢定的技術要求。市面上部分同類檢定設備兼容性有限，僅支持少數品牌煙度計，面對市場主流的南華、佛分、福立、浙大鳴泉等多品牌設備，經常出現通訊協議不匹配，無法直接讀取儀器內部實時采樣數據，只能依靠外部信號觸發間接測量，引入額外系統誤差。同時很多設備體積偏大，重量高，不適合外出下廠到機動車檢測站開展現場檢定工作；部分設備僅輸出最終數值，無法輸出響應變化曲線，不利于故障溯源分析，檢定原始記錄、報告需要人工抄寫，工作效率低下。

為解決上述行業痛點，西安同步電子科技有限公司推出SYN5605C 透射式煙度計響應時間檢定儀，嚴格依據 JJG9762024 檢定規程以及 JJF1482 型式評價大綱研發，專門用于透射式煙度計測量電路響應時間的計量檢定工作，兼顧實驗室建標與現場外出檢定雙重使用場景，為煙度計響應時間項目提供一套完整、可溯源、自動化的檢定解決方案西安同步電...。

二、總體方案設計

2.1 方案目標

1. 完全滿足 JJG9762024 檢定規程對透射式煙度計響應時間全部檢定要求，可完成計量標準建標考核，測量結果可溯源至國家時間頻率基準。

2. 具備串口通訊測量、時間間隔測量雙模式，兼容國內主流煙度計品牌，解決多品牌協議適配難題，實現自動化采集、曲線繪制、數據存儲輸出。

3. 兼顧實驗室固定檢定與外勤現場檢測，設備小型輕量化，適應檢測站復雜電磁、溫濕度現場環境。

4. 降低人工干預，減少人為計時帶來的測量誤差，提升檢定效率，可導出原始數據，支撐檢定證書出具、不確定度評定工作。

2.2 設備選型：SYN5605C 透射式煙度計響應時間檢定儀

SYN5605C型 不透光響應時間測試儀是針對煙度計響應時間檢定開發的專用標準儀器，內部搭載高穩定恒溫晶振時基，提供高精度時間測量，整機結構緊湊便攜，集成多種通訊協議，支持兩種測量模式自由切換，適配計量實驗室、外出現場檢定兩類場景。

核心技術指標

1. 響應時間測量范圍：0～9.998s；測量最大允許誤差 ±2ms；多檔分辨率可選：2ms/10ms/20ms/100ms/200ms，完全優于規程對標準器誤差限值要求西安同步電...。

2. 時間間隔測量范圍 0.1ms5999.9ms，示值誤差 ±(0.1ms+1%× 周期)，重復性 1%，兼顧脈沖信號測量需求。

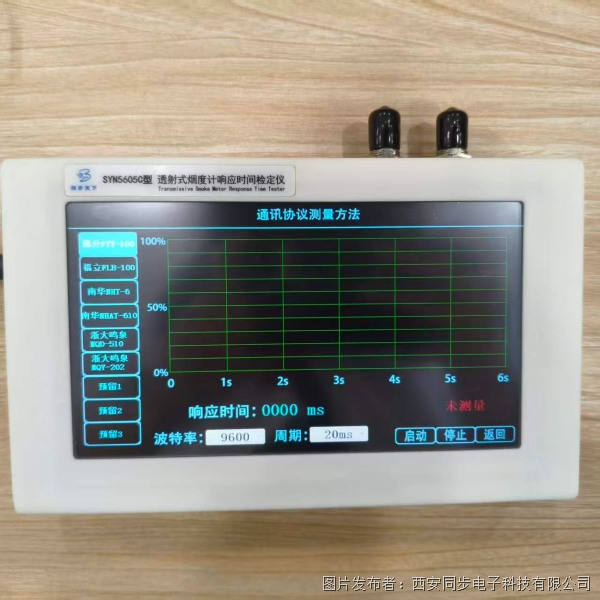

3. 內置佛分、南華、福立、浙大鳴泉 4 套主流煙度計通訊協議，RS232C 串口通訊，可直接和被測煙度計對接，讀取煙度計實時輸出數值，自動計算 10%90% 的響應時間，同步繪制響應變化曲線，直觀觀測儀器動態響應過程，便于分析儀器故障原因西安同步電...。

4. 內置標準 5kHz 時鐘輸出，方便本儀器送第三方機構計量校準，實現量值溯源。

5. 整機尺寸 220mm×160mm×55mm，重量≤1.2kg，DC12V 供電，功耗低，可適配現場外接直流電源，便于攜帶外出開展下廠檢定工作，工作溫度 0℃~50℃，適應檢定現場復雜環境條件。

6. 支持數據本地保存，可上傳電腦，導出原始記錄，減少人工抄寫，為檢定報告、不確定度評定提供原始素材。

三、檢定工作流程

本方案提供兩種測量模式，可根據被測煙度計接口條件靈活選用，完全匹配 JJG9762024 操作流程。

模式一：串口通訊測量模式（優先推薦）

該模式通過串口直接讀取煙度計內部實時采樣數據，是規程推薦的方法，系統誤差最小。

1. 將 SYN5605C 型煙度計電路響應時間測試裝置開機預熱，被測透射式煙度計開機充分預熱，達到儀器穩定工作狀態。

2. 使用配套串口線纜連接檢定儀 RS232 接口與煙度計數據通訊口，在 SYN5605C 操作界面選擇對應煙度計品牌協議（南華 / 佛分 / 福立 / 浙大鳴泉），建立通訊。

3. 將全遮光片放置煙度計光路入口待命，設備進入響應時間測量等待狀態。

4. 快速將全遮光片插入煙度計光路，光路瞬間完全遮擋；檢定儀實時接收煙度計上傳的不透光度數據，自動記錄時間軸，捕捉 10% 滿量程、90% 滿量程兩個特征點，自動計算兩者時間差即為響應時間，同時屏幕生成完整響應曲線。

5. 按規程要求重復多次測量，儀器保存多組測試數據；可上傳至電腦，保存原始數據及響應曲線，用于記錄歸檔。

6. 將測得結果和規程限值 0.91.1s 對比，判定該項指標合格與否。

模式二：時間間隔測量模式（備用模式）

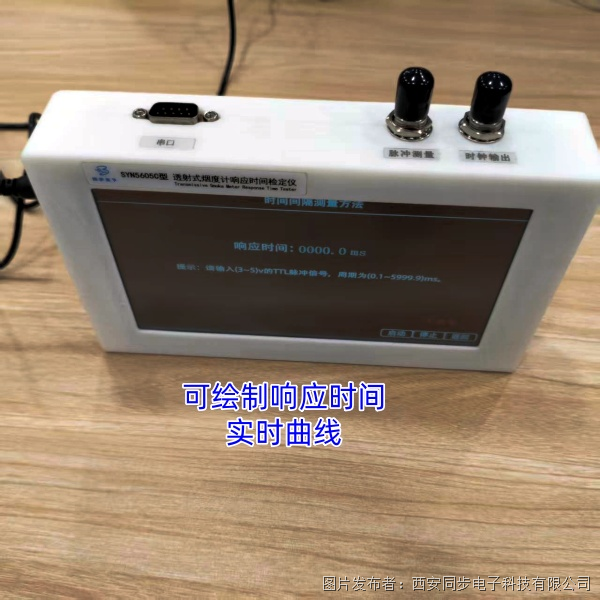

當被測煙度計不支持串口輸出，或者協議不在內置列表，可使用時間間隔測量模式完成檢定。通過外部觸發信號，采集遮光動作觸發時刻與煙度計輸出信號達到 10%、90% 的時間間隔，完成響應時間測量，保障無通訊接口的老舊煙度計也可開展檢定。

四、方案優勢

4.1 符合法規，滿足建標考核需求

整套方案嚴格對標 JJG9762024《透射式煙度計》、JJF1482 型式評價大綱，SYN5605C 測量誤差 ±2ms，遠優于規程對標準器最大允許誤差要求，可作為計量標準裝置配套標準器，滿足各級計量院新建、復查計量標準考核，檢定結果具備法律效力，出具原始記錄可直接支撐檢定證書編制。

4.2 多品牌兼容，兩種測量模式適配復雜工況

內置國內市面主流煙度計四家廠商通訊協議，絕大多數在用透射式煙度計可以直接串口對接；針對老舊無串口設備，切換時間間隔模式，覆蓋全部在用煙度計檢定需求，解決以往一臺設備只能測少數機型的局限。同時可實時繪制響應曲線，不僅給出最終數值，還能夠直觀看到上升沿變化，便于判斷煙度計電路濾波參數異常、響應遲緩等隱性故障，方便技術人員分析儀器問題。

4.3 便攜設計，兼顧實驗室與外勤現場檢定

整機輕量化，重量僅 1.2kg，體積小巧，支持直流供電，計量人員外出到機動車檢測站現場開展批量檢定，無需笨重大型設備，大幅提升外勤檢定效率。以往外出檢定需要攜帶多套輔助設備，本方案一套主機完成全部響應時間檢定工作。

4.4 自動化測量，降低人為誤差

摒棄傳統人工秒表計時，儀器自動捕捉 10%、90% 特征點，自動計算響應時間，消除人眼反應、手動計時帶來幾十毫秒級誤差，提升測量重復性。數據可存儲導出，減少人工抄寫記錄帶來錯記漏記，檢定原始記錄完整留存，便于后期復核、不確定度評定。

4.5 量值可溯源，設備可校準

儀器自帶內部標準時鐘輸出端口，可定期送第三方計量機構開展整機校準，實現時間參數量值向上溯源，保證檢定裝置持續可靠，符合計量實驗室質量體系管理要求。

五、方案總結

透射式煙度計響應時間是保障柴油車尾氣檢測準確的關鍵計量指標，傳統檢定手段存在誤差大、兼容性差、現場使用不便等諸多短板。SYN5605C 型煙度計電路響應時間以高精度時頻測量技術為基礎，嚴格對標國家檢定規程，采用雙測量模式設計，兼容國內主流煙度計，集自動測量、響應曲線繪制、數據存儲導出于一體，兼顧實驗室計量建標與外勤現場檢定。
