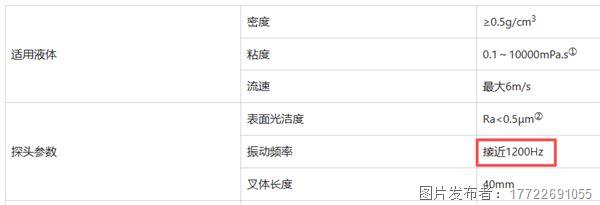

生產現場中做液位報警、泵保護和聯鎖，常會碰到音叉液位開關?？磪?shù)表的時候，有些型號會標接近1200Hz的振頻。

音叉液位開關測量原理很簡單，叉體通電以后一直保持振動，液體碰到叉體以后，叉體受到的阻力變大，振動狀態跟著發生變化，電路檢測到這個變化以后，再輸出開關量信號。

所以這類儀表能不能用得穩，主要看叉體振得穩不穩、介質碰上以后變化夠不夠明顯，以及現場的機械振動、掛料、溫度變化會不會影響判斷。1200Hz左右，就是音叉在這些因素之間選出來的一個工作頻率。

為什么會用到接近1200Hz的振頻？

現場儀表很少是在安安靜靜的環境里工作。

儲罐邊上常常有攪拌器，管線上有泵，裝置區還有電機、壓縮機，設備一開起來，管道和罐體多少都會帶點振動。音叉裝在這些設備上，外面的機械振動同樣會傳到叉體。

常見設備振動多數集中在相對低的頻率范圍，音叉把自己的工作頻率做到1200Hz左右以后，和現場很多機械振動拉開了距離，控制電路識別自己的振動信號會輕松一些。

這點在泵出口管線、帶攪拌的罐體以及振動比較明顯的設備上更容易看出來。現場機械振動一多，液位開關要是自己的振動特征做得太接近外部干擾，信號就容易跟著亂；工作頻率拉開以后，儀表判斷液位會穩很多。

1200Hz振頻的優勢

音叉液位開關靠的是振動變化。

叉體在空氣里振動時阻力小，液體升上來以后，液體會拖住叉體，振幅、相位或者振動頻率都會出現變化，具體檢測哪個量，要看廠家的電路設計。

1200Hz的叉體每秒振動約1200次，介質一接觸叉體，電路在短時間內就能連續采集到多次振動變化，對高液位報警、低液位報警、泵空轉保護這些場合來說，響應速度基本都夠用。

現場用這種開關，無需追求更快動作。比如罐子里液位正常上漲，從叉體剛碰到液體，到繼電器動作差個幾十毫秒，工藝上感受很小，反倒是信號穩、少誤動作更加省事。

所以有些廠家還會在程序里加一點確認時間，連續檢測到介質以后再輸出信號，這樣液面晃動、飛濺或者短時間掛液，對開關動作的影響會小一些。

輕質油、溶劑的對叉體設計要求高

水類介質比較好測，因?yàn)椴骟w一碰到水時，振動狀態會變化很明顯。

柴油、煤油、溶劑以及一些密度比較低的液體，對叉體產生的阻尼變化會小一些，這時候叉體尺寸、振動頻率、驅動能力以及檢測電路的靈敏度都要配合好。

1200Hz只是其中一個參數。

同樣標1200Hz的兩只音叉，叉齒長度、厚度、材質和驅動方式有差別，實際能測到的介質密度也會有差別，所以現場選型時只盯著頻率意義有限，還得看廠家給出的允許介質密度、黏度和工作溫度。

遇到輕質油品，參數表里的“低介質密度”比高振頻更有用。

頻率不是越高越好

音叉工作頻率和叉體尺寸、厚度、材料、加工精度都有關系。

頻率做得越高，叉體通常要相應調整得更短、更硬或者更輕，對加工一致性和裝配要求也會跟著提高。叉體焊接、表面處理、壓電陶瓷安裝這些地方稍有差異，諧振點就可能發生變化。

現場溫度也一直在變。

冬天和夏天、冷罐和熱罐，金屬材料的彈性和尺寸都會有一點變化，壓電元件的特性同樣會跟著溫度變化，所以工業音叉一般都會留出合適的工作余量，再通過驅動和檢測電路把振動控制在穩定范圍內。

1200Hz更適合看成某一類叉體結構選出來的工作點。市場上的音叉液位開關還有幾百Hz、接近1kHz以及其他頻率設計，各家的叉體結構和檢測方式不同，單靠一個頻率數字很難判斷產品水平。

如何判斷音叉好不好用？

干儀表維護的時候，振頻一般只是參數表里的一項，現場更關心的是裝上以后能不能長期穩定動作。

比如叉體根部的結構做得怎么樣，介質容易掛料的場合能不能正常脫料，316L材質能不能扛住現場介質，過程溫度高的時候電子部分穩不穩，管道有振動的時候會不會亂報警，這些都和實際使用關系很大。

安裝方式也很關鍵。

側裝時要考慮叉齒方向和流體沖擊，頂裝時要考慮插入深度，黏稠介質還要著重檢查叉體周圍有沒有容易積料的死角。當現場有些音叉動作異常，但拆下來檢查儀表是好的，問題常常出在安裝位置、掛料或者工藝沖擊上。

還有一種比較常見的情況，就是設備檢修以后音叉重新安裝，法蘭方向、插入深度或者叉齒朝向發生變化，開車以后動作狀態和原來有差別。所以換表或者復裝時，把原來的安裝位置和方向留個記錄，后面排故會省很多時間。

1200Hz說明什么？

從現場使用角度看，1200Hz說明這只音叉的機械結構和驅動電路圍繞這個頻率進行了設計。

這個頻率可以讓叉體保持比較穩定的振動，同時讓介質接觸前后的振動變化容易被電路識別，還能和現場很多低頻機械振動拉開一定距離。

很多進口音叉液位開關也是以這個頻率為標準進行設計，但至于一只音叉液位開關到底好不好用，還得放到具體工況里看。

介質密度夠不夠、黏度多大、有沒有掛料、溫度多高、安裝位置振動大不大，這些條件和叉體結構、電路處理配合起來，才決定這只表到了現場以后是一直安穩運行，還是隔三差五需要儀表工過去處理。
