一、系統需求分析

在化工、建材、食品等行業的大宗物資倉儲中，物資以托盤為基本作業單元，依靠叉車完成搬運。傳統作業模式下，叉車司機每完成一次搬運即需停車掃碼或手工登記，作業流程被打斷，數據采集嚴重滯后于實物流轉。以某化工廠為例，日出入庫操作約200-300托，倉庫面積約5000㎡，傳統模式下月底賬實差異率長期偏高。本文圍繞UHF RFID技術在托盤自動識別場景中的應用展開，重點介紹系統架構、硬件選型、關鍵算法以及與WMS對接的工程實現，為工業倉儲場景的自動化數據采集提供可復用的技術參考。

系統需滿足以下技術需求：

1.非接觸式自動識別：叉車無需停留，經過庫門即完成標簽讀取

2.批量識別能力：單次可同時讀取多個托盤標簽

3.方向自動判別：區分入庫與出庫操作

4.數據實時同步：與WMS系統實時對接，消除人工錄入環節

5.異常自動告警：未授權出入、方向錯誤等場景觸發告警

6.環境適應性：適應化學品揮發、溫濕度波動、叉車振動等工業環境

二、系統架構設計

系統采用感知層—傳輸層—應用層三層架構。

感知層負責標簽數據的物理采集，由UHF RFID電子標簽、四通道讀寫器、天線組成。標簽安裝于托盤底部，讀寫器與天線部署于倉庫庫門。

傳輸層負責數據回傳與預處理。讀寫器通過TCP/IP將原始標簽數據上傳至中間件，中間件完成去重、過濾、事件封裝后，通過RESTful API推送至應用層。

應用層負責業務邏輯處理與系統對接，包含出入庫管理、庫存管理、異常告警、看板展示四個模塊，并通過標準API接口與WMS系統對接。

數據流向：叉車運載托盤經過庫門 → 讀寫器捕獲標簽數據 → 中間件去重/過濾 → 業務邏輯處理（方向判斷、狀態校驗）→ WMS接口同步 → 庫存更新。

三、硬件選型與部署

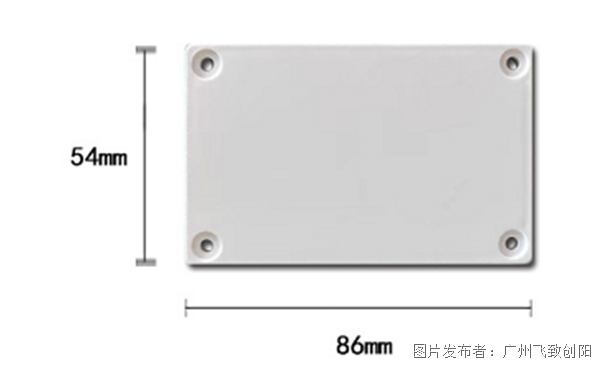

3.1 RFID電子標簽

標簽選型需考慮化工倉庫環境中的化學品揮發、溫濕度波動、叉車振動等因素：

標簽安裝于托盤底部，通過鉚釘固定。底部安裝可避免叉車叉齒直接碰撞，工程塑料封裝抵御振動沖擊。

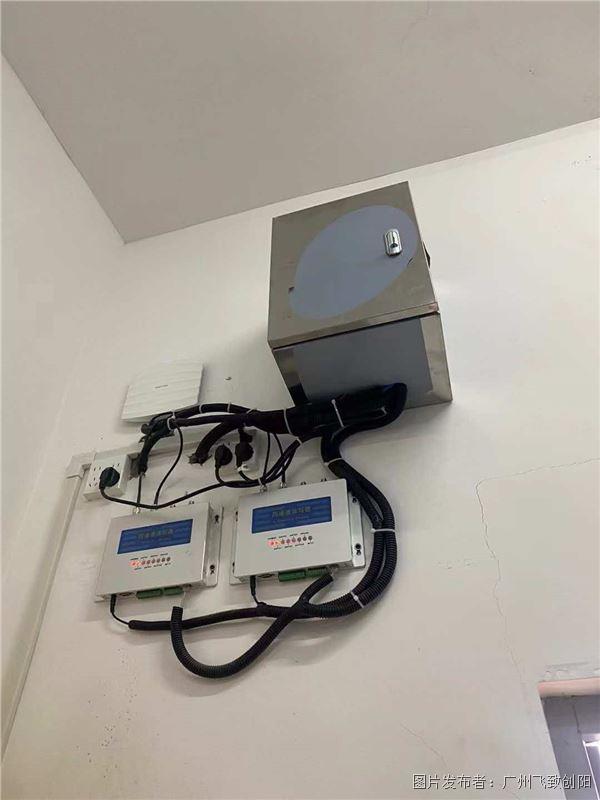

3.2 四通道讀寫器

四通道設計可同時連接4個天線，覆蓋庫門的寬度和高度方向，確保叉車無論從哪個角度經過，標簽信號均能被穩定捕獲。

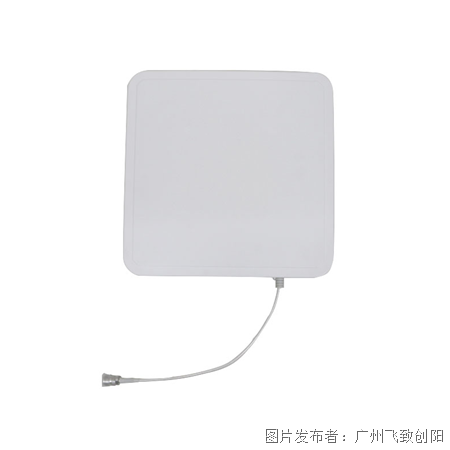

3.3 天線部署方案

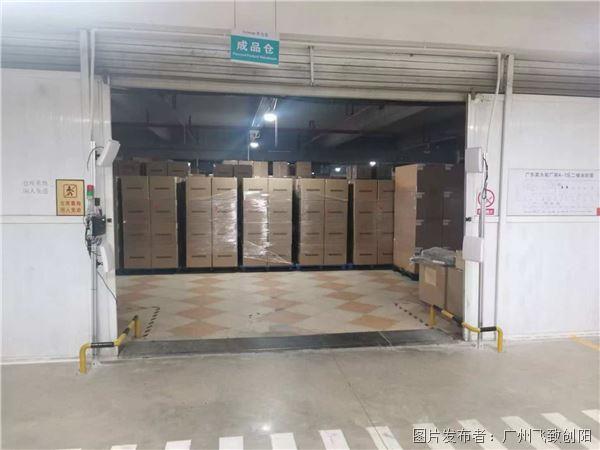

每扇庫門部署4個9dBi線極化天線：

安裝位置：庫門兩側框架，距地面高度1.5m和2.5m各一對，形成交叉覆蓋

覆蓋邏輯：四天線交叉覆蓋消除讀取盲區，適應叉車居中、偏左、偏右、斜向等不同角度通過

功率調試：根據庫門實際寬度調節發射功率，避免相鄰?fù)ǖ老嗷ジ蓴_

叉車適配：現場常用3-5種不同品牌型號的叉車，對天線信號遮擋情況各異，需逐一測試驗證

四、關鍵技術與工程實現

4.1 防碰撞算法

多輛叉車同時經過庫門時，讀寫器需應對多標簽同時響應的場景。系統采用動態Q值防碰撞算法：讀寫器發送Query命令后，標簽在設定范圍內隨機選擇時隙響應；檢測到時隙沖突時動態調整Q值并重發Query；單標簽響應時讀取數據并將其標記為靜默，Q值遞減。

該算法根據標簽響應沖突情況動態調整Q值，在標簽數量變化時保持較高的盤存效率，確保多輛叉車同時經過時標簽讀取不遺漏、不錯亂。

4.2 數據去重機制

叉車經過庫門時，讀寫器以每秒200-400次的頻率持續讀取同一標簽，須在單次經過中只記錄一次。系統以標簽TID+庫門ID+時間窗口（5秒）為組合鍵進行去重，窗口內僅保留首次讀取記錄，后續標記為重復并丟棄。

4.3 斷網緩存與續傳

工業現場網絡環境可能存在波動，系統采用本地緩存+自動續傳機制：讀寫器實時數據通過TCP/IP傳輸至中間件；中間件內置本地緩存，網絡中斷時數據本地存儲；網絡恢復后按時間戳順序補傳，標記補傳標識；補傳數據與WMS進行版本比對，避免重復寫入。

五、與WMS系統對接

5.1 接口設計

協議：RESTful API over HTTPS

鑒權：API Key + Bearer Token

數據格式：JSON

5.2 主要API接口

5.3 事務一致性保障

先確認后消費：WMS成功處理后返回ACK，系統才標記記錄完成

異常自動重試：指數退避（1s/2s/4s/8s/16s），上限5次

超時處理：超過重試上限后進入死信隊列，觸發運維告警，人工介入

六、部署關鍵參數

七、性能指標

八、適用場景與推廣價值

本方案適用于以下技術場景：

-以托盤為基本作業單元的大宗物資倉庫

-依賴叉車作業、難以人工逐件掃碼的搬運場景

-需要與WMS/ERP系統自動對接的數據集成場景

-對出入庫實時性、準確性要求較高的作業環境

方案可復用到化工、建材、家電、汽車零部件、食品飲料等行業的托盤化倉儲管理，為工業倉儲場景的自動化數據采集提供了一套可復用的工程化參考。

從應用價值來看，本方案的核心貢獻在于將RFID自動識別技術與倉儲作業流程深度融合，使叉車作業與數據采集同步完成，從根本上解決了“實物移動了、賬沒跟上”的行業共性問題。隨著工業倉儲對數據實時性和準確性的要求持續提升，基于UHF RFID的托盤自動識別方案具備廣泛的推廣前景。
