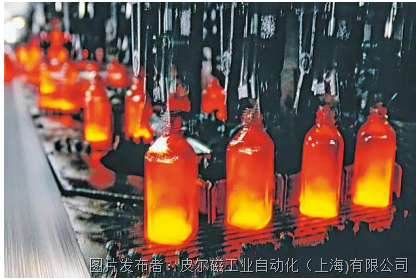

熱處理，這個詞聽起來有點兒專業，但其實它離我們并不遙遠。金屬熱處理、玻璃制造、塑料注塑、油漆烘烤、食品烘焙、谷物烘培、紡織纖維脫毛等，很多工業生產都離不開“燒”這一步。很多的設備和行業都在使用傳統的燃燒方式來獲取熱能，例如天然氣燃燒、石油燃燒、氫氣燃燒等。燃燒這件事，可不是“點著火就行”那么簡單。

燃燒控制，痛點在哪？

在燃燒工藝中，有三件事必須做好：

●點火控制：確保燃燒器順利點燃

●漏檢控制：防止燃?xì)庑孤┰斐砂踩[患

●安全控制：滿足ISO 13577-2等功能安全標準的要求。在標準《ISO 13577-2—工業燃燒爐及其相關處理設備的安全部分》中，對于燃料供應管路上的壓力監控以及燃燒過程中的溫度監控都有明確的要求，需要進行風險評估來判定所需要達到的安全等級，如此便涉及到功能安全控制的部分了。

     通常的做法是在具有燃燒工藝的設備上配備點火控制器、漏檢控制器以及安全控制器。三臺控制器各管一部分，這就導致設備電柜內控制器件多且復雜，給電氣調試人員帶來了不小的挑戰。很多傳統的點火控制器不具備通訊和良好的故障診斷功能，導致最終用戶在設備的后續使用階段遇到點火故障時往往也是摸不著頭腦，找不到故障原因，需要麻煩設備廠家上門進行故障排除。最要命的是很多進口老舊型號的點火、漏檢控制器都已經或臨近停產，對于用戶而言，飽受備品備件和型號替換問題的困擾。

“王炸”方案: 一臺控制器搞定點火、漏檢和安全

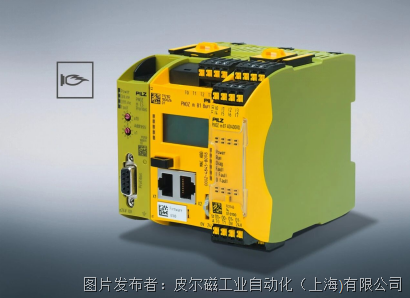

     皮爾磁PILZ的模塊化可編程安全控制器PNOZmulti系統，不僅能做傳統的功能安全控制（急停、安全門等），還能扛起點火控制和漏檢控制的重任，其核心“部件”就是一款針對燃燒工藝的專用基礎模塊—PNOZ m B1 burner。它能夠最多同時管控12臺獨立燃燒爐的點火與漏檢。通過免費的圖形化編程軟件PNOZmulti Configurator中提供的Burner Management System功能塊，用戶就能輕松地實現燃燒控制所需的所有功能。

     Burner Management System功能塊經過TüV SüD認證，符合ISO 13577-2，EN 746-2，EN 298，EN 60730，EN 50156相關標準要求，用戶只需要簡單配置，就能實現燃燒控制所需的全部功能——免費、直觀、零門檻。

不止于此：壓力、溫度、火焰，統統拿下！

     PNOZ m B1 burner是一個具備擴展能力的基礎模塊，右側可最多擴展12個安全I(xiàn)/O模塊和6個非安全I(xiàn)/O模塊。其中12個安全I(xiàn)/O模塊同時支持?jǐn)?shù)字量和模擬量輸入，就可以將燃料管路上的壓力傳感器（4~20 mA）信號直接給到PNOZmulti系統，實現安全壓力監控。此外皮爾磁PILZ也將在近期推出安全溫度監控以及安全火焰監控的擴展模塊，這樣設備上的RTD熱電阻或者RC熱電偶信號就可以被PNOZmulti系統直接監控，熱電極產生的微安μA信號也可以被PNOZmulti系統直接讀取。

     也就是說，一臺控制器=點火+漏檢+安全+壓力+溫度+火焰監控，真正實現了“一機統管”。

     一套統一的控制系統，通過簡單的圖形化編程即可實現多臺燃爐的同步控制，相比采用多臺獨立的BCU燃燒控制模塊的方案，在成本上要降低不少，而且PNOZmulti系統豐富的故障診斷信息以及外部通訊協議，大大減少了用戶現場調試的時間和設備后續維護的壓力。
