一個零件看似簡單的“厚度”，往往決定了產品的強度、重量、成本乃至使用壽命。從手機中框、塑料支架，到新能源汽車壓鑄件、航空結構件，壁厚是否均勻、是否符合設計要求，直接影響產品質量。

然而，厚度測量從來不是一件簡單的事。外表面容易測量，內部結構卻難以觸達；規則平面容易判斷，復雜曲面卻很難定義“真實厚度”；而生產現場真正關心的，往往也不是幾個測量點，而是整個零件的厚度分布情況。

針對這些挑戰，ZEISS INSPECT提供了一套完整的材料厚度分析解決方案，能夠從單點檢測、截面分析到全局壁厚評估，再到批量趨勢監控，實現從“測厚度”到“管厚度”的完整閉環。

厚度在三維檢測中究竟是什么？

在二維圖紙上，厚度通常只是兩條線之間的距離，但在三維模型或掃描數據中，厚度則代表從一個表面到另一側表面的實際間距。

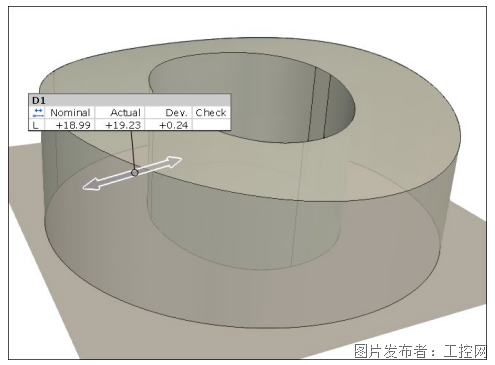

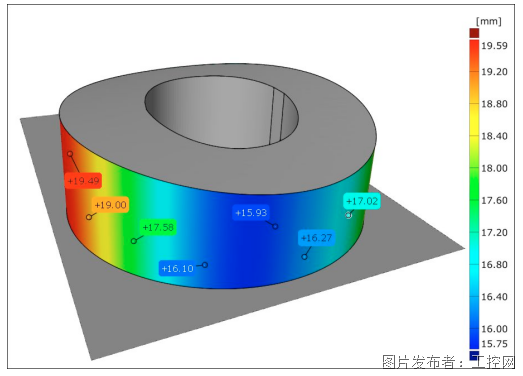

ZEISS INSPECT會基于掃描數據或CAD模型，在表面上自動計算對應位置的厚度，并將結果以彩色云圖形式呈現。工程師不僅能獲得具體數值，還能快速發現局部過厚、過薄或壁厚不均等問題。

根據不同檢測需求，軟件支持三種主要分析方式：

●整體面到面的厚度分析

●指定截面的厚度分析

●關鍵位置的局部厚度檢測

同時還能將實測結果與理論值進行比較，并支持多批次趨勢分析。

快速掌握整件壁厚分布

面到面厚度分析：

對于大多數應用場景，面到面厚度分析是最常用的方法。

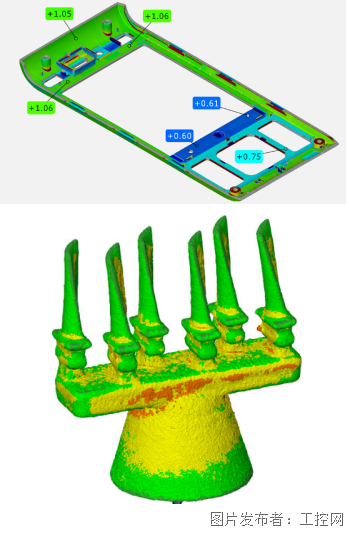

無論是注塑件、壓鑄件、管件還是薄壁結構件，軟件都可以自動計算整個零件的壁厚分布，并生成直觀的厚度云圖。工程師通過顏色變化即可快速識別異常區域，例如局部過薄導致的強度風險，或局部過厚引發的縮痕和變形問題。

其計算原理并不復雜。軟件會在表面各個采樣點建立法向方向，沿法向搜索另一側表面的位置，并計算兩者之間的距離。隨后對整個區域重復這一過程，最終形成完整的厚度分布結果。實際操作中，只需在“檢測”菜單中選擇“創建材料厚度（曲面）”，設置最大厚度、最小厚度及法向夾角等參數，即可自動生成厚度分析結果。

除了彩色云圖外，軟件還會同步輸出最小值、最大值、平均值和標準差等統計數據，并可根據公差要求自動高亮超差區域，大幅提升分析效率。

對于存在加強筋、復雜曲率或特殊結構的零件，還可以通過調整搜索方向、采樣密度以及分析區域，進一步提高計算準確性。

聚焦關鍵位置

截面厚度分析

有些情況下，工程師更關心某一高度或某個特定位置的厚度變化，例如管件截面、連接區域或關鍵裝配位置。此時，截面分析往往比整體云圖更加直觀。

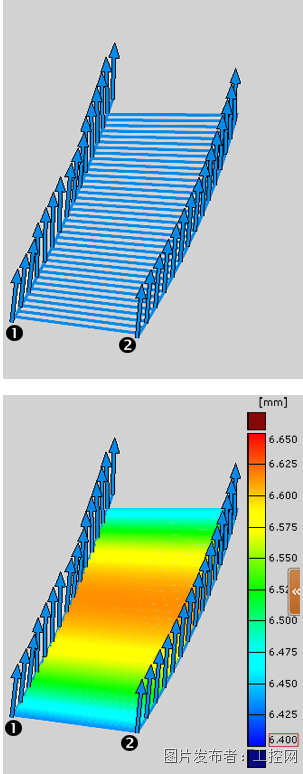

ZEISS INSPECT支持在零件任意位置創建截面，通過分析截面內外輪廓之間的距離，獲得連續的厚度分布曲線。對于規則結構，可以直接建立兩條對應輪廓曲線進行連續距離計算；對于復雜自由曲面，則可以從已經生成的整體厚度場中提取指定截面數據。

這種方式不僅能夠清晰展示局部變化趨勢，還能方便地獲取截面上的最小厚度、最大厚度以及關鍵尺寸位置的數據。當需要形成檢測報告時，軟件還支持按照固定間距自動生成采樣點，并將對應厚度值直接輸出到表格中，滿足品質記錄和客戶審核需求。

關注關鍵尺寸

局部厚度檢測

很多圖紙并不要求整個區域都進行厚度評價，而是重點關注某幾個關鍵位置，例如孔邊、加強筋根部或受力區域。

針對這種需求，ZEISS INSPECT提供“材料厚度檢測點”功能。用戶可以手動選擇檢測位置，也可以批量自動生成測量點。軟件會實時顯示對應厚度值，并支持設置公差范圍。當厚度超出要求時，系統自動提示異常。這種方法特別適用于生產過程中的快速驗證和SPC質量監控。相比全局分析，運算速度更快，結果也更容易納入日常質量控制體系。

讓偏差一目了然

實測與理論對比

很多時候，客戶想知道的不只是“厚度是多少”，而是“與設計相比偏差了多少”。

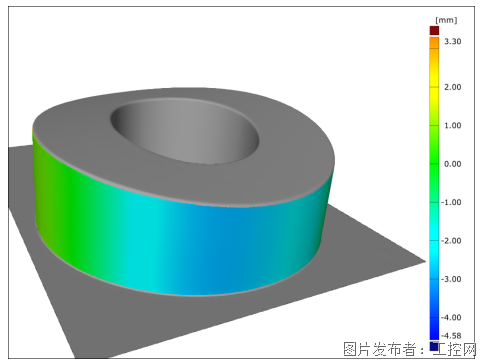

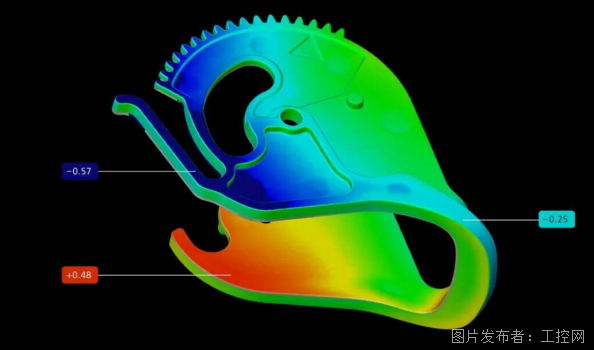

ZEISS INSPECT的材料厚度比較功能可以直接將實測厚度與CAD標稱值進行對比，生成厚度偏差云圖。

通過顏色分布，工程師能夠快速定位偏厚或偏薄區域。軟件還支持自定義雙邊公差，并自動統計超差區域面積占比。例如，可直接生成“不合格區域占總面積3.7%”等結果，為客戶溝通和質量評估提供直觀依據。相比單純的測量數值，偏差分析更容易反映工藝問題，也更有利于定位改善方向。

從單件分析到批量管

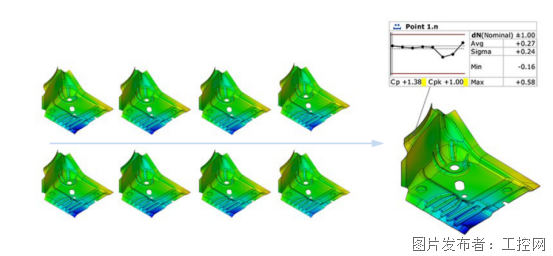

質量管理關注的不僅是一件產品是否合格，更關注生產過程是否穩定。在ZEISS INSPECT中，可以針對同一產品不同批次的數據使用統一的厚度分析策略進行測量，并持續跟蹤關鍵指標變化。

例如監控最小厚度是否持續下降、平均厚度是否發生漂移，或者超差比例是否逐漸增加。通過趨勢分析，工程師能夠提前發現工藝波動，而不是等到產品失效后再追溯原因。

結合PiWeb等質量管理系統，還可形成完整的追溯報告，實現從檢測到過程管理的閉環。

支持光學掃描與CT數據分析

無論數據來自光學三維掃描設備，還是工業CT系統，ZEISS INSPECT均可完成厚度分析。

對于光學掃描數據，軟件基于表面網格進行計算，適用于外表面結構分析；對于CT數據，則可以獲取完整的內部結構信息，特別適合壓鑄件、塑料件以及復雜內腔零件的壁厚檢測。借助CT數據，即使完全不可見的內部區域，也能獲得準確的厚度分布結果，為研發和生產提供更全面的質量信息。

從整體壁厚云圖、截面分析

到關鍵檢測點、偏差評估和批量趨勢管理

ZEISS INSPECT構建了

一套完整的材料厚度分析流程

當需要快速了解整體壁厚分布時

可以使用“材料厚度（曲面）”分析

需要關注關鍵區域時，可采用厚度檢測點

需要向客戶展示設計偏差時

則可直接生成厚度比較報告

對于越來越復雜的產品結構

僅靠傳統點測已經難以滿足質量控制需求

通過ZEISS INSPECT

厚度不再只是一個數字

而是一張覆蓋整個零件的質量地圖

讓潛在風險無處隱藏

點擊下方

立即體驗ZEISS INSPECT軟件

帶來的高效測量體驗
