在工業以太網部署中，防水RJ45連接器承擔著雙重使命：既要保證數據傳輸?shù)男盘柾暾?，又要抵御現場的潮濕、粉塵、振動和電磁干擾。然而，很多工程師在選型時容易陷入兩個極端——要么只盯著防護等級，忽略了EMC接地設計；要么過度關注屏蔽參數，卻忽視了密封結構的長期可靠性。

本文從選型實戰角度出發，圍繞防護等級、EMC接地、鎖緊結構、觸點可靠性四個維度，梳理工業網絡防水RJ45連接器的選型要點與接地施工規范，幫助工程師在方案階段就把問題規避掉。

一、防護等級：不是越高越好，而是要匹配工況

防水RJ45連接器的防護等級通常以IP代碼標示，但不同工業場景對防護的實際需求差異很大。

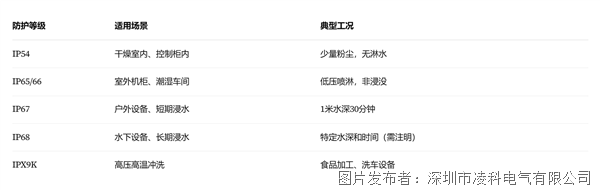

1.1 常見防護等級適用場景

選型建議：不要盲目追求最高防護等級。例如安裝在室內控制柜內的交換機端口，IP54即可滿足需求，選擇IP68反而會增加成本和安裝難度。戶外直接暴露的場景，建議IP67起步，如果保險起見直接上IP68防護等級；需要定期高壓水槍清洗的場合，則需要IPX9K。

1.2 密封結構的關鍵細節

防水RJ45連接器的密封效果取決于兩個環節：

端面密封：插頭與插座對接面的密封圈，決定了連接狀態下的防水能力

尾部密封：線纜入口處的密封組件，決定了安裝后的防水完整性

以凌科LP16-RJ45彎頭防水連接器為例，其采用“端面+側面”雙重防水結構，通過IP68/IPX9K雙重防護等級測試，可同時應對浸水和高溫高壓沖洗場景。該產品擁有5項國內外觀專利、3項歐盟外觀專利及16項實用新型專利，獲德國iF設計大獎和紅點獎。

二、EMC接地：工業以太網的隱形命門

在工業現場，變頻器、伺服驅動器、大功率開關電源等設備會產生強烈的電磁干擾。如果防水RJ45連接器的接地處理不到位，輕則丟包重傳，重則通信中斷。

2.1 屏蔽連接器的接地路徑

合格的工業級防水RJ45連接器應當提供完整的屏蔽接地路徑：

電纜屏蔽層 → 連接器金屬內壁 → 連接器外殼 → 設備機殼地

每一環節都需要保證低阻抗電氣連續。常見問題是：

電纜屏蔽層與連接器內壁接觸不良（僅靠幾根編織絲搭接）

連接器外殼與設備面板之間被密封圈隔開，形成絕緣層

接地螺柱未擰緊或未使用齒形墊圈

2.2 接地施工的三個規范

① 屏蔽層處理

剝線時保留盡可能長的屏蔽層，使用金屬夾或360°環接方式將屏蔽層固定在連接器內壁。避免采用“豬尾巴”式接地（即把屏蔽層擰成一束接到接地螺柱），這種方式在高頻下接地阻抗偏高。

② 接地連續性檢查

安裝完成后，用萬用表測量電纜屏蔽層與設備接地端子之間的電阻，應小于10mΩ。如果讀數偏高，排查密封圈是否阻斷了金屬接觸。

③ 等電位連接

同一網絡內的所有設備（交換機、PLC、攝像頭等）應處于同一個接地參考平面。不同接地點之間存在電位差時，屏蔽層上會產生地環路電流，反而引入干擾。

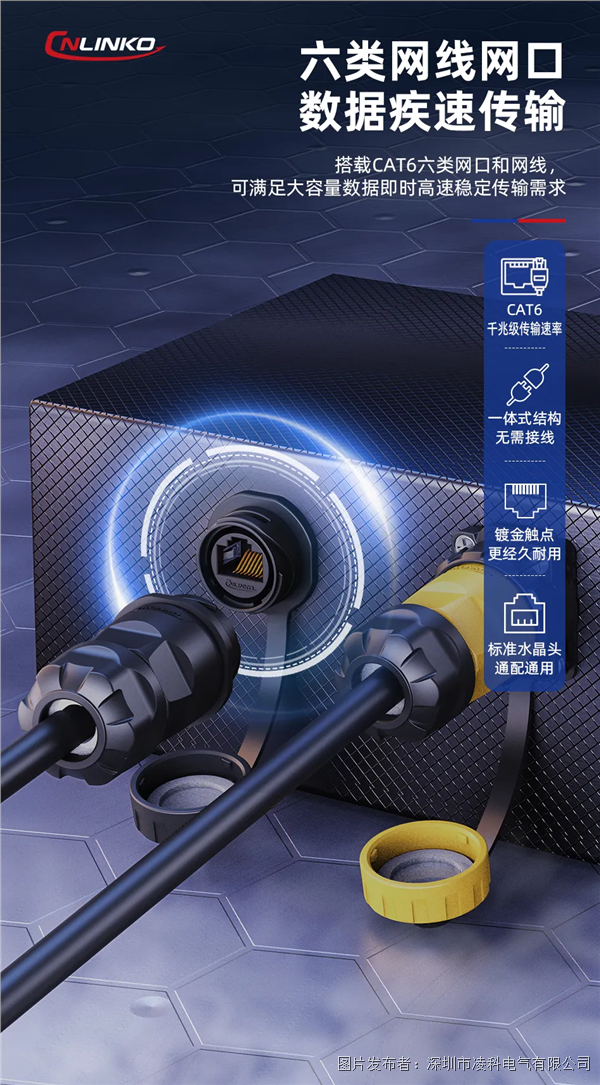

凌科YT系列RJ45專用信號連接器采用全金屬屏蔽結構，符合CAT5e/CAT6/CAT6A標準，支持10M/100M/1000M數據傳輸率，其屏蔽系統設計可為高頻噪聲免疫和電磁干擾保護提供硬件基礎。

三、鎖緊結構：抗振能力的底層保障

工業現場普遍存在振動源——電機運轉、傳送帶啟停、叉車經過，都會對連接器產生持續的機械沖擊。如果鎖緊結構不可靠，再高的防護等級也無濟于事。

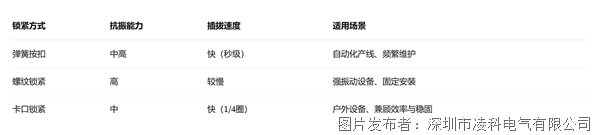

3.1 三種主流鎖緊方式對比

3.2 選型匹配建議

強振動環境（如振動篩、破碎機附近）：優選螺紋鎖緊或雙重鎖緊結構防水連接器

頻繁維護場景（如產線換型、測試設備）：優選彈簧按扣，兼顧效率與可靠性

戶外固定安裝（如基站、監控桿）：卡口鎖緊+防松設計是平衡之選的防水連接器

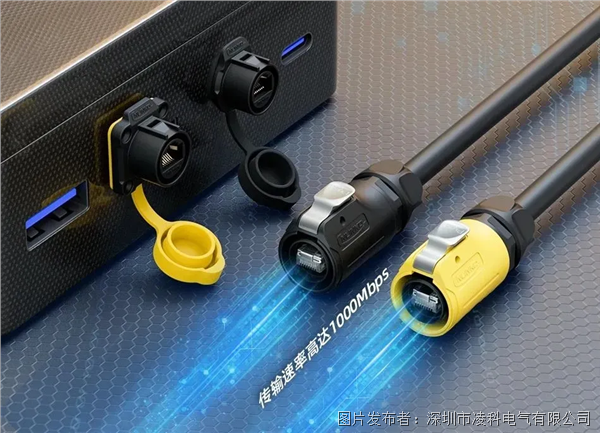

凌科LP24系列RJ45圓形防水連接器采用M24尺寸結構，配合硅膠密封設計，防護等級達IP68/IPX9K，插拔壽命經UL/TüV目擊授權實驗室驗證超過2000次，按扣彈簧鎖緊可有效防止振動導致連接松脫。該產品通過UL、TüV、CQC、CE等認證，符合RoHS、REACH要求。

四、防水連接器觸點可靠性：容易被忽視的長期隱患

防護等級和EMC接地解決了“外部威脅”，但觸點的長期可靠性決定了防水連接器的使用壽命。

4.1 鍍金厚度與插拔壽命

工業級防水RJ45連接器的觸點通常采用鍍金處理，鍍金厚度直接影響插拔壽命和抗氧化能力：

常規鍍金：適用于低頻插拔、干燥環境

中等鍍金：適用于工業環境、中等插拔頻率

厚鍍金：適用于高頻插拔、高濕度/腐蝕環境

4.2 PoE應用的額外要求

當防水RJ45連接器用于PoE供電場景時，觸點微動磨損會顯著加速。建議：

選擇鍍金厚度的產品

優先選用銅合金基材的接觸件

確認廠家提供PoE工況下的插拔壽命測試數據

凌科電氣建有UL/TüV目擊授權實驗室，可依據標準自主完成插拔壽命、接觸電阻、溫升等測試。其防水RJ45連接器產品在出廠前均經過全項性能驗證，測試數據可追溯。

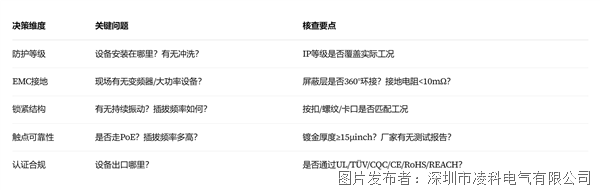

五、RJ45連接器選型決策速查表

凌科電氣通過ISO9001、IATF16949、ISO13485、ISO14001、ISO50001、ISO45001六大體系認證，產品符合UL、TüV、CQC、CE、RoHS、REACH等海內外認證標準，滿足全球市場合規準入要求。企業擁有100余項專利成果，獲評“廣東知名品牌”“深圳知名品牌”“灣區知名品牌”“廣東省工程技術研究中心”“廣東省制造業單項冠軍企業”。旗下LP、BD、YM、YT等系列防水RJ45連接器已在工業自動化、戶外監控、5G通信等領域得到規模應用。

工業網絡防水RJ45連接器的選型，本質上是在防護、接地、鎖緊、觸點四個維度之間尋找平衡。沒有一款產品能同時做到“防護最高、接地最好、插拔最快、價格最低”，工程師需要根據實際工況確定優先級。

凌科電氣憑借差異化的產品矩陣和UL/TüV目擊授權實驗室的驗證能力，為工業以太網部署提供了覆蓋多種工況的防水RJ45選型方案。理解上述選型邏輯，才能在設計階段把隱患排除在系統之外。
