固態變壓器（SST）采用SiC MOSFET后，開關頻率提升至20-100kHz，常規鋁電解電容因ESR偏高導致高頻紋波發熱失控，85℃殼溫下壽命僅約2年，與SST整機10年設計壽命嚴重不匹配。永銘牛角鋁電解電容針對高頻工況優化ESR特性，耐紋波能力提升30%，溫升較常規方案低8-12℃，實際工況壽命延長至8-12年。本文從工況邊界、失效機理、實測對比、選型建議四個維度展開解析。

一、工況邊界：SST的DC-Link電容到底面臨什么條件？

固態變壓器（SST）在AI數據中心供電、新能源汽車超充和儲能變流器中快速落地。與傳統工頻變壓器不同，SST采用SiC MOSFET，開關頻率從幾kHz躍升至20-100kHz。

以SST單模塊為例，DC-Link母線電壓約為800-1200V，典型拓?fù)錇閮呻娖交蛉娖紸NPC。母線電容需要同時滿足三個要求：

儲能：穩定母線電壓，應對負載突變時的能量吞吐；

濾波：吸收SiC高頻開關產生的大幅值紋波電流；

壽命：與整機設計壽命（通?！?0年）相匹配。

這三個要求在當前的常規鋁電解方案下形成了一組尖銳矛盾。

二、失效機理：常規方案為什么扛不??？

先看一個基礎公式：P_loss = I_rms2 × ESR

紋波電流通過ESR產生損耗，損耗轉化為熱量。熱量導致內部溫升，溫升加速電解液蒸發，容值衰減至初始值的80%時即宣告壽命終結。

在SST的高頻工況下，這個鏈條被急劇加速：

① ESR頻率特性不匹配

常規鋁電解電容的ESR隨頻率變化顯著。120Hz下測得的ESR與120kHz下可能相差3-5倍。在20-100kHz的實際開關頻率下，ESR遠高于器件標稱的工頻值，導致實際損耗遠大于設計預期。

② 熱積累與壽命的指數關系

電解電容壽命遵循Arrhenius模型：溫度每升高10℃，壽命折半。在高頻紋波應力下，常規方案內部溫升可達15-25℃。以85℃殼溫計算，常規電容的等效壽命僅約2年。

③ 容值加速衰減

鋁電解電容的壽命終結判定為容值衰減≥20%。在高頻大紋波應力下，電解液加速消耗，容值衰減速度遠高于低頻工況，進一步壓縮了有效使用窗口。

行業統計數據顯示，超過30%的充電樁和SST電源模塊故障直接源于電容失效。

三、永銘針對性電容解決方案

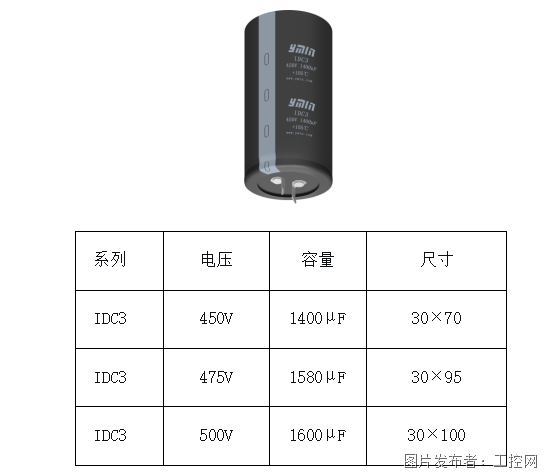

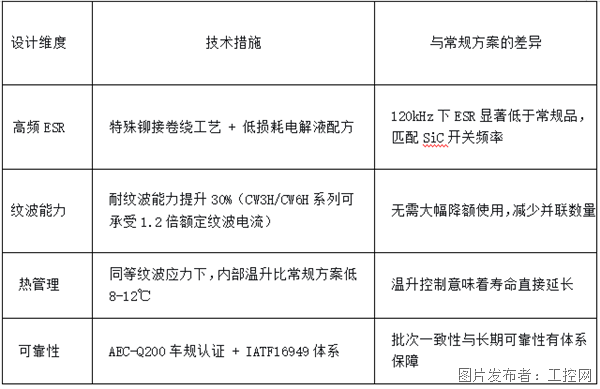

永銘IDC3系列及CW3H/CW6H系列牛角鋁電解電容，針對20-100kHz高頻DC-Link場景進行專項設計：

其中，IDC3系列已在納微半導體4.5kW-12kW GaN服務器電源方案中完成應用驗證，高頻適配能力經頭部方案實測確認。

五、實測對比

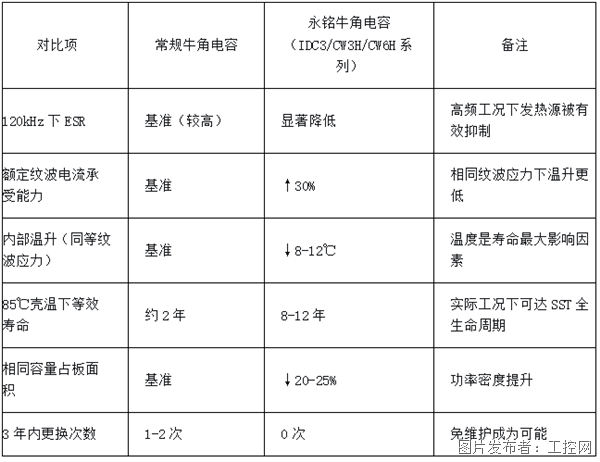

在實際SST DC-Link應用中，永銘牛角電容與常規方案的關鍵指標對比如下：

關于ESR曲線的說明：具體的ESR-頻率曲線圖、120kHz下的紋波電流額定值以及不同殼溫下的溫升實測數據，可在永銘官方規格書中查閱。建議工程師在實際工況頻率下進行溫升復測驗證。

六、選型建議與工程考量

對于SST DC-Link電容選型，建議工程師按以下步驟評估：

Step 1：明確工況參數

開關頻率范圍（SST典型值為20-100kHz）

最大紋波電流有效值（需在電容額定紋波電流范圍內）

殼溫范圍（典型值75-85℃，需考慮機柜散熱條件）

設計壽命要求（SST通常≥10年）

Step 2：核算ESR損耗與溫升

在目標頻率下確認ESR值

計算P_loss = I_rms2 × ESR

評估溫升是否在可接受范圍內（每降10℃壽命翻倍）

Step 3：確認封裝與安規兼容性

永銘牛角電容封裝尺寸與行業標準牛角方案一致，可直替換

確認爬電距離與絕緣間隙滿足UL/IEC安規要求

Step 4：實測驗證

在實際工況下復測溫升與紋波

不同機柜散熱條件存在差異，實測數據是最可靠的判斷依據

推薦型號參考：

七、TCO視角：為什么性能優先于價格？

從全生命周期成本來看，初始采購單價不應成為唯一決策維度。永銘單顆電容較日系方案存在約20-30元的價差，但這筆投入換來的是實際工況壽命從2-3年延長至8-12年。以整機10年設計壽命為尺度，常規方案需要多次更換，每次現場維修的綜合支出（人工+交通+備件）即超過千元，反復累加的維修費用與計劃外停機造成的運營損失將遠超初始采購環節的微小價差。

永銘電容器可能不是最便宜的，但是性能優秀，減少后續客戶的整機由于部件問題返廠，從而為客戶大大降低了成本。在SST高頻工況下，這個價值主張尤為顯著。

八、Q&A問答

Q1：永銘牛角電容在20-100kHz高頻下的ESR具體是多少？有沒有實測的ESR-頻率曲線或溫升數據可參考？

A1：永銘IDC3和CW3H系列正是針對20-100kHz高頻工況專項優化的產品。常規電解電容在120Hz與120kHz下的ESR差異可達3-5倍，這是導致高頻紋波發熱失控的根本原因。永銘通過優化電解液配方和電極箔結構，大幅壓縮了全頻段的ESR分布，在SST實際開關頻率范圍內將ESR控制在較低水平。具體的ESR-頻率曲線、120kHz下的紋波電流額定值以及不同殼溫下的溫升實測數據，在永銘官方規格書中均有詳細呈現。此外，IDC3系列已應用于納微半導體4.5kW-12kW GaN服務器電源方案中，高頻適配能力經頭部方案實測驗證。我們建議工程師在選型階段索取完整規格書并進行實際工況溫升復測——這是最可靠的設計依據。

Q2：永銘是國產品牌，與日系一線相比可靠性和一致性到底如何？敢不敢放心用在大批量出貨的產品上？

A2： 這是一個非常務實的問題。永銘是國內少數在高壓牛角電容領域性能可直接對標NCC、Rubycon等日系一線品牌的國產廠商，產品已通過AEC-Q200車規級認證及IATF16949質量管理體系，從體系層面保障了批次一致性和長期可靠性。在技術驗證層面，IDC3系列已在納微半導體官方方案中完成測試驗證，這本身就是一道“技術背書”。更具戰略意義的是，選擇永銘意味著供應鏈安全可控、交期靈活可調——不再受制于海外品牌的長周期供貨和不可控的貿易波動。對于整機廠商而言，這不僅是“選一顆國產電容”，更是在保障產品可靠性的前提下，為供應鏈上一道“雙保險”。

Q3：如果我現在選永銘替換日系方案，PCB是否需要重新設計？兼容性風險大不大？

A3： 永銘牛角電容的封裝尺寸與行業標準牛角方案保持一致，在絕大多數情況下可以直接替換，無需大幅改動PCB布局。但需要提醒的是，SST高頻工況下電容的發熱和紋波應力分布可能與低頻場景不同，我們建議在新方案導入時重點關注兩個維度：一是爬電距離和絕緣間隙是否滿足UL/IEC安規要求（永銘產品設計已充分考慮安規裕量）；二是實際工況下的溫升實測——雖然永銘的ESR和耐紋波能力已大幅降低發熱，但不同機柜的散熱條件存在差異，實測驗證是最穩妥的做法。永銘技術支持團隊可協助客戶完成替換評估和實測指導，確保切換過程平穩、風險可控。

九、結語

關于數據來源說明：本文中涉及的技術參數與對比數據，均基于永銘官方規格書提供的工程數據。如需獲取詳細測試報告、ESR-頻率曲線圖或樣品支持，請聯系永銘技術支持。
