威格勒 PEHT 光幕系統

威格勒 PEHT 光幕系統是一套預先配置的整體解決方案，包括了傳感器模塊，連接模塊，端罩，橋架，和護板。這套系統用于在輸送帶上實現可靠的物體檢測，即使在較大的檢測范圍內也同樣適用。它減少了設計工作量，易于集成，模塊化設計可根據您的應用需求靈活擴展。

物流行業面臨的挑戰

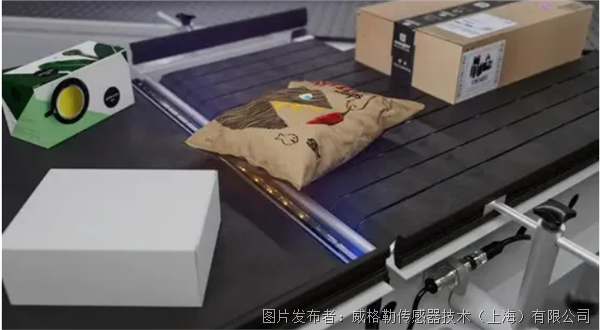

01不規則的形狀和不斷變化的材料

輸送帶通常用于輸送不同形狀、尺寸和材料特性的產品。如果輸送物在運行過程發生變化，也會影響物體識別的條件。為了實現可靠的物料流，必須可靠地識別所有物體。

輸送段上物體位置變化

產品在輸送帶上并不總是處于同一位置或方向。視位置而定，要檢測的區域可能會明顯偏移。因此，物體識別解決方案必須覆蓋輸送段足夠大的區域。

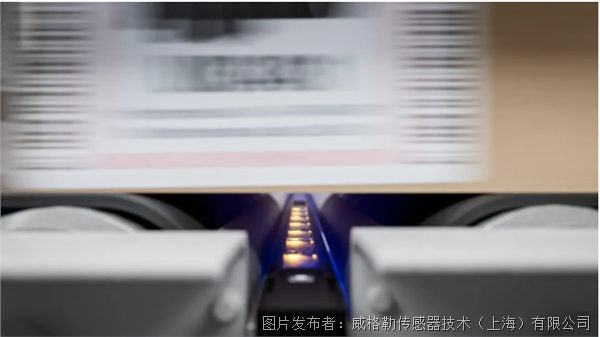

輸送帶速度高

輸送帶的速度越快，檢測每個物體的時間越短。尤其在周期數大時，快速的響應時間非常重要，以便能夠可靠地控制材料流。

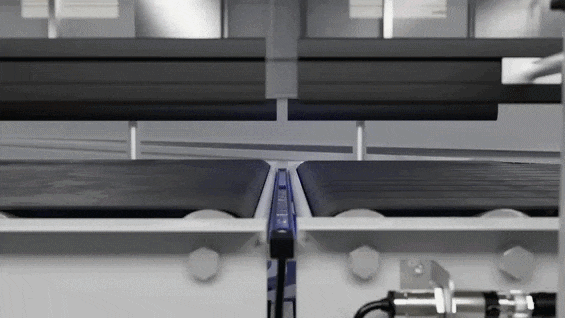

輸送系統中安裝空間有限

在許多輸送系統中，安裝額外傳感器的空間有限。這尤其適用于狹窄的輸送部位或兩條輸送帶之間的區域。這需要緊湊型解決方案或整體系統，這些系統只需很少的設計工作即可輕松集成到現有設備中。

02 PEHT 光幕系統解決方案

威格勒 PEHT 光幕系統為識別輸送帶上的物體提供可靠的預配置解決方案。光幕根據反射原理工作：發射的光線被物體反射，并由傳感器分析。發射器和接收器位于同一設備中，因此無需像光幕那樣精確地對準。所用的紅外光對于人眼不可見，可確保穩定的檢測，對環境光線的靈敏度低。這樣可以減少安裝和設計工作量。

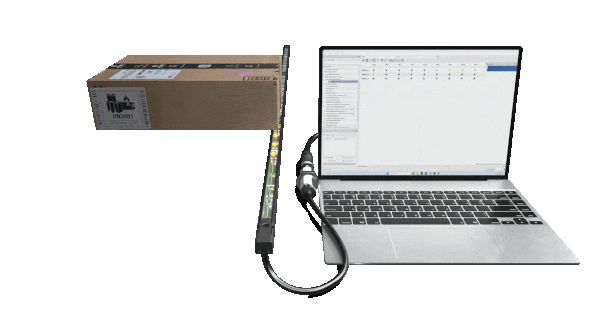

通過單光束分析獲得更多數據

每個光束都被單獨分析，并提供自己的信息，通過 IO-Link 提供進一步處理。這樣可以準確確定哪個光束被遮斷，以精確檢測物體的位置、大小和輪廓，并有針對性地識別臟污或關斷的光束。簡化維護和故障診斷。

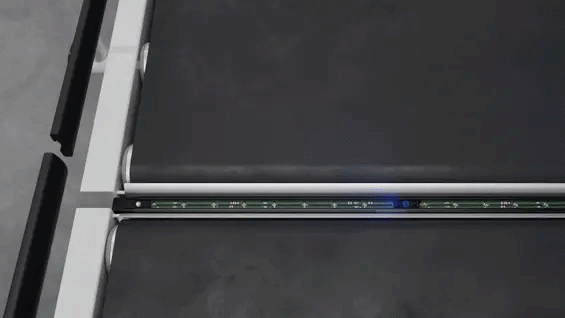

視覺反饋

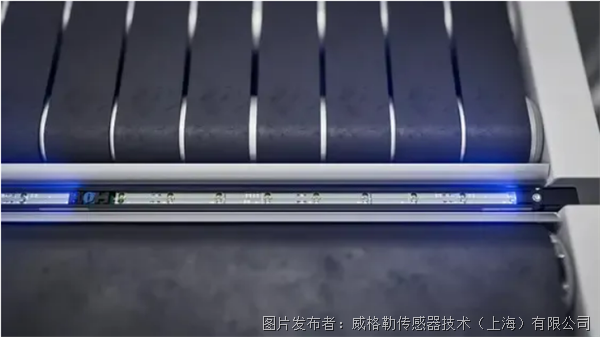

●直接在光幕上顯示各個切換點，以便在設置和運行過程可以看到觸發的光束。

●通過 wTeach 完整顯示所有切換點，以進行不受安裝情況影響的檢查。

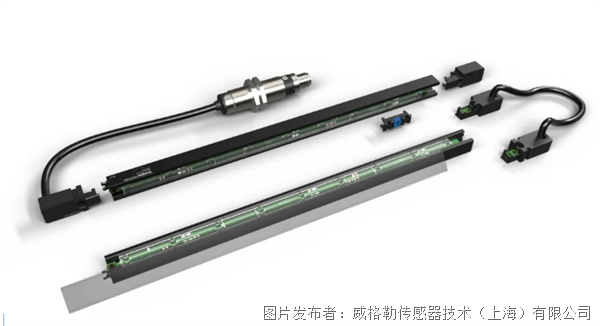

模塊化設計和可擴展性

PEHT 系統采用模塊化設計，可靈活適應不同的應用。最多可以相互連接 15 個模塊，每個模塊設有 9 個切換點。由此可以覆蓋 270 至 4,000 mm 的檢測寬度，最多可分析 135 個切換點。如此減少了設計工作量，并可根據需求進行擴展。在維修時，只需更換受影響的模塊，而不是整個系統。

調試速度快

●用螺釘和螺絲刀通過連接元件連接模塊

●使用標準工具和標準部件進行簡單快速的調試

可以靈活集成到控制系統

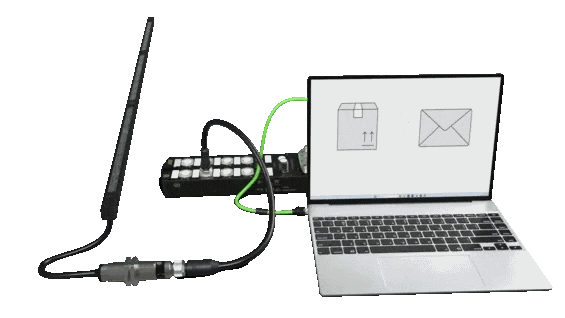

威格勒 PEHT 整體系統可以輕松地集成到現有的控制系統和設備中。兩個獨立的開關量輸出端可以靈活處理信號，而參數、診斷和過程數據則通過 IO-Link 1.1 進行數字傳輸并集中存儲。設置可自動恢復，大大簡化了調試和維護。

過程可靠性較高

●故障和狀態立即可見

●在 PLC 中單獨處理數據，例如用于對物體尺寸、位置或零件計數的分析

wenglor sensoric group來自德國，是一家創新型智能傳感器和圖像處理技術公司。1983 年，Dieter Baur 在德國巴登符騰堡州博登湖旁的泰特南創立了這家創新型家族企業。威格勒的傳感器以近乎 200 種不同的工作原理工作，可以構建安全高效的工業環境?，F(xiàn)已逐步發展成為傳感器和機器視覺領域的全球參與者。
