在新能源發電、儲能變流、軌道交通及電動汽車等產業高速發展的浪潮中，IGBT功率模塊的應用邊界不斷拓展，市場對高可靠、易集成的驅動解決方案需求日益迫切。金升陽依托自主可控的技術平臺，重磅推出雙通道即插即用IGBT驅動器，該系列驅動器覆蓋600V、1200V、1700V主流電壓等級，適配EconoDual?3封裝IGBT模塊，可直接焊接在IGBT上使用，無需轉接處理，即插即用。

一、核心特點：四大優勢助力系統安全驅動、降本增效

01 強勁驅動，適配主流封裝IGBT

QT0115T2系列單通道驅動功率達1W，峰值拉/灌電流±15A，隔離耐壓5000VAC，適配600V/1200V/1700V 常見IGBT模塊的驅動需求，可滿足變頻器、風電變流器等中功率應用需求。

02 全面保護，安全可靠

QT0115T2系列集成多種防護機制，顯著降低IGBT模塊在異常工況下的損壞風險，延長設備使用壽命，減少非計劃停機帶來的生產損失，為安全驅動保駕護航：

①原/副邊欠壓保護：驅動器在原邊及兩個副邊驅動通道均設有欠壓檢測電路，當原邊或副邊電源電壓異常下降時，自動鎖定驅動輸出并關斷IGBT，同時，故障信號輸出至SOx引腳；當電壓恢復至欠壓恢復閾值以上時，系統將在tB(鎖定時間）后自動解除鎖定，有效防止IGBT因驅動電壓不足而損壞。

②有源鉗位：IGBT快速關斷時，回路雜散電感與高電流變化率會產生電壓尖峰，易導致IGBT過壓損壞。QT0115T2系列有源鉗位電路通過TVS管在集電極與柵極間建立反饋通路，當VCE尖峰電壓超過TVS的擊穿閾值時，TVS導通，電流注入柵極并使 IGBT 維持不完全導通。同時控制QOFF關斷，斷開柵極電壓泄放回路，從而延長關斷時間，降低電流變化率，進而有效鉗位VCE，防止IGBT 過壓損壞。

③VCE短路保護：獨立的VCE檢測電路在IGBT開通期間實時監控各個通道的退飽和狀態，一旦檢測到短路，迅速啟動軟關斷并輸出故障信號，保護鎖定時間結束后自動恢復，單通道故障不影響另一通道正常工作。

④智能故障管理：集成智能故障管理單元，可對各類故障進行統一管理和狀態反饋。

03 靈活配置，適配多樣場景

支持直接模式和半橋模式兩種工作模式可選，靈活適配不同應用的控制需求：

①直接模式：兩通道獨立工作，適用于需要獨立控制兩個IGBT的拓撲。

②半橋模式：自動實現上下橋臂互鎖，無需外部死區設置。

04 兼容設計，即插即用

①即插即用：可直接焊接于EconoDUAL?3封裝IGBT模塊上使用，無需轉接處理，大幅縮短產品開發周期。

②標準接口：JP1為20針插針式連接器，遵循“偶數引腳全為GND、奇數引腳全為信號引腳”的設計原則，推薦采用20芯雙絞扁平電纜布線，有效抑制共模噪聲、降低回路寄生電感。

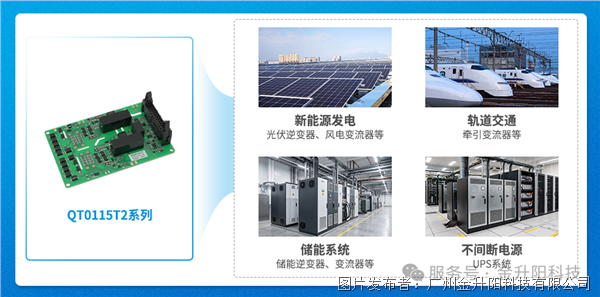

二、典型應用場景

本產品廣泛適用于以下領域：

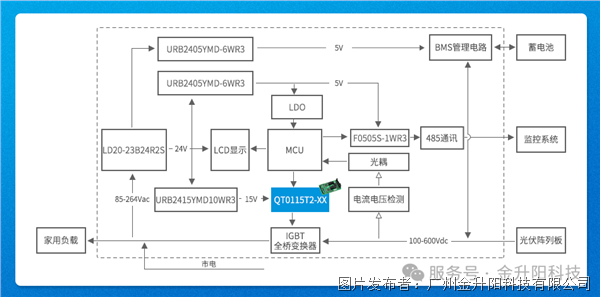

QT0115T2系列在儲能逆變器系統的應用方案：
