在傳統SCADA監控界面中，各類報警信息通常采用統一的紅色標識，不同等級的故障混雜排列，出現“報警平權”現象。關鍵緊急告警被海量普通報警淹沒，操作員難以快速甄別故障輕重，極易導致重大設備異常處置的響應延遲，存在生產安全隱患。

為解決此類問題，力控SCADA平臺組態軟件 eForceCon V6.2 SP1推出報警分級顏色閃爍功能，組態時按優先級定義報警顏色與閃爍頻率，運行時依靠差異化視覺提示區分緊急程度，“讓不同嚴重程度的故障用不同顏色閃爍提示，像交通信號燈一樣”，無需人工逐條核對報警描述即可快速定位重大故障，適用于電力、化工、水處理、智能制造等需要24小時監控的工業場景，切實提升異常處置效率。

傳統單色報警

一、功能詳解

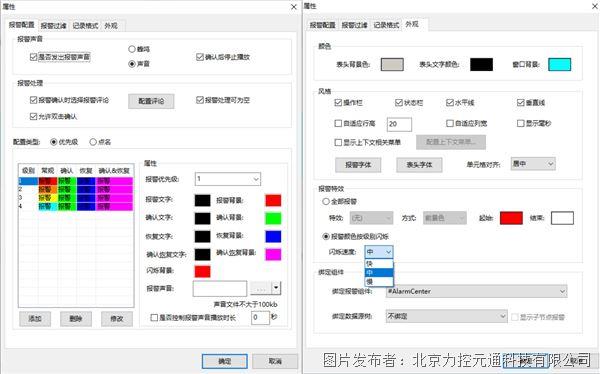

1. 組態配置參數

用戶在測點組態時設置報警的優先級（如緊急、嚴重、警告、提示等，以數字1-4表示）；同時在報警組件配置界面中，分級獨立配置視覺參數：

1）配色規范：緊急- 紅色、嚴重 - 橙色、警告 - 黃色、提示 - 藍色，字體配色與底色對比度高；

2）動態效果：設定快、中、慢三檔閃爍速率，默認底色交替閃爍；

3）便捷配置：支持批量導入測點參數。

2. 運行使用規則

運行過程中，當報警觸發：

• 報警列表中條目按預設顏色和頻率閃爍，高級別報警自動置頂；

• 單擊閃爍條目即可完成報警確認，確認后停止閃爍；

• 未確認報警持續閃爍，直至處理完成；

• 系統支持按報警級別過濾，聚焦緊急故障。

分級顏色報警

3. 與傳統方式對比

二、應用實例與適用場景

落地案例：某化工廠反應釜溫度監控

某化工廠反應釜監控系統配置三級報警：

• 緊急（溫度>200℃）：紅色背景，高頻閃爍

• 嚴重（180℃~200℃）：橙色背景，中頻閃爍

• 警告（160℃~180℃）：黃色背景，低頻閃爍

某日，反應釜因冷卻閥門故障，導致溫度驟升至210℃，緊急報警位號“R-101溫度”出現紅色高頻閃爍并自動置頂，中控人員3秒內確認報警并啟動緊急排空程序，避免了高溫分解事故。此前該項目使用傳統單色報警時，曾因高危故障被普通告警淹沒，以致處置滯后造成原料報廢、產線停產。

報警產生

報警確認

適用場景

力控eForceCon的分級顏色閃爍報警功能，有效破解工業領域普遍存在的“報警平權”難題，顯著縮短故障響應與處置時間，從而降低非計劃停產及安全事故帶來的經濟損失。功能適配以下應用場景：

• 多級別報警共存的連續生產過程（如化工、電力、冶金、醫藥、油氣）

• 泵站、凈水廠等少人/無人值守的遠程集中監控站點

• 需要快速應急處置的工業調度平臺

• 新員工較多、需要降低故障識別門檻的生產車間
