同步天下 SYN5684系列精密數字萬用表
最快測量速度2500個讀數/秒，顯示讀數值22000字/220000字/1200000字，直流電壓準確度最高達0.0035%，頻率測量可達20MHz
產品分類：專用產品 其它行業專用儀表
品牌：同步天下
產品介紹
SYN5684系列精密數字萬用表
產品概述
SYN5684系列精密數字萬用表是由西安同步電子科技有限公司精心設計研發生產的系列高精度真有效值臺式精密數字萬用表，分辨率包括4位半/5位半/6位半，最快測量速度2500個讀數/秒，顯示讀數值22000字/220000字/1200000字，直流電壓準確度最高達0.0035%，頻率測量可達20MHz，可用于測量交直流電壓、交直流電流、兩線電阻、四線電阻、電容、通斷、二極管、溫度、熱電阻、頻率和周期等,具有精度高、速度快、輸入阻抗高、數字顯示、讀數準確、抗干擾能力強、測量自動化程度高等優點。
該系列數字萬用表采樣3.5英寸高分辨率彩色顯示屏、內嵌智能操作系統，最大可達12A電流測量和1000V電壓測量，具有雙基準校準功能，僅需1個10V標準電壓和1個10kΩ標準電阻就可實現全部功能的校準，具有趨勢圖、直方圖、歷史曲線和列表等顯示方式，廣泛應用于各種電子電氣領域，如計量檢測、電力系統運維、電路設計、無線電通信等行業。
關鍵詞：數字式萬用表，臺式萬用表，六位半萬用表，高精度萬用表l
產品功能
1) 提供自動觸發、外部觸發、單次觸發三種觸發測量方式；
2) 前面板帶U盤端口，用于數據存儲、程序升級和配置；
3) 電阻二線、四線測量，10Ω和1GΩ擴展量程；
4) 周期、頻率測量，頻率可達20MHz；
5) 通斷、二極管測試、 熱電偶、熱電阻溫度測量；
6) 最大可達12A電流測量能力；
7) 多種數學功能：統計（最大值、最小值、平均值）、消零、dB、dBm、極限；
8) 圖形顯示：趨勢圖、直方圖、歷史曲線、列表等顯示方式；
9) 支持SCPI協議，提供編程文檔；
10) 具有內部、外部校準功能。直流電壓、交流電壓、直流電流、交流電流測量、電阻、電容測量、頻率測量；
11) 具有通斷、二極管、讀數保持、數據保持/讀取、按鍵音、觸發測量等功能；
產品特點
a) 6位半分辨率，1200000字顯示，直流電壓準確度達0.0035%；
b) 精確的交流有效值測量，測量帶寬：3Hz～300kHz；
c) 頻率測量范圍1Hz～20MHz；
d) 100nV交直流電壓靈敏度；
e) 雙參數顯示，可顯示同一輸入信號的兩項參數。
典型應用
1) 電子設備維修，可以精確地測量電壓、電流、電阻、電容、頻率、溫度等；
2) 在工業生產中，需要對各種產品進行精確的測試和測量；
3) 科學研究需要高精度的測試技術來驗證理論，可以提供高精度的性能；
4) 廣泛用于計量檢測科研單位。
技術指標
型號 | SYN5684A | |
顯示位數 | 四位半 4 ? | |
最大顯示 | 22000 | |
測量速度 | 快速7次/秒、中速5次/秒、慢速2次/秒 | |
直流電壓 | 不確定度 | ±（0.05%+3） |
測量范圍 | 10uV～1000V | |
最高分辨率 | 10uV | |
直流電流 | 不確定度 | ±(0.35%+10) |
測量范圍 | 10nA～10A | |
最高分辨率 | 10nA | |
交流電壓 | 不確定度 | ±(0.8%+80) |
測量范圍 | 10uV～750V | |
最高分辨率 | 10uV | |
頻率范圍 | 40Hz～100kHz | |
交流電流 | 不確定度 | ±(0.8%+80) |
測量范圍 | 10nA～10A | |
最高分辨率 | 10nA | |
頻率范圍 | 40Hz～10kHz | |
電阻 | 不確定度 | ±(0.1%+6) |
測量范圍 | 10mΩ～200MΩ | |
最高分辨率 | 10mΩ | |
電容 | 不確定度 | ±(3.5%+30) |
測量范圍 | 1pF～10mF | |
最高分辨率 | 10pF | |
頻率 | 不確定度 | ±(0.2%+10) |
測量范圍 | 1Hz～20MHz | |
最高分辨率 | 0.001Hz | |
周期 | 不確定度 | ±(0.2%+10) |
測量范圍 | 50ns～500ms | |
最高分辨率 | 0.01ns | |
數學功能 | MX+B/MAX/MIN/dB/dBm/Rel/Comp Hi/Comp Low/Hold/Statistics | |
電阻測量 | 支持2線、4線兩種方式 | |
通斷測量 | 電阻低于30Ω，蜂鳴器發聲 | |
二極管測量 | 測量范圍：0～2V | |
AC+DC測量 | 支持 | |
觸發 | 自動、單次、外部（選配） | |
占空比測量 | 5.0%～95.0%（誤差在10個字之內） | |
方波輸出 | 頻率：1Hz～100kHz，幅度：3V（選配） | |
極限測試 | 支持 | |
校準功能 | 支持 | |
溫度測量 | 熱電偶：K/N/R/S/T/B/E/J/WRe325/WRe526；熱電阻：PT100/PT50/ Cu100/Cu50 | |
附加功能 | 數據保持、數據存儲、數據回讀 | |
數據通訊 | 標配：USB Device；選配：RS232 | |
顯示屏 | 3.5英寸彩屏（分辨率320*480） | |
信號端子 | 前面板 | |
供電電源 | 220V AC±10%，110V AC ±10%，45～65Hz，功率＜20W | |
外觀尺寸 | 265mm*105mm*305mm(寬*高*深) | |
環境特性 | 工作溫度0℃～＋40℃，存儲溫度-10℃～＋50℃，相對濕度≤80%（40℃） | |
重量 | 約2.3kg | |
型號 | SYN5684C | |
顯示位數 | 五位半 5 ? | |
最大顯示 | 220000 | |
測量速度 | 快速7次/秒、中速5次/秒、慢速2次/秒 | |
直流電壓 | 不確定度 | ±（0.015%+3） |
測量范圍 | 10uV～1000V | |
最高分辨率 | 1uV | |
直流電流 | 不確定度 | ±(0.05%+10) |
測量范圍 | 10nA～10A | |
最高分辨率 | 1nA | |
交流電壓 | 不確定度 | ±(0.2%+100) |
測量范圍 | 10uV～750V | |
最高分辨率 | 1uV | |
頻率范圍 | 40Hz～100kHz | |
交流電流 | 不確定度 | ±(0.3%+400) |
測量范圍 | 10nA～10A | |
最高分辨率 | 1nA | |
頻率范圍 | 40Hz～10kHz | |
電阻 | 不確定度 | ±(0.02%+6) |
測量范圍 | 10mΩ～200MΩ | |
最高分辨率 | 1mΩ | |
電容 | 不確定度 | ±(2%+5) |
測量范圍 | 1pF～10mF | |
最高分辨率 | 1pF | |
頻率 | 不確定度 | ±(0.1%+10) |
測量范圍 | 1Hz～20MHz | |
最高分辨率 | 0.001Hz | |
周期 | 不確定度 | ±(0.1%+3) |
測量范圍 | 50ns～500ms | |
最高分辨率 | 0.001ns | |
數學功能 | MX+B/MAX/MIN/dB/dBm/Rel/Comp Hi/Comp Low/Hold/Statistics | |
電阻測量 | 支持2線、4線兩種方式 | |
通斷測量 | 電阻低于30Ω，蜂鳴器發聲 | |
二極管測量 | 測量范圍：0～2V | |
AC+DC測量 | 支持 | |
觸發 | 自動、單次、外部 | |
占空比測量 | 5.0%～95.0%（誤差在10個字之內） | |
方波輸出 | 頻率：1Hz～100kHz，幅度：3V | |
極限測試 | 支持 | |
校準功能 | 支持 | |
溫度測量 | 熱電偶：K/N/R/S/T/B/E/J/WRe325/WRe526；熱電阻：PT100/PT50/ Cu100/Cu50 | |
附加功能 | 數據保持、數據存儲、數據回讀 | |
數據通訊 | 標配：USB Device；選配：USB Host、RS232、支持SCPI協議 | |
顯示屏 | 3.5英寸彩屏（分辨率320*480） | |
供電電源 | 220V AC±10%，110V AC ±10%，45～65Hz，功率＜20W | |
外觀尺寸 | 265mm*105mm*305mm(寬*高*深) | |
環境特性 | 工作溫度0℃～＋40℃，存儲溫度-10℃～＋50℃，相對濕度≤80%（40℃） | |
重量 | 約2.3kg | |
型號 | SYN5684E | |
顯示位數 | 六位半 6 1/2 | |
最大顯示 | 1200000 | |
測量速度 | 2500次/秒 | |
直流電壓 | 不確定度 | 0.0035+0.0005 |
測量范圍 | 0～1000V | |
最高分辨率 | 100nV | |
直流電流 | 不確定度 | 0.05+0.006 |
測量范圍 | 0～12A | |
最高分辨率 | 10pA | |
交流電壓 | 不確定度 | 0.06+0.03 |
測量范圍 | 1mV～750V | |
最高分辨率 | 100nV | |
頻率范圍 | 3Hz～300kHz | |
交流電流 | 不確定度 | 0.10+0.04 |
測量范圍 | 1uA～12A | |
最高分辨率 | 100pA | |
頻率范圍 | 3Hz～10kHz | |
電阻 | 不確定度 | 0.01+0.001 |
測量范圍 | 0～1GΩ | |
最高分辨率 | 10uΩ | |
電容 | 不確定度 | 1+0.3 |
測量范圍 | 0～100mF | |
最高分辨率 | 1pF | |
頻率 | 不確定度 | 0.01% |
測量范圍 | 3Hz～1MHz | |
最高分辨率 | 1uHz | |
周期 | 不確定度 | 0.01% |
測量范圍 | 1us～0.33s | |
最高分辨率 | 1us | |
比例(DC:DC) | 參考端范圍 | 100mV～10V |
輸入端范圍 | 100mV～1000V | |
溫度 | 類型 | 鉑電阻、熱敏電阻、自定義傳感器 |
最高分辨率 | 0.001℃ | |
數學功能 | 相對(ax + b)、最大/最小/平均、標準差、dB、dBm、讀數保持、限值測試 | |
圖形 | 直方圖、趨勢圖、厲時曲線 | |
電阻測量 | 支持2線、4線兩種方式 | |
通斷測量 | 測試電流1mA，蜂鳴器發聲 | |
二極管測量 | 測試電流1mA，測試電壓：0.3～3V | |
觸發 | 自動、單次、外部 | |
極限測試 | 支持 | |
校準功能 | 支持 | |
附加功能 | 數據保持、數據存儲、數據回讀 | |
編程語言 | SCPI 兼容Agilent 34401A 、34410和 Fluke 45 | |
數據存儲 | 512K | |
數據通訊 | RS-232、LAN、USB Device、USB Host等接口進行遠程操作 | |
顯示屏 | 3.5英寸彩屏（分辨率320*480） | |
供電電源 | 220VAC±10%，110VAC±10%，45～65Hz，功率＜20W | |
外觀尺寸 | 265mm*105mm*305mm(寬*高*深) | |
環境特性 | 工作溫度0℃～＋40℃，存儲溫度-10℃～＋50℃，相對濕度≤80%（40℃） | |
重量 | 約2.7kg | |
投訴建議
提交
同步天下 SYN5411型USB矢量網絡分析儀
同步天下 SYN5686型智能觸屏萬用表

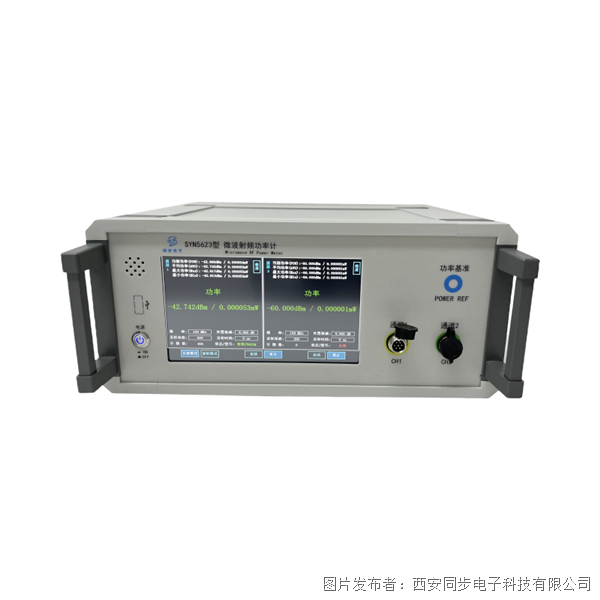

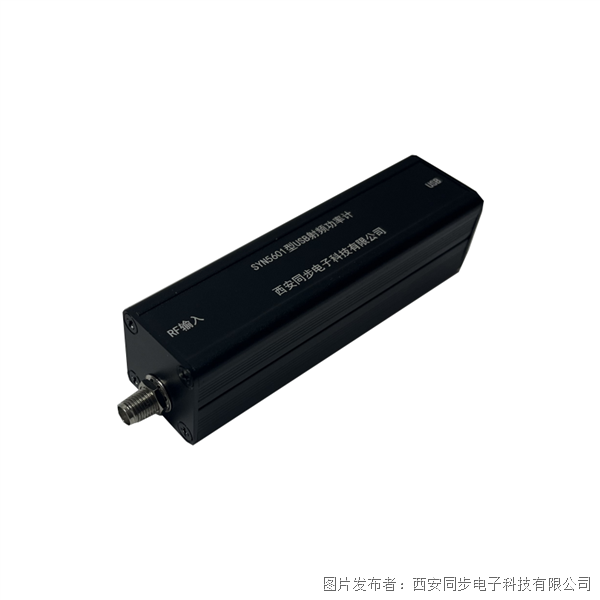

國產射頻功率計 射頻功率計 微波功率計國產
