高精度通用計數器 頻率計，國產頻率計，通用計數器
SYN5636型高精度通用計數器是由西安同步電子科技有限公司自行研發生產的一款高性價比的時間間隔和頻率測試儀器。該通用計數器依據《JJF 2196-2025通用計數器校準規程》研發設計
產品分類：儀器儀表
品牌：同步天下
產品介紹

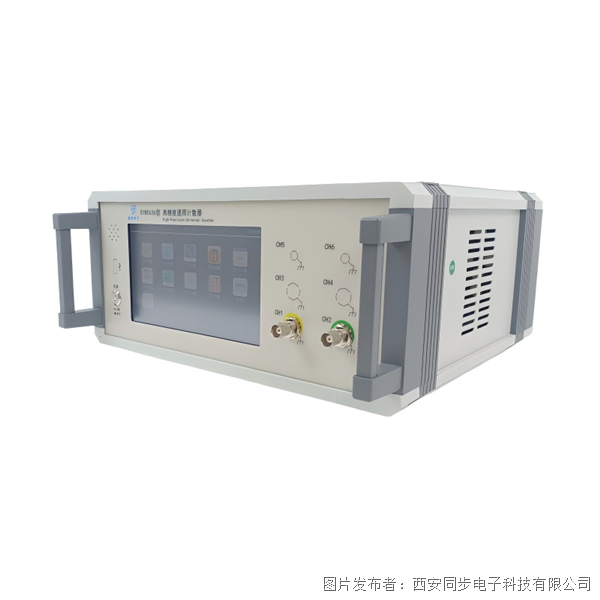

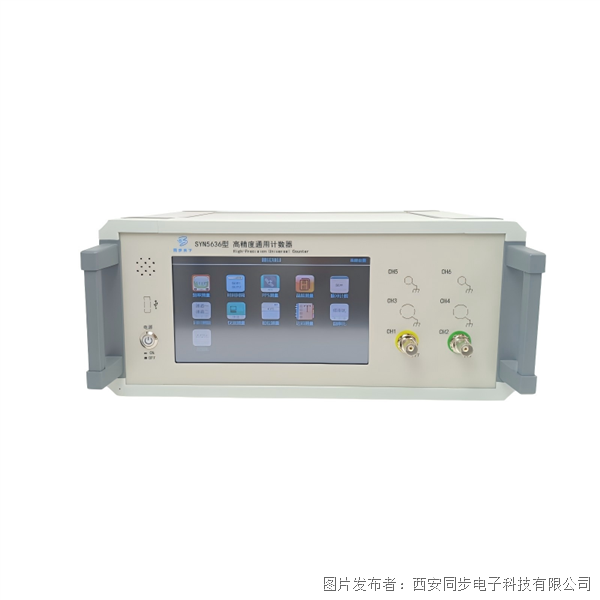

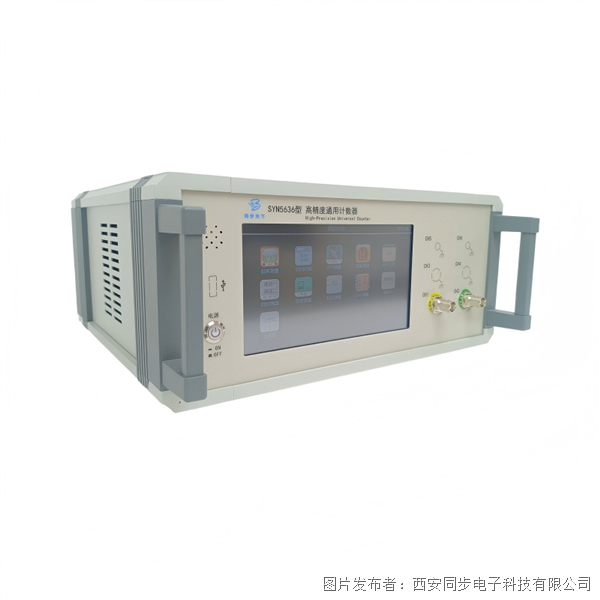

SYN5636型高精度通用計數器
產品概述
SYN5636型高精度通用計數器是由西安同步電子科技有限公司自行研發生產的一款高性價比的時間間隔和頻率測試儀器。該通用計數器依據《JJF 2196-2025通用計數器校準規程》研發設計，采用7寸大觸摸屏設計，頻率測量分辨率最高可達12位/s和17位/100000s顯示，被測頻率范圍高達110GHz，時間間隔分辨率高達20ps,支持中文/英文兩種語言，并具有雙通道同時測頻、快速測頻、晶振測量和1PPS測量功能，內部時基標配高精度OCXO恒溫晶振，可選高穩晶振和銣鐘。
該計數器具有頻率、周期、頻率比、輸入功率最大值/最小值/峰峰值、時間間隔、脈寬、上升時間/下降時間、占空比、相位、同時測頻、快速測頻、晶振測量和1PPS測量等測量功能，并兼有強大的數學運算、統計功能，包括平均值、標準偏差、最大值、最小值、峰峰值、累加計數、阿侖方差、頻率偏差、瞬時日差、趨勢圖和直方圖等。
該通用計數器性能可靠，功能齊全,測量精度高，測量范圍寬，靈敏度高．動態范圍大，性價比高，使用方便。特別適合于航空航天、導彈、武器等領域的時間測量和晶振，電子元器件等科研、計量領域的時間、頻率測量。
關鍵詞：頻率計，國產頻率計，通用計數器
產品功能
1) 頻率測量分辨率最高可達12位/秒，頻率高達110GHz；
2) 單次時間間隔分辨率100ps，可選50ps和20ps；
3) 雙通道同時測頻功能，效率提高一倍，具有加，減，乘，除運算功能；
4) 具有2000讀數/s快速測頻功能；
5) 晶振測量和1PPS測量；
6) 頻率值和時間間隔值有精密單位對應；
7) 自動計算標準頻率，直接輸出頻率偏差和瞬時日差；
8) 集成高精度功率計功能；
9) 面板采用中英雙語設計；
10) 可選外部GNSS信號輸入；
11) 直觀的數據分析和圖形顯示。
產品特點
a) 精度高、高性價比；
b) 功能齊全、性能可靠；
c) 測量范圍寬，靈敏度高；
d) 7寸大觸摸屏設計，操作方便。
典型應用
1) 計量檢測校準部門及科研院所等；
2) 雷達設備測量、通信設備測量；
3) 晶體振蕩器元器件性能測試；
4) 電子產品生產線測試及外場維護、檢修。
技術指標
頻率測量 | 通道1/2 | 0.1mHz～500MHz 阻抗50Ω/1MΩ，耦合DC/AC |
高頻通道（選件） | 3GHz/6GHz/9GHz/15GHz/18GHz/20GHz/27GHz/30GHz/35GHz/40GHz/54GHz/60GHz/67GHz/90GHz/110GHz 阻抗50Ω，耦合AC | |
最高分辨率 | 12位/1s | |
最大顯示位數 | 17位/100000s | |
最小靈敏度 | 0.1mHz～350MHz：10mVrms 350MHz～500MHz：30mVrms | |
電平范圍 | -5V～+5V(-50V～+50V) | |
閘門時間 | 1μs～100000s，步進1μs | |
功率測量 | -50dBm～+20dBm @（1MHz～200MHz），精度±2dBm | |
低通濾波器 | 100kHz可切換 | |
衰減 | x1 或 x10 | |
統計功能 | 當前值/平均值/最小值/最大值/周期/峰峰值/相對頻率偏差/標準偏差/阿倫方差/瞬時日差 | |
顯示圖 | 趨勢圖和直方圖 | |
標稱值 | 自動識別被測頻率標稱值/手動輸入 | |
周期測量 | 測量范圍 | 0～10000s（與頻率測量范圍相關） |
最高分辨率 | 12位/1s | |
時間間隔測量 | 分辨率 | 100ps（可選20ps/50ps） |
脈沖寬度 | 5ns～100000s | |
測量范圍 | -10ns～100000s | |
觸發電平 | -5V～+5VDC連續可調，分辨率：1mV | |
觸發方式 | 上升沿或下降沿 | |
顯示圖 | 趨勢圖和直方圖 | |
脈沖計數 | 通道1和通道2同時計數，計數范圍：0～1E+15 | |
相位測量 | 0 ～360°/-180°～﹢180°，分辨率：0.001° | |
邊沿測量 | 測量邊沿上升時間和下降時間 | |
占空比 | 0.001～0.999 | |
頻率比 | 0～1E+16 | |
同時測頻 | 雙通道同時測頻，頻差≤2kHz,被測頻率≤50MHz | |
快速測頻 | 存儲100萬數據以上,斷電不丟失，最快存儲速度≥2000讀數/s | |
晶振測量 | 測量頻率/周期/平均值/最小值/最大值/峰峰值/相對頻率偏差/標準偏差/阿倫方差/ppm/ppb/瞬時日差/瞬時月差/瞬時年差/上下限測量 | |
1PPS測量 | 1PPS定時偏差（測量范圍-0.5s～+0.5s或0～1s），1PPS定時穩定度，1PPS抖動，時差法頻率偏差，趨勢圖和直方圖 | |
內部時基 | 標配：恒溫晶振10MHz，頻率準確度≤3E-8（出廠設置），秒穩定度≤3E-11/s 頻率校準：通過調節后面板電位器校準內部晶振準確度 選件：高穩晶振/銣原子鐘/高精度銣原子鐘等 | |
外參考輸入 | 10MHz,幅度范圍：0dBm～20dBm | |
支持語言 | 中文/英語 | |
顯示屏 | 7英寸觸摸屏 | |
數據通信 | USB和RJ45網絡/DB9串口通信，支持標準SCPI命令，可選GPIB套件 | |
內部存儲 | 內部存儲16MB，存儲100萬數據以上,斷電不丟失，最快存儲速度≥2000讀數/s | |
環境特性 | 工作溫度：0℃～＋50℃，存儲溫度：-30℃～＋70℃，相對濕度：≤90% | |
供電電源 | 交流 220V±10%， 50Hz±5%，功率小于15W | |
外殼尺寸 | 便攜式機箱320mm（寬）x280（深）x140mm（高） | |
重量 | ≤4.5kg | |
選件說明
選件號 | 項目 | 內容 |
01 | 通道1/2頻率 | 0.1mHz～350MHz |
02 | 通道1/2頻率 | 0.1mHz～400MHz |
03 | 通道1/2頻率 | 0.1mHz～450MHz |
04 | 高頻通道頻率 | 300MHz～3GHz |
05 | 高頻通道頻率 | 300MHz～6GHz |
06 | 高頻通道頻率 | 300MHz～9GHz |
07 | 高頻通道頻率 | 300MHz～15GHz |
08 | 高頻通道頻率 | 300MHz～18GHz |
09 | 高頻通道頻率 | 300MHz～20GHz |
10 | 高頻通道頻率 | 300MHz～27GHz |
11 | 高頻通道頻率 | 300MHz～30GHz |
12 | 高頻通道頻率 | 300MHz～35GHz |
13 | 高頻通道頻率 | 300MHz～40GHz |
14 | 高頻通道頻率 | 300MHz～54GHz |
15 | 高頻通道頻率 | 300MHz～60GHz |
16 | 高頻通道頻率 | 300MHz～67GHz |
17 | 高頻通道頻率 | 300MHz～90GHz |
18 | 高頻通道頻率 | 300MHz～110GHz |
19 | 時間間隔分辨率 | 50ps |
20 | 時間間隔分辨率 | 20ps |
21 | 高穩晶振 | 初始頻率準確度≤1E-8，秒穩定度≤1E-11/s |
22 | 高穩晶振 | 初始頻率準確度≤1E-8，秒穩定度≤3E-12/s |
23 | 標準型銣鐘 | 初始頻率準確度≤2E-10（典型值5E-11），秒穩定度≤1E-10/s，漂移率≤2E-11/日 |
24 | 高精度銣鐘 | 初始頻率準確度≤5E-11，秒穩定度≤3E-11/s，漂移率≤1E-11/日 |
25 | 旗艦級銣鐘 | 初始頻率準確度≤5E-11，秒穩定度≤5E-12/s，漂移率≤2E-12/日 |
26 | 馴服晶振 | 高精度馴服恒溫晶振 |
27 | 供電 | 交流供電+低壓DC供電 或者 交流供電+內置鋰電池 |
28 | 后面板輸入 | 后面板輸入取代前面板通道輸入 |
29 | GPIB接口 | 增加GPIB接口套件 |
30 | 上架套件 | 增加上架套件 |
31 | 雙互鎖套件 | 增加雙互鎖套件 |
32 | 無源探頭 | 200MHz無源探頭 |
33 | 無源探頭 | 500MHz無源探頭 |
34 | 有源探頭 | 25MHz有源差分高壓探頭（1300V(DC+peak AC)） |
35 | 軟件 | SYN5694型時間頻率分析軟件 |
36 | 軟件 | 群控軟件（可同時控制多臺設備） |
37 | 衛星輸入 | 支持北斗(含北斗三號)/GPS/GLONASS/Galileo/QZSS/SBAS 定時精度：≤20ns RMS；定位精度：≤2.5m CEP，帶3米天線 |
38 | 單北斗衛星輸入 | 僅支持北斗導航衛星信號(含北斗二號和北斗三號)B1I/B1C/B2a 定時精度：≤20ns RMS；定位精度：≤2.5m CEP |
39 | 時間戳 | 對輸入信號進行時間戳記錄 |
40 | 晶振工裝 | 測量多種直插和貼片SMD封裝的晶振 |
41 | 晶振原子鐘測試板 | 測量多種恒溫晶振、溫補晶振和直插原子鐘 |
42 | 專用儀表拉桿箱 | |
43 | 機柜托盤 | 19英寸標準機柜通用托盤 |
44 | U盤存儲 | 外部U盤存儲接口 |
45 | 頻率測量分辨率 | 13位/1s |
46 | 頻率測量分辨率 | 14位/1s |
47 | DVM電壓測量 | 測量范圍：0～+35VDC，分辨率：1mV，測量精度≤0.6% |
48 | 脈沖輸出 | 可編程脈沖輸出，從0.5 Hz 到50 MHz |
49 | 外參考輸入 | 增加1MHz/2MHz/5MHz/100MHz等其中之一頻點作為外參考輸入 |
50 | 閘門輸入 | 閘門輸入功能 |
51 | 閘門輸出 | 閘門輸出功能 |
52 | 觸發輸入 | 外部觸發輸入功能 |
53 | 調制域測量 | 增加2通道調制域測量，超快速測量功能 |
54 | 10ps分辨率 | 增加2通道專門用于測量時間間隔，分辨率10ps |
部分在用客戶：
中國計量科學研究院
華為技術有限公司
遼寧省測繪檢定站
廣東省計量科學研究院
工業和信息化部電子第五研究所（中國賽寶）
航天工程大學
廣州市計量科學研究院
中國艦船研究設計中心
浙江省質量科學研究院
宜昌計量所
西安衛星測控中心
齊魯空天信息研究院
鈦和計量檢測
北京神州技測
國防科技大學
湖南神斧集團
中航長城計量
佛山市質量計量監督檢測中心
中檢（深圳）計量
南京中安半導體
中電二十八所
北京航天計量測試技術研究所
云南省測繪產品質量監督檢驗站
江蘇省測繪產品質量監督檢驗站
投訴建議
提交

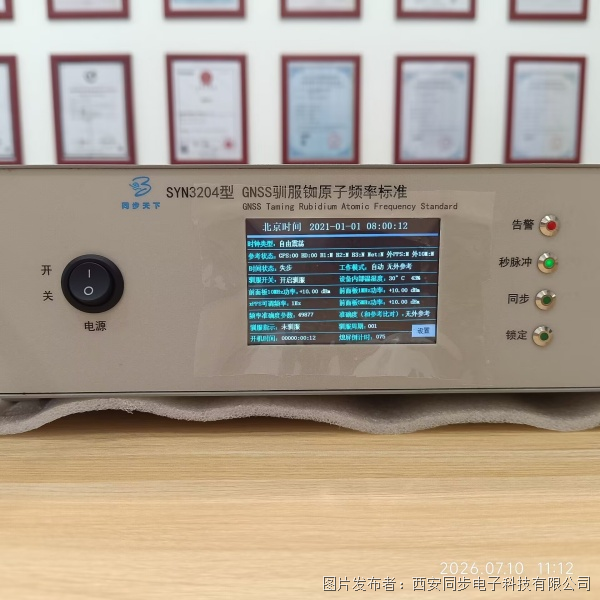

高精度馴服時間頻率標準設備選購攻略
選購馴服銣原子頻率標準的避指南 銣原子頻標

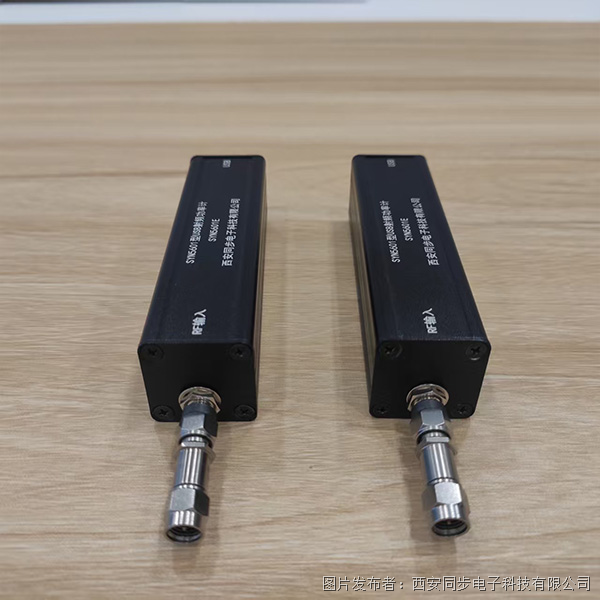

USB射頻功率計應用解決方案 國產射頻功率計

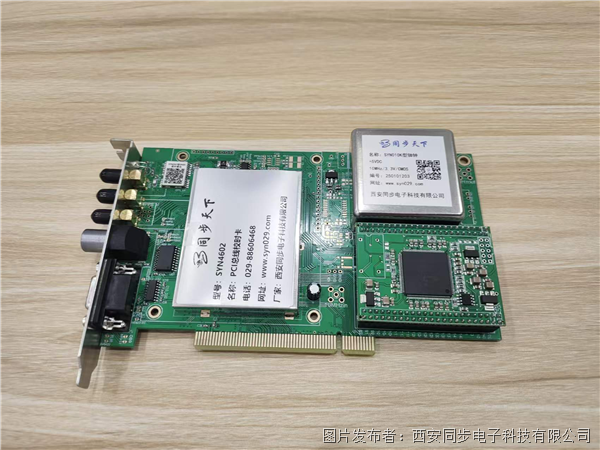

北斗pci授時卡 基于PCI總線校時時鐘同步卡的高精準授時解決方案 雙模pci授時板卡
