一、產品概述

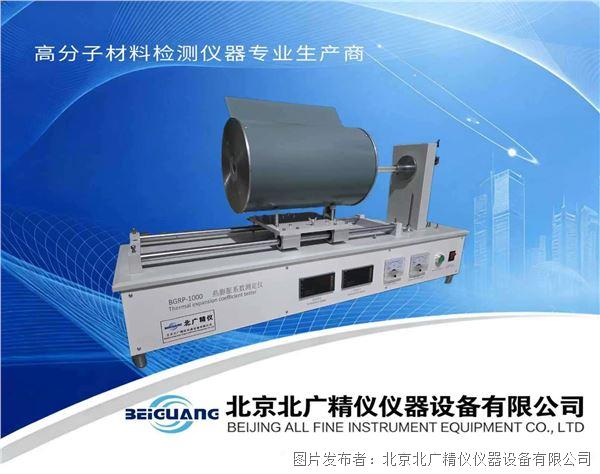

玻璃釉料真空熱膨脹分析儀器DRPY?1400屬于推桿式高溫熱膨脹測定設備，主要用于檢測金屬材料、陶瓷、玻璃、釉料、耐火材料、石墨以及各類非金屬固體材料在受熱焙燒條件下發生的膨脹、收縮形變行為，獲取材料線性熱膨脹量、平均線熱膨脹系數、體膨脹系數等關鍵熱物理參數，為材料配方研發、燒成工藝制定、產品結構設計、來料質量檢驗提供可靠試驗依據，廣泛應用于玻璃陶瓷生產企業、耐火材料加工廠、新材料改性研發機構、第三方檢測實驗室、高等院?？蒲性核葓鼍?。

在玻璃、釉料、陶瓷工業生產過程中，熱膨脹系數是極為關鍵的基礎性能指標。釉料與陶瓷坯體之間的熱膨脹匹配程度，直接決定燒成之后釉面是否出現開裂、剝釉、縮釉等工藝缺陷；不同玻璃材質相互封接、玻璃與金屬部件封接加工時，兩種材料熱膨脹系數差異過大，升降溫過程內部會產生較大熱應力，造成制品出現裂紋、炸裂報廢。耐火制品在高溫窯爐內部反復經受溫度起伏，熱膨脹性能參數是砌體預留膨脹縫尺寸計算的基礎依據；石墨電極在高溫工況下的膨脹特性，直接關系冶金電弧爐設備運行安全。因此開展熱膨脹測試，能夠在試驗室內提前預判材料在高溫環境當中的形變表現，優化配方配比，調整升溫燒成曲線，降低工業化生產的次品率。

本儀器依據多項國內現行國家標準進行開發，包含GB/T 7320?2018《耐火制品熱膨脹試驗方法》、GB/T16920?2015玻璃平均線熱膨脹系數的測定、GB/T3810.8?2016陶瓷磚線性熱膨脹的測定、GB/T3074.4?2016石墨電極測定方法石墨電極熱膨脹系數(CTE)測定，儀器采集、運算邏輯與硬件結構匹配標準規定的頂桿測試法試驗要求，測試得到的數據可以用于編制正式檢測報告，整機可以送至計量機構開展量值溯源校驗，滿足CNAS實驗室體系對檢測儀器的管控條件。

設備集成高溫加熱爐體、剛玉材質測試架、推桿傳動機構、高精度光柵測微位移傳感器、真空密封腔體、真空泵單元、微電腦程序溫控模塊以及計算機數據處理系統。既可以在常壓空氣氣氛完成測試，也可以對測試腔體抽真空，實現真空環境下的熱膨脹檢測，規避樣品在高溫下發生氧化反應對形變測量帶來的干擾，適合易氧化金屬、碳素石墨類試樣開展試驗。整套膨脹形變傳遞機構采用高性能直線軸承傳動結構，實現膨脹量無摩擦傳遞，降低機械摩擦引入的測量誤差，保障測量重復性。

儀器全部試驗流程依托配套計算機軟件完成操作，操作人員設置升溫程序、溫度記錄間隔之后，設備自動執行升溫、位移采集、數據存儲，軟件自動完成各項熱膨脹參數運算，輸出溫度?膨脹系數關系曲線；同時支持自動補償系數計算與補償修正，也允許人工介入修改補償系數，適配標樣校準之后的系統偏差修正工作。設備配套石英標樣、剛玉標樣，用于定期校驗整機系統，核查儀器長期運行后的測量漂移，保障不同批次樣品測試的數據可比性。

可測試試樣包含方形、圓形兩種外形，試樣尺寸覆蓋(215)×(215) ×(20~150)mm區間，對于玻璃條樣、釉料燒結樣塊、陶瓷磚切割樣、耐火材料試條、石墨試棒、金屬條狀試樣都可以完成裝夾測試。儀器配置完整計算機軟硬件系統，包含不低于8G內存、256固態硬盤、21.5英寸顯示器，全套測試處理軟件，開箱之后可以直接搭建完整測試工位。

二、儀器測試工作原理

玻璃釉料真空熱膨脹分析儀器DRPY?1400采用行業通用的推桿（頂桿）法原理開展熱膨脹測試，把規則條狀試樣放置在剛玉測試架內部，試樣一端固定限位，另一端與剛玉推桿端面緊密貼合；試樣受熱發生伸長或者收縮形變，形變位移通過推桿向外傳遞，由后端光柵測微傳感器精準采集推桿微小位移變化，同步采集爐內試樣區域?qū)嶋H溫度，結合試樣初始長度，計算得到線性膨脹量、平均線膨脹系數等熱物理參數。

材料受熱之后內部原子間距發生改變，宏觀表現為試樣長度隨溫度升高產生伸長；降溫過程又會發生收縮。線性熱膨脹系數核心計算公式為α=ΔL/(L?×ΔT)，L?代表試樣室溫初始長度，ΔL為溫度變化ΔT對應的試樣長度變化量，儀器軟件內部集成運算邏輯，不需要操作人員手動代入公式計算，直接輸出結果。

整套機械傳動單元選用高性能直線軸承，推桿運動過程實現無摩擦傳遞。普通滑動接觸結構容易存在摩擦阻力，微小阻力會阻礙推桿跟隨試樣同步形變，造成位移采集偏小，帶來系統誤差；直線軸承結構可以最大程度降低機械阻力，提升測量重復性。

位移采集單元采用高精度光柵測微傳感器，擁有較高分辨率，能夠捕捉微米級別微小長度變化，傳感器支持量程自動校正，拓寬試樣尺寸適配范圍。光柵信號傳輸至計算機，和熱電偶采集的溫度信號一一對應，每一組溫度點同步記錄對應的膨脹位移數值。

加熱單元使用硅碳棒作為發熱元件，微電腦程序控溫系統可以自由設置升溫速率，控溫回路實時讀取爐內熱電偶溫度信號，閉環調節加熱輸出功率，把爐膛溫度穩定控制在設定目標，控溫精度可以達到±1℃。升溫速率0?30℃/min區間可調，針對存在晶型相變的陶瓷、耐火材料，可以設置較低升溫速率，完整捕捉相變過程帶來的膨脹突變現象。

儀器具備真空測試能力，配備真空泵與真空密封裝置，爐腔密封之后可以抽取內部空氣，獲得真空環境。部分金屬、石墨試樣在高溫空氣環境會發生氧化增重、氧化腐蝕，樣品本身發生化學變化，形變測量就不能代表材料本征熱膨脹行為，真空條件可以隔絕氧氣，規避高溫氧化帶來的測試干擾；不需要真空工況時，也可以直接開啟腔體，在常壓空氣環境完成玻璃、釉料、陶瓷這類抗氧化試樣的檢測。

測試系統本身的剛玉測試架、推桿在升溫過程同樣會產生熱膨脹，會疊加到試樣位移讀數之中，因此儀器支持補償系數運算。使用已知熱膨脹參數的石英標樣或者剛玉標樣做一次完整升溫測試，軟件對比標樣理論數值和實測數值，自動計算整套系統的補償系數，后續測試未知樣品時，自動扣除系統部件自身膨脹帶來的偏差；如果有需要，操作人員也可以人工修改補償系數，完成修正，消除硬件本身熱膨脹對結果的影響。

試驗溫度記錄間隔可以自由設定，最小設置間隔1℃，在升溫過程中按照設定間隔自動保存溫度、位移數據。測試結束軟件可以生成溫度?膨脹系數曲線，直觀展示全溫度區間材料膨脹變化趨勢，數據支持本地存儲、打印輸出，方便報告整理和數據復盤。

三、主要性能參數

最高爐溫:1400℃。 升溫速度0?30 度/分可調,微電腦程序控溫,控溫精度±1℃。 計算機自動計算膨脹系數、體膨脹系數、線性膨脹量,急熱膨脹。 變形測量采用高精度光柵測微傳感器,測量量程范圍:±12.7mm,分辨率:0.1μm,精度0.2μm,自動校正量程。膨脹值測量量程范圍大,試樣調整范圍增大。 自動記錄、存儲、打印數據,打印溫度?膨脹系數曲線,溫度間距自由設定,最小間距1℃。 自動計算補償系數并自動補償,也可人工修正。 試樣范圍:(215)×(215) ×(20150)mm,方形/圓形均可測量?？蓪υ嚇臃謩e進行氣氛保護,可抽真空,真空度0.1MPa,配備真空泵。 儀器配有標準計算機接口,可與通用計算機相聯,所有試驗操作均計算機界面完成,操作方便易學并提供全套軟件。 測試架材質:剛玉。 發熱元件:硅碳棒。 采用高性能直線軸承傳動,實現膨脹值無磨擦傳遞,傳動精度及重復性極好。 系統測量誤差:±0.10.5%。 電源電壓:220V±10%,2KW。 提供數據處理和控制系統1 套,配置不低于8G 內存、256 固態硬盤、21.5 英寸顯示器,并提供全套軟件。

配置:含膨脹儀主機壹臺,軟件壹套,石英標樣壹個,剛玉標樣壹個,真空密封裝置壹套,真空泵壹臺,臺式電腦壹臺。

四、儀器核心功能特點

1、寬溫度區間，程序可控升溫 儀器最高爐溫可達1400℃，升溫速率0?30℃/min自由調節，微電腦閉環控溫，控溫精度±1℃。面對不同類型材料可以靈活設置升溫制度，釉料、普通玻璃可以選用常規升溫速率；針對存在晶型轉變的耐火材料、陶瓷試樣，選用低速升溫，完整記錄相變階段膨脹突變，滿足科研對比以及標準檢測的不同需求。硅碳棒發熱元件，熱穩定性好，適合長時間高溫試驗工況。

2、光柵測微位移采集，無摩擦傳動結構 位移單元采用光柵測微傳感器，具備0.1μm分辨率，捕捉試樣微米級形變，量程支持自動校正；傳動部分采用高性能直線軸承，推桿形變傳遞過程摩擦力得到抑制，降低機械結構引入的系統誤差，提升同一樣品多次復測的數據重復性。

3、真空?常壓兩種測試工況兼容 整機配備真空泵與真空密封組件，可以根據樣品特性選擇試驗氣氛。玻璃釉料、陶瓷磚可以直接在空氣常壓下完成測試；石墨、易氧化金屬材料，可將爐腔抽至真空環境，規避試樣高溫氧化，保障測量得到的形變屬于材料本征熱膨脹行為。

4、系統自動補償，支持人工修正 剛玉測試架、推桿自身受熱同樣會產生膨脹變形，儀器可以利用石英標樣、剛玉標樣完成校準，軟件自動計算系統補償系數，后續樣品測試自動扣除硬件自身膨脹帶來的偏差；同時保留人工修正入口，操作人員也可以手動錄入補償參數，靈活適配不同試驗條件。

5、計算機全流程控制，多參數自動運算 通過標準計算機接口連接配套電腦，全部試驗操作在軟件界面完成。設備自動記錄溫度、位移原始數據，自動計算線性膨脹量、平均線膨脹系數、體膨脹系數、急熱膨脹相關參數；溫度記錄間隔可以自由設定，最小間隔1℃；試驗結束自動存儲原始數據，可打印溫度?膨脹系數變化曲線，直觀展現全溫區材料膨脹變化趨勢，減少人工記錄與手動計算帶來的失誤。

6、試樣適配范圍廣，方形圓形試樣均可檢測 試樣尺寸范圍(215)×(215) ×(20~150)mm，方形條狀、圓柱圓形試樣都可以裝夾。玻璃條樣、釉料燒結塊、陶瓷磚切割試條、耐火試棒、石墨電極小樣塊、金屬條狀試樣都可以適配，滿足多品類樣品檢測需求。

7、配套標準標樣，方便設備定期校驗 設備配套石英標樣、剛玉標樣。石英標樣可以用于中低溫區間校驗，剛玉標樣適合高溫段校驗。試驗室可以定期運行標樣測試，核對儀器實測結果與標樣標稱參數，判斷整機是否發生漂移，及時開展補償修正，保障長期使用的數據可靠性。

8、完整成套交付，開箱可搭建測試工位 整套設備包含膨脹儀主機、操作軟件、標樣、真空密封裝置、真空泵、臺式計算機整套系統，計算機硬件配置滿足試驗軟件運行要求，用戶完成簡單管路接線就可以開展測試，降低用戶自行選配硬件的工作量。整機系統測量誤差處于±0.1~0.5%區間，滿足多項國標對測試設備的精度要求。

五、完整試驗操作流程說明

5.1試樣制備與前期準備

試樣加工：按照對應標準將樣品加工成條狀試樣，試樣兩端端面需要平整、互相平行，端面不允許存在崩口、毛刺，保證試樣端面可以和剛玉測試底座、推桿充分垂直接觸。玻璃、釉料燒結樣塊一般切割成長條狀；陶瓷磚需要切割、打磨兩端；耐火、石墨材料切割之后，對兩個受力端面做打磨處理。使用卡尺精確測量試樣室溫原始長度L?，記錄數值，同一批次樣品建議準備不少于3根平行試樣，用于計算平均值，降低試樣個體差異帶來的離散。

試樣預處理：部分釉料、陶瓷試樣內部含有吸附水分，升溫過程水分揮發會帶來微小尺寸變化。必要時將試樣放入烘箱烘干，去除吸附水分，烘干完成放到干燥器冷卻至室溫之后再開展測試。

儀器開機準備：接通儀器主機、真空泵、計算機電源，啟動測試軟件。檢查爐膛內部，清理上一輪測試掉落的碎屑粉塵；確認剛玉測試架、推桿外觀完好，無開裂破損。如果需要做整機系統補償校準，優先使用石英或者剛玉標樣完成一次完整升溫測試，獲取補償系數，保存到軟件參數當中。

5.2試樣裝夾，密封腔體

打開爐體，把處理完成的試樣平穩放置到剛玉測試架的底座上，調整位置，讓試樣一端貼緊限位端面，另外一端和推桿端面平穩貼合，推桿僅接觸試樣端面，不可施加過大擠壓預緊力，避免試樣被壓裂。裝夾完成之后，檢查推桿?直線軸承傳動，確認推桿可以靈活移動，不存在卡滯現象。

如果選擇真空模式開展測試：確認真空密封密封圈完好，閉合爐蓋，鎖緊密封機構，啟動真空泵抽取腔體內部空氣，觀察真空狀態，達到試驗需要真空條件之后，關閉真空泵；如果選擇常壓空氣試驗模式，爐蓋閉合不需要抽真空，保持腔體和大氣連通即可。

5.3設置試驗程序參數

在計算機軟件界面完成試驗參數設置：錄入試樣原始長度；設置升溫速率，釉料玻璃常規測試可以選用5?10℃/min，存在晶型相變的耐火材料適當降低升溫速率；設置最高目標試驗溫度；設置溫度記錄采集間隔，最小可以設置1℃；確認補償系數參數，確認是自動補償或者人工修正模式。核對全部參數無誤。

5.4啟動測試，采集試驗數據

確認硬件狀態正常之后，軟件點擊啟動試驗，設備開始按照程序升溫。加熱過程中，熱電偶實時采集爐膛溫度，光柵傳感器同步采集推桿位移，軟件按照設定溫度間隔自動保存溫度、位移原始數據，實時繪制溫度?膨脹變化曲線。操作人員可以在電腦屏幕實時觀察曲線走勢，留意是否出現異常突變。

升溫程序執行到目標溫度之后，可以按照標準要求保溫，或者直接執行降溫流程。全部溫度程序運行結束，加熱停止，爐體自然降溫。降溫階段也可以根據標準需求選擇是否記錄數據。

實操提示：玻璃、釉料類脆性樣品，不建議測試結束立刻打開爐蓋，應當隨爐緩慢降溫，防止試樣快速激冷發生碎裂。

5.5數據保存，結束試驗

整套試驗流程結束，軟件自動完成各項熱膨脹參數運算，輸出線性膨脹量、平均線膨脹系數、體膨脹系數等結果。操作人員保存原始數據文件，可以打印溫度?膨脹系數曲線報告。

如果之前使用真空模式，等待爐體溫度下降之后，先釋放腔體內部真空，再打開爐蓋，取出測試完成的試樣。清理爐膛內部試樣殘渣，準備下一組試樣的測試。完成全部樣品測試之后，關閉主機、真空泵、計算機電源。

六、影響熱膨脹測試結果的關鍵因素

DRPY?1400儀器硬件為測試提供基礎條件，但熱膨脹屬于條件性試驗，試樣加工質量、裝夾狀態、升溫制度、系統補償、氣氛環境都會改變最終測試數值，試驗過程中需要關注各類誤差來源，保障數據的有效性。

第一，試樣加工質量。試樣兩個端面必須平整、互相平行，如果端面傾斜、崩邊，試樣和底座、推桿之間會出現點接觸，推桿受力偏移，會引入位移測量誤差。試樣內部裂紋、氣孔缺陷，升溫過程發生裂紋擴展，會帶來異常形變讀數。試樣原始長度測量精度，會直接參與膨脹系數計算，長度測量偏差會傳導至最終結果。

第二，系統補償是否到位。剛玉測試架、推桿高溫會發生自身熱膨脹，如果沒有使用標樣完成補償校準，硬件本身膨脹量會疊加試樣讀數，造成結果偏大。長期使用之后，測試架輕微形變、推桿磨損，補償系數會發生變化，需要定期用石英、剛玉標樣復核，必要時重新計算補償參數。

第三，升溫速率設置。升溫速率過快，試樣內部會形成溫度梯度，試樣整體溫度不均勻，會造成形變采集偏差；對于存在晶型轉變的材料，過快升溫會錯過相變對應的膨脹突變峰，無法真實反映材料相變熱膨脹行為。對于釉料、玻璃這類脆性材料，升溫速率過高還會造成試樣開裂損壞。

第四，推桿裝夾與傳動狀態。推桿不能對試樣施加過大擠壓壓力，壓力過大脆性玻璃釉料試樣容易受壓碎裂；推桿在直線軸承內部發生卡滯，摩擦阻力會阻礙形變傳遞，位移采集偏小。每次裝樣完成需要確認推桿可以靈活移動，無卡頓。

第五，試驗氣氛條件。容易氧化的石墨、部分金屬試樣，在空氣高溫環境發生氧化，樣品質量、結構改變，測量到的尺寸變化不完全來自熱膨脹，這類樣品應當選用真空模式。玻璃、普通陶瓷抗氧化性能好，常壓空氣測試即可。真空模式需要關注密封密封圈狀態，密封圈老化漏氣，腔體達不到設定真空度，氧氣持續進入腔體，依舊會發生氧化。

第六，爐膛均溫區位置。試樣必須放置在爐膛的恒溫均溫區間，如果試樣處在均溫區之外，試樣各部位溫度不一致，溫度傳感器讀數不能代表試樣真實溫度，溫度?位移對應關系出現錯位，帶來計算偏差。裝樣的時候需要保證試樣處于爐體標定的均溫范圍之內。

第七，冷卻操作規范。高溫結束之后，脆性玻璃釉料試樣禁止立刻開蓋急冷，快速溫度變化試樣容易炸裂；同時爐膛驟然進冷空氣，也會沖擊熱電偶，縮短測溫元件使用壽命。應當隨爐緩慢降溫之后再開爐取樣。

七、儀器主要應用行業與測試對象

7.1玻璃與釉料生產行業

日用陶瓷釉料、建筑陶瓷釉料、藝術玻璃、封接玻璃是本儀器重要測試對象。通過測試釉料和坯體的熱膨脹系數，評估二者膨脹匹配性，指導釉料配方調整，減少釉面開裂、剝釉缺陷；封接玻璃測試熱膨脹參數，用于匹配金屬封接基材，規避封接件升降溫產生熱應力開裂。儀器最高1400℃溫度區間，覆蓋絕大多數釉料、玻璃燒成溫度范圍，可做常壓以及真空條件的對比試驗。

7.2耐火材料行業

耐火磚、不定形耐火材料預制試條，依據GB/T7320?2018開展熱膨脹測試，獲取線膨脹率、平均線膨脹系數。該參數是窯爐耐火砌體膨脹縫預留計算的核心輸入?yún)?shù)，膨脹縫設置不合理，高溫下耐火砌體互相擠壓會出現鼓包、開裂損壞，測試數據用于耐火制品出廠檢驗、配方開發。

7.3石墨碳素制品行業

石墨電極、石墨板材等碳素材料，參照GB/T3074.4?2016開展熱膨脹系數檢測。石墨高溫容易被空氣氧化，優先選用真空模式開展測試，獲取高溫下膨脹參數，服務于冶金電弧爐石墨電極產品研發與出廠質量管控。

7.4陶瓷制造產業

建筑陶瓷磚、工業結構陶瓷、電子陶瓷基板，按照GB/T3810.8?2016標準切割條狀試樣，測定線性熱膨脹系數，評估陶瓷產品抗熱震能力，優化燒成工藝，降低陶瓷產品冷熱交替使用環境下開裂風險。

7.5新材料研發企業

無機改性新材料、復相陶瓷、復合玻璃材料研發，需要對比不同填料配比、燒結工藝對熱膨脹性能帶來的改變。儀器可以自定義升溫速率、記錄間隔，支持多組工藝條件對比試驗，輔助研發人員篩選配方與燒成制度。

7.6第三方檢測機構

第三方材料檢測試驗室承接玻璃、釉料、耐火、陶瓷、石墨樣品檢測，儀器匹配現行國標，整機支持計量校準，滿足實驗室量值溯源管理要求，測試原始數據與曲線可以用于正式檢測報告輸出。

7.7高校、科研院所

材料學院、無機非金屬相關專業，用于教學實驗和課題研究，既可以按照國標完成標準化檢測，也可以開展條件探索試驗，研究相變、燒結過程材料的熱膨脹、收縮行為，計算機自動采集大量試驗數據，方便科研數據整理分析。

八、設備選型對比參考

市面上推桿式熱膨脹測定儀型號較多，選型時需要關注加熱上限、位移傳感方式、傳動結構、是否具備真空功能、補償校準方式、配套標樣等多個維度。

部分基礎款熱膨脹儀最高溫度只能到達1000℃，無法滿足釉料、耐火材料1200?1400℃區間測試；DRPY?1400最高爐溫1400℃，硅碳棒加熱元件，可以覆蓋大部分無機非金屬材料燒成溫度區間。

部分低端機型采用差動變壓器位移采集，分辨率有限；本機型采用光柵測微傳感器，分辨率0.1μm，適合玻璃釉料微小膨脹形變的捕捉。傳動結構方面，普通滑動推桿結構存在摩擦阻力，數據重復性有限；本機型采用高性能直線軸承，實現無摩擦形變傳遞，提升測量穩定性。

部分設備只支持常壓空氣試驗，不具備真空腔體與真空泵組件，無法開展石墨、易氧化金屬的真空環境測試；DRPY?1400真空?常壓兩用，拓寬樣品適配范圍。

補償校準方面，部分儀器只能人工手動輸入補償系數，沒有標樣自動計算補償?shù)能浖δ?；本機型可以使用石英、剛玉標樣自動計算補償系數，同時保留人工修正通道，便于試驗室定期做設備核查。

選型時還需要確認設備配套標樣，石英標樣、剛玉標樣是儀器定期校驗的必要配件；確認計算機軟件可以輸出溫度?膨脹系數曲線，原始數據可以保存導出。如果需要出具正式檢測報告，優先選擇整機支持計量機構校驗的設備，滿足量值溯源管控。

九、儀器維護保養與安全操作注意事項

1、高溫操作安全：設備最高爐溫可達1400℃，升溫過程爐體外表面會處于高溫狀態，試驗運行期間禁止觸碰爐體外殼；高溫狀態禁止打開爐蓋，必須等爐溫充分下降之后再開蓋取樣，避免高溫燙傷，同時防止冷空氣快速沖入損傷爐膛與測溫熱電偶。

2、剛玉部件維護：剛玉測試架、推桿屬于脆性高溫陶瓷件，避免撞擊、摔落；每次試驗結束清理爐膛內部掉落試樣碎屑，碎屑堆積高溫下會燒結粘結在剛玉部件表面，影響裝配與測量精度。出現開裂、崩損應當及時更換配件。

3、真空系統維護：真空泵按照設備說明定期更換真空泵油；真空密封O型密封圈長期高溫、老化會失去彈性，定期檢查密封圈狀態，變硬破損及時更換，避免腔體漏氣達不到真空條件。抽真空操作應當在爐體處于低溫狀態執行，禁止高溫狀態抽取真空。

4、光柵傳感器保護：光柵測微傳感器屬于精密光學部件，避免粉塵、碎屑進入傳感器部位，禁止敲擊撞擊位移傳感單元。

5、硅碳棒維護：硅碳棒發熱元件，使用過程會緩慢老化，定期比對硅碳棒阻值，多根硅碳棒阻值差異過大建議成對更換；不要讓試樣揮發物、粉塵附著在硅碳棒表面，減少元件腐蝕老化。

6、熱電偶維護：熱電偶避免磕碰，定期結合標樣試驗，間接核查測溫是否出現漂移；如果測溫偏差變大，需要校準或者更換熱電偶。

7、計算機與軟件：定期備份試驗原始數據文件；不要隨意刪除軟件配置文件，保留標樣校準得到的補償參數記錄。

8、計量校驗：建議試驗室定期使用標樣做核查；整機經過搬運、撞擊震動之后，應當使用標樣重新校準補償系數，必要時送計量機構開展整機計量。

十、常見試驗現象排查分析

現象1：同一樣品多次復測，膨脹系數數據重復性較差

排查方向：檢查試樣端面是否平整，端面崩邊、傾斜造成推桿接觸不良；確認推桿?直線軸承是否存在卡滯、異物卡入；復核系統補償系數，是否長時間沒有用標樣校準；裝樣確認推桿沒有對試樣施加過大壓力；檢查升溫速率設置，速率過快試樣內部溫度梯度大；真空模式下確認腔體無漏氣。

現象2：測得膨脹系數整體數值偏大

排查方向：沒有開展系統補償，未扣除剛玉測試架與推桿自身熱膨脹；補償系數設置錯誤；試樣原始長度測量出現錯誤；試樣沒有烘干，升溫過程內部水分揮發帶來附加形變。重新運行石英或者剛玉標樣，更新補償系數。

現象3：升溫曲線出現異常突變跳動

排查方向：試樣升溫過程發生開裂破碎；爐膛內部碎屑受熱發生膨脹、崩落；推桿發生卡滯之后突然釋放；熱電偶接觸不穩定，溫度讀數跳變；排查樣品狀態，清理爐膛，檢查推桿傳動機構，核查熱電偶接線。

現象4：無法抽到設定真空度

排查方向：真空密封O型密封圈老化、有雜質；爐蓋沒有壓緊到位；管路接頭漏氣；真空泵油位不足或者真空泵老化。檢查密封圈狀態，清理密封圈表面粉塵，緊固密封機構，檢查管路，維護真空泵。

現象5：軟件無法采集位移或者溫度信號

排查方向：檢查計算機和主機之間通訊接口接線是否牢靠；確認儀器主機處于運行狀態；軟件通訊參數配置正確；光柵傳感器接線松動；熱電偶接線松動。斷電之后檢查各個接線端子，重新連接。

現象6：玻璃、釉料試樣測試之后發生碎裂

排查方向：升溫速率設置過快，試樣內部熱應力過大；測試結束高溫直接開蓋急冷；推桿預緊壓力過大擠壓試樣；試樣本身存在原生裂紋。降低升溫速率，測試結束隨爐緩慢降溫，調整推桿接觸狀態，選用無缺陷試樣。

十一、總結

玻璃釉料真空熱膨脹分析儀器DRPY?1400基于推桿頂桿法測試原理，匹配GB/T 7320?2018、GB/T16920?2015、GB/T3810.8?2016、GB/T3074.4?2016多項國家標準，最高爐溫1400℃，硅碳棒元件加熱，升溫速率0?30℃/min可調。整機集成光柵測微位移傳感器、直線軸承無摩擦傳動機構，支持常壓、真空兩種測試環境；軟件可自動計算補償系數，也可人工修正，計算機完成升溫控制、數據采集、自動運算，輸出溫度?膨脹系數曲線。方形、圓形試樣均可檢測，配套石英標樣、剛玉標樣，方便設備定期校驗。

儀器適用于玻璃、釉料、陶瓷磚、耐火材料、石墨、金屬等固體材料，測定線性熱膨脹量、平均線熱膨脹系數、體膨脹系數，服務于新材料配方研發、燒成工藝優化、生產來料質檢、高?？蒲?、第三方檢測機構等眾多場景。儀器硬件是獲取測試數據的基礎保障，試樣加工質量、端面平整度、系統補償校準、升溫速率、裝夾狀態、氣氛條件都會直接影響測試結果。操作人員完整執行試樣制備、烘干處理、標樣校準、規范裝夾、合理設置升溫程序等整套試驗流程，規避各類誤差來源，能夠獲得穩定、具備參考價值的熱膨脹試驗數據，為材料配方開發、工業工藝設計提供可靠的試驗支撐。
