PCB自動光學檢測（AOI）設備使用高分辨率CCD相機對組裝后的電路板進行成像，通過圖像處理算法識別元件缺失、偏移、焊點缺陷等問題。PCB表面分布著電容、電阻、連接器等多種元件，不同元件的高度差異顯著——貼片電阻高度可能不足1mm，而大型電解電容器高度可達數十毫米。

CCD相機配備高倍率光學鏡頭后，其景深（即能夠清晰成像的焦點前后范圍）很小。當相機對焦于PCB基板表面時，較高元件的頂部會處于離焦狀態，圖像模糊；反之，對焦于高元件頂部時，低矮元件和基板表面的圖像又會失焦。因此，AOI設備需要通過Z軸運動模組調整相機鏡頭與被測物體之間的距離，使相機能夠在不同高度位置獲取清晰圖像。

一、Z軸定位的實現方案

AOI設備的Z軸定位系統通常由以下幾個部分組成：

1. Z軸運動模組

Z軸運動模組是執行垂直方向位移的機械結構，通常由伺服電機、絲桿導軌或微型伺服電缸構成。以實際案例來看，Z軸模組的整定精度可達0.0013mm，能夠滿足高速掃描下的位置閉環需求。部分AOI設備Z軸行程可達到40mm，足以覆蓋PCB上從薄型元件到大型元件的全部高度范圍。

2. 位移傳感器（核心環節）

位移傳感器用于實時測量相機鏡頭與被測物體表面之間的實際距離，將測量值反饋給控制系統，驅動Z軸運動到準確的焦點位置。傳感器與Z軸模組配合，構成閉環控制系統。光子精密為該應用場景提供了兩種技術路線的位移傳感器解決方案，詳見第二部分。

3. 控制與算法

控制系統接收傳感器的距離數據，通過算法計算出Z軸需要移動的方向和距離，驅動電機執行動作。部分高端方案采用FPGA處理器實現實時高度測量與Z軸控制，延遲可控制在1ms以內。

三、光子精密提供的兩種Z軸定位解決方案

針對PCB AOI設備Z軸定位的需求，光子精密提供兩種技術路線的位移傳感器解決方案：PDH系列激光位移傳感器與CD-5000系列光譜共焦位移傳感器。以下分別介紹兩種方案的技術特性及其在Z軸定位場景中的適用性。

1. PDH系列激光位移傳感器

PDH系列激光位移傳感器基于激光三角反射原理工作，傳感器向被測表面發射激光，通過接收反射光在CMOS芯片上的位置變化計算距離。該系列的核心性能參數如下：

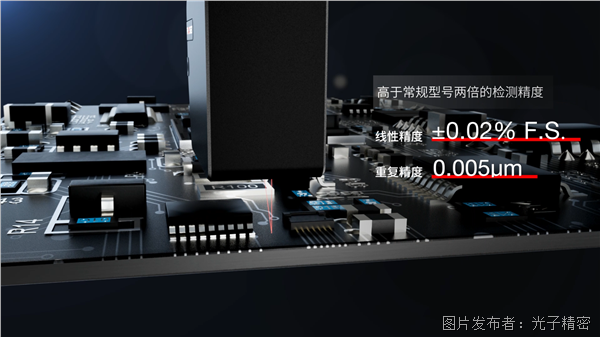

精度指標方面，PDH系列搭載高靈敏度、高分辨率CMOS芯片，通過擴展像素寬度、增加像素數量及優化光學設計，實現了0.02% F.S.的超高線性精度和0.005μm的超高重復精度。這一精度水平遠高于PCB元件高度檢測的常規要求，能夠穩定識別微米級的元件高度差異。

采樣速度方面，PDH系列具備高達260kHz的采樣頻率，能夠準確追蹤快速移動目標物的位移變化。在AOI設備高速掃描PCB板的工況下，這一采樣速度足以支持相機在連續運動過程中實時獲取高度數據，實現動態對焦。感測頭選型方面，PDH系列提供寬光點型、聚焦光點型和鏡面反射型三種感測頭。在PCB檢測場景中，寬光點型感測頭可同時覆蓋PCB板多個零件，同步監測焊接高度，數據輸出延遲不超過1ms。聚焦光點型則適用于對單個細小元件進行精確定位測量。

材質適應性方面，PDH系列通過自研的動態調光技術，能夠智能感知不同表面的反射率變化并實時調整受光參數。該系列可測量透明、鏡面、粗糙等多種材質的物體，適用于PCB上不同封裝形式的元件。

在PCB AOI的Z軸定位應用中，PDH系列激光位移傳感器適用于常規PCB板的元件高度檢測場景。其響應速度快、感測頭類型豐富，可根據PCB板的元件排布密度和測量點位數量選擇合適的型號。

2. CD-5000系列光譜共焦位移傳感器

CD-5000系列光譜共焦位移傳感器基于光譜共焦原理工作。傳感器通過色散透鏡將白光分解為連續波長的單色光，不同波長的光聚焦于不同高度位置。只有精確聚焦在被測物體表面的特定波長光線能夠返回接收端，系統通過解碼波長計算出距離值。該系列的核心性能參數如下：

精度指標方面，CD-5000系列實現亞微米級位移測量，最高線性精度可達±0.35μm。通過光譜色差原理放大顏色光信號，測量結果基于波長解碼而非光強，穩定性優于傳統激光三角法。

采樣速度方面，CD-5000系列采樣頻率同樣可達260kHz，能夠快速捕捉動態物體的位移變化，滿足生產線實時控制和高頻場景的需求。

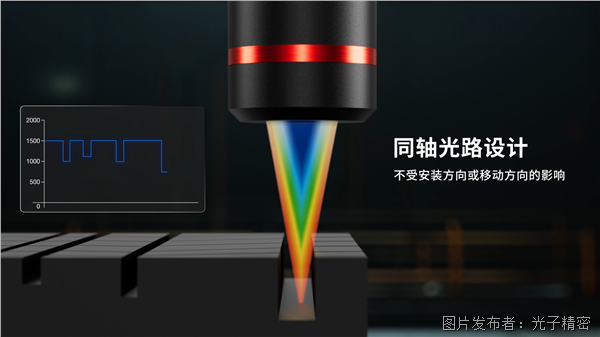

同軸光路設計方面，CD-5000系列采用同軸測量光路，光線垂直于被測表面入射和反射。這一設計使傳感器能夠測量傳統激光傳感器因遮擋而無法觸及的區域，如深腔、凹槽內側等。在PCB檢測場景中，當相機需要定位到密集排布的元件之間或高元件遮擋的低矮區域時，同軸光路能夠有效避免數據缺失。

材質適應性方面，CD-5000系列無需調整測量參數即可測量鏡面、透明體、粗糙表面、金屬、陶瓷等多種材質?？蓽y傾角達60°，即使被測物體存在傾斜或翹曲，測量點仍能保持穩定。對于PCB上存在焊錫高反光區域、透明封裝元件或表面有傾斜角度的連接器引腳等場景，CD-5000系列能夠獲取穩定的高度數據。

抗環境干擾方面，CD-5000系列探頭采用純光學結構，通過光纖與控制器連接，有效隔離現場電機、設備等產生的電磁干擾。鏡頭采用無熱源設計，關鍵結構采用低熱膨脹系數材料，減少環境溫度變化對測量的影響。在AOI設備工作環境中，電機運動和電氣噪聲較為普遍，CD-5000系列的環境適應性能夠保障Z軸定位數據的長期穩定性。

在PCB AOI的Z軸定位應用中，CD-5000系列光譜共焦位移傳感器適用于元件排布密集、存在高反光表面或需要測量凹槽等復雜結構的檢測場景。其同軸光路設計和廣材質兼容性，使其在傳統激光傳感器容易產生數據缺失的工況下具有優勢。

3. 兩種方案的選型對比

在實際選型時，若PCB板元件排布規則、表面反射特性較為均勻，PDH系列激光位移傳感器能夠以較高的性價比滿足Z軸定位需求。若PCB板元件密集、存在大量高反光焊點或需要測量被遮擋區域的高度，CD-5000系列光譜共焦位移傳感器的同軸光路和材質兼容性更具優勢。

PCB AOI設備的Z軸定位，本質上是解決CCD相機景深有限與PCB元件高度差異大之間的矛盾。通過Z軸運動模組配合位移傳感器構成閉環控制系統，使相機能夠在不同高度位置獲取清晰對焦的圖像。光子精密提供的PDH系列激光位移傳感器和CD-5000系列光譜共焦位移傳感器，分別基于激光三角反射和光譜共焦兩種成熟技術路線，在精度、采樣速度、材質適應性和環境抗干擾等方面均能滿足AOI設備的嚴苛要求。實際應用中可根據PCB的元件排布、表面特性和檢測精度要求，靈活選擇適配的傳感器方案，以實現穩定、高效的Z軸定位控制。
