雷達液位計出現液位跳動，并不一定是儀表沒有測到液面。

在窄槽、小型儲罐以及內部帶有攪拌軸、管道、支架或盤管的容器中，雷達波可能同時照射液面和其他構件，多個反射信號疊加后，就可能形成雷達液位計假回波。

因此，復雜罐體做液位測量時，除了量程，還要關注雷達的測量路徑。

為什么雷達液位計會出現假回波？

雷達液位計通過電磁波檢測液面距離。正常情況下，主要回波來自介質表面。

但儲罐內部的進料管、攪拌軸、支撐梁、盤管和罐壁同樣會反射雷達波。如果這些構件進入波束范圍，儀表接收到的就不再只有液面信號。

窄槽和小直徑罐體更容易遇到這種情況，因為內部構件與雷達之間距離較近，可供選擇的安裝空間也更有限。

所以，雷達液位計假回波很多時候與罐體結構和安裝位置有關。

80GHz雷達液位計有什么作用？

80GHz雷達液位計具有較集中的波束，可以讓測量區域更集中，降低罐壁、管道和其他構件同時進入測量范圍的概率。

這類特點適合：

• 窄槽；

• 小直徑儲罐；

• 內部結構較多的容器；

• 安裝位置受到限制的設備。

不過，窄波束并不能消除障礙物。如果雷達正對支架、進料管或攪拌軸，仍然可能形成較強反射。因此，80GHz雷達的應用還需要配合合理安裝。

攪拌器和進料口會怎樣影響測量？

攪拌軸和槳葉通常為金屬結構，會形成明顯回波。攪拌運行時，槳葉位置不斷變化，還可能使液面持續波動。

進料口附近同樣容易形成復雜測量環境。

進料過程中，液流、飛濺、泡沫、粉塵或下落物料都可能進入雷達測量區域，使回波發生變化。

因此，安裝雷達時應盡量避開：攪拌軸主要運動區域、直接進料路徑以及明顯內部構件。

對于罐內空間較小的設備，可以結合結構圖尋找一條相對清晰的測量路徑，而不是默認安裝在罐頂中心。

固定障礙物一定會導致測量失敗嗎？

不一定。

固定管道、支架等構件產生的回波位置通常相對穩定，可以結合安裝調整和回波識別進行處理。

但更合理的順序仍然是：先通過安裝位置避開明顯障礙，再處理剩余固定回波。

如果主要波束直接照射金屬構件，后續調試空間會受到限制。

雷達液位一直跳動，怎么排查？

可以結合設備運行狀態判斷干擾來源。

如果液位基本穩定，但顯示值在幾個固定距離之間跳動，可以檢查對應高度是否存在管道或支架。

如果攪拌器啟動后才出現明顯波動，應檢查雷達波束是否進入攪拌機構范圍。

如果只在進料時波動，則需要關注進料流、泡沫、粉塵或下落物料。

這種排查方式可以幫助判斷問題來自液面變化，還是來自罐內結構產生的假回波。

復雜儲罐選雷達，不能只看量程

兩個同樣高10m的儲罐，測量難度可能完全不同。

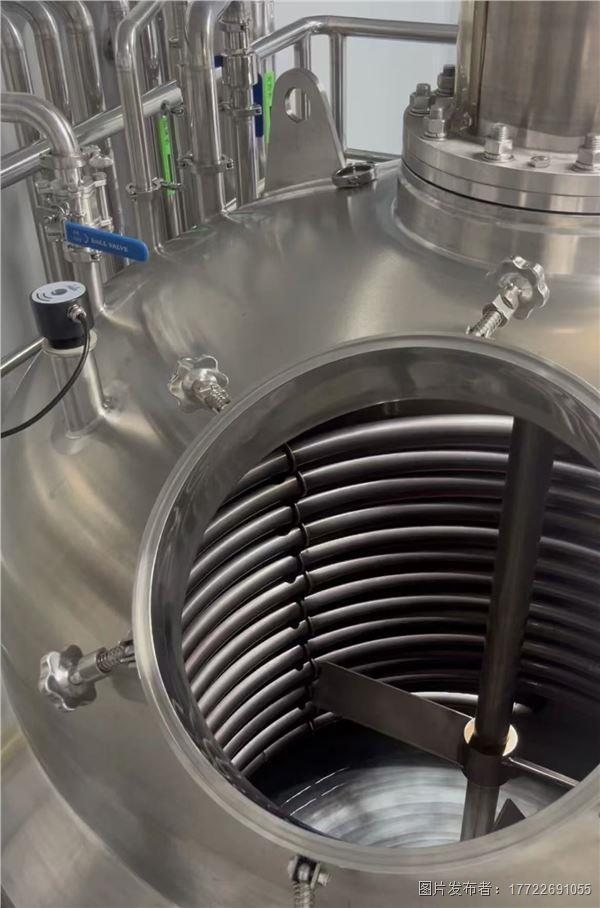

一個內部空曠，另一個布置了攪拌軸、盤管和進料管，即使量程相同，雷達面對的回波環境也不同。

因此，雷達液位計選型除了罐高，還應結合：罐體直徑、安裝口位置、內部構件、進料方向和介質表面狀態。

對于窄槽和復雜容器，能否規劃出清晰的測量路徑，比單純增加量程更有意義。

解決方案：JWrada 80GHz雷達液位計

針對窄槽、小直徑儲罐以及內部帶管道、攪拌結構的復雜液位測量，可結合設備結構評估 JWrada 80GHz雷達液位計。

JWrada采用80GHz FMCW雷達技術，以非接觸方式進行連續液位或物位測量。較集中的波束有利于避開罐壁、進料管和部分內部構件，在有限空間內規劃測量區域。

安裝時可結合罐體直徑、攪拌軸位置、進料方向和內部結構確定安裝點，盡量減少明顯障礙物進入主要測量路徑。

如果現場存在固定反射，則可以結合實際回波狀態進行識別和調整。

復雜罐體出現虛假回波時，與其反復修改儀表設置，不如先檢查雷達波束經過了哪些結構。對于窄槽和內部有障礙物的設備，安裝位置和測量路徑往往直接影響液位測量效果。
