別只看IO點數！IO-Link選型這些參數才是關鍵……

2026/9/5 9:02:30

IO-Link被稱為智能制造 “最后一米” 技術，實現傳感器、執行器到PLC的雙向數字化通信，簡化布線、自帶診斷，在鋰電、3C、汽車、物流等產線大規模普及。但面對主站、從站、Class A/ClassB、多級擴展、IP20~IP67防護等參數，很多工程師選型容易踩坑。

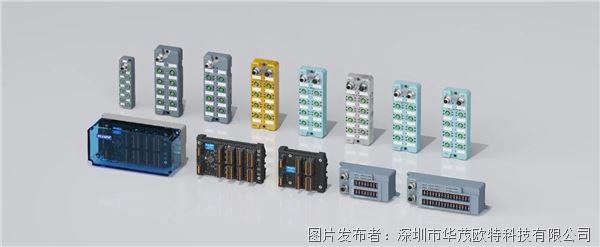

本文結合華茂歐特IO-Link產品，梳理完整選型邏輯，幫你快速匹配項目需求。

一、先了解IO-Link核心價值，明確項目需求

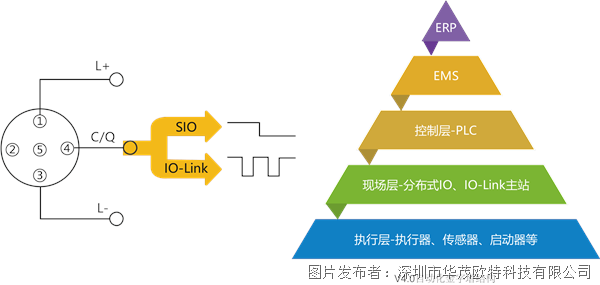

IO-Link是IEC 61131-9標準的工業點對點通信技術，相當于工業現場的 “通用 USB 接口”，普通3芯電纜即可完成通信、供電，區別于傳統硬接線 IO。

核心優勢

布線降本增效：摒棄復雜多芯屏蔽電纜，標準化M12接頭，布線工作量降低30%~50%，支持設備就近安裝，減少控制柜內接線壓力。
全鏈路診斷，支撐預測性維護：不僅僅讀取開關信號，還可以讀取傳感器狀態、溫度、電壓、斷線故障。故障直接定位到具體通道，不用逐點排查，壓縮停機維修時間。
參數一鍵備份與恢復：設備更換時，主站自動下發參數，無需現場重新調試。
極強兼容性：獨立于上層工業總線，兼容EtherCAT、Profinet-RT、EtherNet/IP、CC Link IE Field Basic、ModbusTCP等主流協議，適配絕大多數品牌PLC。

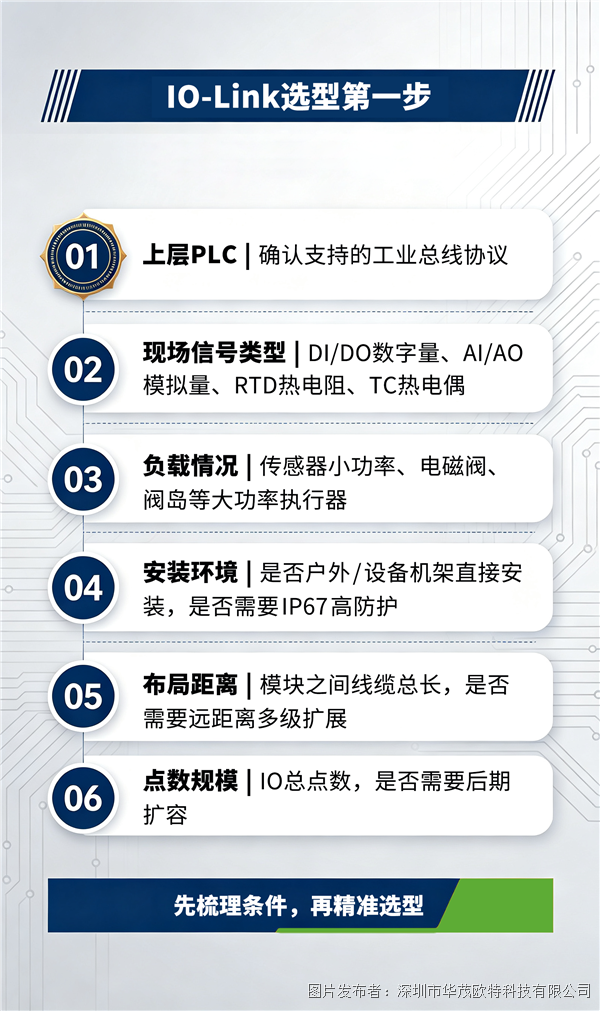

選型第一步，先梳理項目基礎條件：

二、IO-Link主站模塊選型，系統的 “交通樞紐”

IO-Link主站是整個系統核心，承接上層工業總線，向下管理所有IO-Link從站設備，主站選不好，整套系統兼容性直接受影響。

1、上層總線協議，優先匹配你的PLC

市面上主流IO-Link主站支持：Profinet-RT、EtherCAT、EtherNet/IP、CC Link IE Field Basic、Modbus-TCP。

2、IO-Link通道數量與Class A/Class B端口

主流通道規格：2路、4路、6路、8路IO-Link 通道。
ClassA端口：基礎供電，適合普通接近開關、光電等小功率傳感器，引腳2可復用做普通DI信號。
ClassB端口：具備獨立隔離輔助電源，適合電磁閥、IO-Link閥島、大功率執行器等大功耗設備，需要5芯M12線纜（也有廠商選用4芯線纜，兩組電源負端共用0V），負載供電能力更強。

選型避坑

如果項目既有傳感器，又有電磁閥輸出，優先選擇支持Class A/Class B軟件可切換的主站，單端口靈活適配兩種設備，不用采購兩種硬件。

3、供電規格：Us系統電源、Ua執行器輔助電源

IP67現場主站一般分為兩組隔離電源：

Us：傳感器與模塊系統供電
Ua：執行器負載獨立供電

選型避坑

選型核算總電流，避免多路輸出同時動作造成壓降、掉線。電源接口分M12 L-Code 和7/8" 兩種規格，根據現場線纜接頭習慣選擇。

4. 擴展能力：是否需要WellAUBUS本地擴展總線

華茂歐特IO-Link主站除標準IO-Link通道外，自帶WellAUBUS擴展接口：

可外接大量低成本擴展模塊，單主站最多可擴展32個模塊，單線最長150米；
適合點位多、工位分散的產線，降低整套方案成本。

5、物理防護與環境

IP67防護等級

金屬旗艦款：抗振動沖擊更好，溫度范圍30~80℃，嚴苛工況優選；

塑料常規款：20~60℃，相比旗艦款，常規款是柜外安裝的降本首選；

IP65防護等級

免灌膠優選款：20~60℃，成本更優，室內標準自動化設備夠用；

IO-Link主站快速選型總結

1、匹配PLC的工業總線協議；

2、核算IO-Link從站數量，選擇2/4/6/8通道；有大功率負載，確認Class B能力；

3、評估總負載電流，確認Us/Ua供電參數及連接端口；

4.點位分散、點數多，優先選帶WellAUBUS擴展接口型號；

5. 根據工況選金屬殼/塑料殼/非灌膠款，確認防護等級與工作溫度。

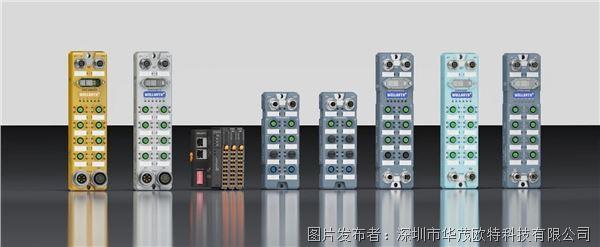

三、 IO-Link從站模塊選型，現場信號采集終端

IO-Link從站負責接入傳感器、執行器，分為數字量從站、模擬量從站、溫度測量從站三大類，同時分為普通單級擴展、多級級聯擴展型號。

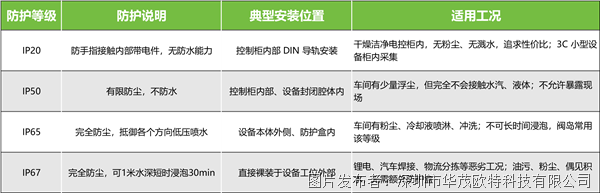

重點提醒：IO-Link從站防護等級不能一概而論，華茂歐特IO-Link從站完整覆蓋IP20、IP50、IP65、IP67多個防護檔位，防護等級直接決定模塊安裝位置，選型極易被忽略。

選型原則：裝在電柜內優先IP20；設備外側裸裝，至少IP65；有積水、重油污、沖洗，直接選IP67，不要盲目追求高防護造成成本浪費，也不要防護選低導致現場故障。

1. 數字量從站：DI/DO信號采集輸出

常見規格：8點、16點DI/DO，PNP/NPN版本，M12/M8接口可選；

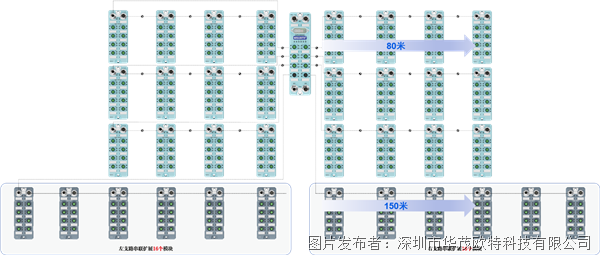

多級擴展：華茂歐特方案支持最高4級IO-Link級聯，總線纜長度80米，解決長距離工位布線難題；
部分從站支持WellAUBUS擴展：可繼續掛接模擬量、溫度模塊，一套從站實現混合信號采集。

注意核算DO通道單路最大負載電流，電磁閥集中輸出，不要超模塊總輸出電流。

2. 模擬量從站：AI/AO采集輸出

信號類型：電壓信號（0~10V、±10V）、電流信號（4~20mA、0~20mA）；
分辨率優先選擇16Bit高精度，轉換時間＜300μs，測量精度±0.3%；
區分單級IO-Link從站、帶WellAUBUS擴展版本，滿足混合信號采集。

3. 溫度測量從站：RTD熱電阻/TC熱電偶

支持Pt100、Pt1000熱電阻；B、E、J、K、N、R、S、T各類熱電偶；
16Bit分辨率，精度可達0.1℃，廣泛用于鋰電、橡塑、熱處理設備溫度采集。

IO-Link從站選型總結

1.、確認信號類型：數字量、模擬量還是溫度；PNP還是NPN；

2、是否需要多級級聯擴展，確認允許級聯級數、最大線纜總長；

3、是否需要再外接其他模塊，確認是否支持WellAUBUS 擴展；

4、確定安裝位置，匹配IP防護等級（IP20/IP50/IP65/IP67）

5、M12還是M8物理接口，通道點數；

6、輸出負載電流，防護等級、工作溫度。

小知識點：IO-Link標準線纜單段最大20米，多級級聯方案可以突破單段限制，但要嚴格遵守產品手冊總長度上限。

四、端口配線也很重要，選錯既耽誤工期又引發隱形故障

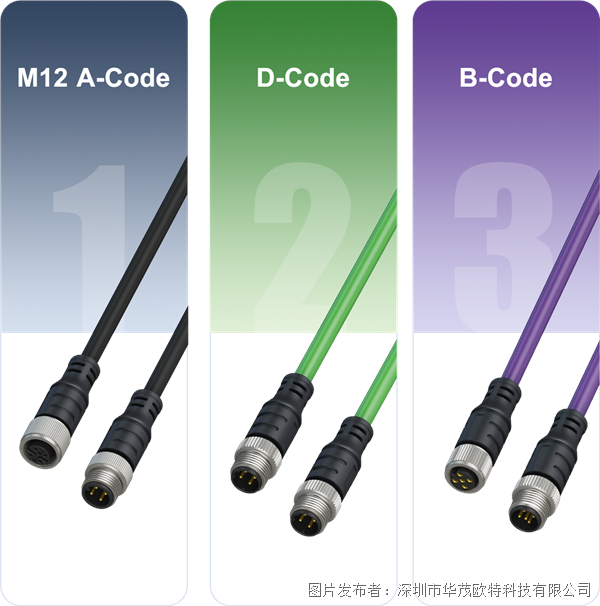

1、線纜編碼類型搞錯（A-Code/D-Code/B-Code混淆）

IO-Link信號必須是M12 A-Code；工業以太網總線（Profinet/EtherCAT等）是D-Code；WellAUBUS擴展總線用B-Code。

D-Code網線強行插到IO-Link信號口：物理上插不進去；如果使用轉接頭硬接，引腳定義完全不同，極易燒毀主站端口電路，模塊直接損壞。
WellAUBUS擴展總線誤用4芯線纜：總線通信斷斷續續，擴展模塊隨機掉線。

2、防護等級不匹配，整機IP防護失效

哪怕主站、從站是IP67，如果線纜接頭、線纜本體防護等級低，整套系統防護直接降級。

IP67模塊配IP50線纜接頭：雖然插頭可以擰上，但密封失效，油污、冷卻液、水汽順著接頭縫隙滲入，出現接插件氧化、短路、模塊腐蝕損壞。

機床、鋰電沖洗工況，用普通非耐油PVC線纜：冷卻液浸泡，外皮快速開裂破損，芯線裸露，出現間歇性短路。

關鍵知識點：整套系統防護等級取短板，模塊IP67≠整套系統IP67，線纜組件防護必須和模塊匹配。

機械性能選錯（普通線纜vs拖鏈線纜）

運動機構、機械手、輸送線，選用普通固定安裝線纜。

反復彎折，線纜內部銅芯慢慢斷裂，外部護套完好，內部時通時斷，故障現象極其隱蔽；表現為：抖動的時候通信就斷，靜止又恢復，排查非常困難。

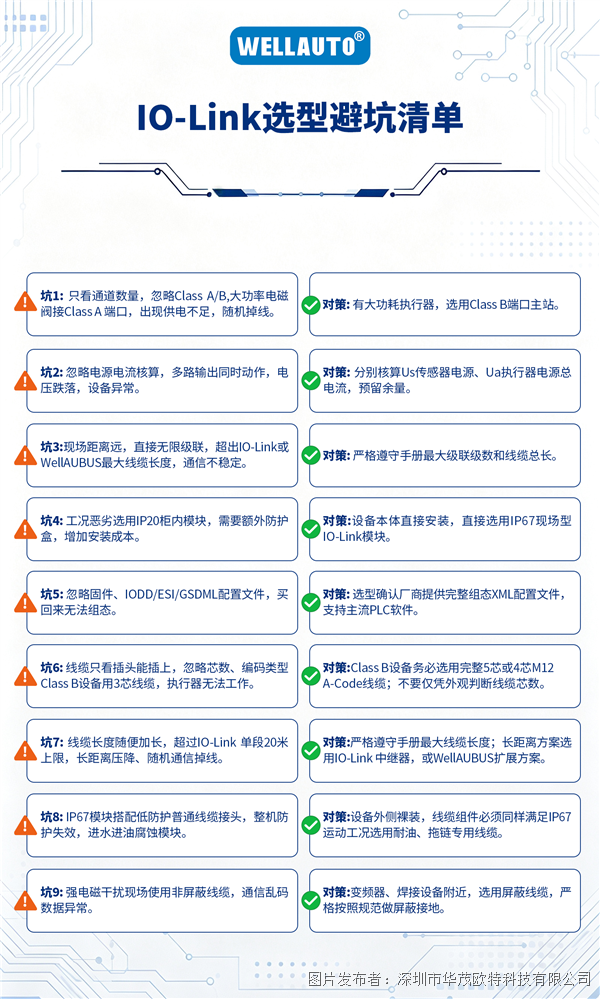

五、選型避坑清單，這些問題一定要核對

IO-Link分布式IO方案，已經成為國產自動化產線的主流選擇。選型不是單純比價，要綜合總線兼容性、端口能力、防護等級、線纜配套選型、擴展能力、供電能力、配套組態文件，匹配自身設備工況。優先選擇具備完整研發實力的華茂歐特，不僅硬件性價比高，還能獲得快速技術支持，解決調試和后期維護難題。
