SYN3204 型 GNSS 馴服銣原子頻率標準作為一款融合銣原子振蕩技術與衛星導航授時體系的高精度時頻基準設備，以 “衛星馴服 + 動態補償 + 多協議輸出” 為核心技術路徑，精準解決了工業現場、計量校準與通信系統中普遍存在的長期頻率漂移、量值溯源困難、多設備同步兼容性差等實際問題，為各行業提供了可溯源、高可靠、易部署的統一時間頻率基準解決方案。

一、行業時頻應用的核心現實痛點

在高精度時間頻率需求持續下沉的當下，眾多行業在時頻基準建設中面臨著多重共性難題，這些痛點直接制約著系統運行精度與業務連續性。

首先是長期精度與量值溯源的雙重困境。傳統獨立式頻率標準設備短期穩定性尚可，但長期運行中受溫度、老化等因素影響，頻率漂移逐步累積，無法滿足連續數月甚至數年的高精度校準需求；同時多數設備缺乏可追溯的國家或國際時間基準鏈路，校準數據無法滿足計量認證、體系審核的法定要求，企業需定期送上級計量機構校準，不僅周期長、成本高，還會造成生產與測試中斷。

其次是衛星信號失鎖后的基準失效風險。大量時頻設備部署于地下機房、工業廠房、山區站點等衛星信號遮擋或電磁干擾嚴重的環境，雷雨天氣、信號遮擋、電磁干擾都會導致短暫失鎖。不少設備過度依賴實時衛星信號，一旦失鎖頻率精度快速劣化，數小時內就會超出允許誤差范圍，直接導致產線測試數據失效、同步系統紊亂，給連續生產型企業帶來實質性損失。

第三是接口單一與系統兼容性不足。不同測試儀器、通信設備、自動化系統對時頻信號的格式、頻率、電平要求差異極大，傳統頻率標準往往僅提供單一路 10MHz 正弦信號，缺少時碼輸出、網絡授時等接口。用戶為滿足多設備同步需求，不得不額外配置時碼轉換器、網絡授時服務器等多臺輔助設備，既占用機柜空間、增加布線復雜度，也引入了多級轉換帶來的精度損耗與故障節點。

最后是工業環境適應性的短板。多數實驗室級頻率標準對溫濕度、供電穩定性要求苛刻，無法直接應用于戶外基站、野外監測站、工業車間等工況復雜的場景。溫度波動、電源擾動、電磁輻射都會導致輸出頻率偏移，而現場又缺乏便捷的監控與調試手段，運維人員難以及時發現精度異常。

二、以 SYN3204 為核心的系統化解決方案

針對上述痛點，SYN3204 型 GNSS 馴服銣原子頻率標準從技術架構、功能配置到環境設計進行了全維度優化，構建了 “基準溯源 — 連續守時 — 多端適配 — 可靠運行” 的完整解決方案。

（一）多模衛星馴服，構建可溯源的長期精度基準

SYN3204 內置銣原子振蕩器，依托銣原子躍遷物理特性保障短期頻率穩定度；同時集成多模 GNSS 接收模塊，可同時接收北斗、GPS、GLONASS、Galileo 等全球衛星導航系統信號，支持單系統與多系統混合模式靈活切換。設備通過高精度時差測量單元實時比對內部銣鐘輸出與衛星載原子鐘信號的相位差，采用自適應鎖相算法動態補償銣鐘的溫度漂移與老化漂移，將輸出頻率持續鎖定至協調世界時 UTC 基準。

衛星鎖定 24 小時后，設備 10MHz 輸出信號長期頻率穩定度可達 1E-12 / 天量級，頻率準確度達到 1E-12 級，實現了銫原子鐘量級的長期精度。該時間基準可直接溯源至國家時間頻率基準，滿足計量校準體系的量值傳遞要求，使用單位無需頻繁送校即可維持基準的合法性與準確性，大幅降低計量運維成本。

（二）分級守時機制，保障失鎖場景下的連續可靠

針對衛星信號中斷場景，SYN3204 建立了完善的失鎖守時機制。設備在長期馴服過程中持續學習并擬合銣鐘的漂移特性，建立溫度 — 頻率漂移模型與老化漂移模型。當衛星信號短暫丟失時，系統自動切換至守時模式，依托已建立的漂移模型對銣鐘輸出進行實時補償，而非單純依賴銣鐘自由振蕩。

在完全無衛星信號的條件下，設備 24 小時內頻率偏差可控制在 5E-11 以內，能夠維持一整天的合格基準輸出。這一性能足以覆蓋絕大多數雷雨天氣、信號臨時遮擋的場景，確保工業產線、計量實驗室、通信系統的連續運行不因短暫失鎖而中斷，顯著提升了系統的魯棒性。

（三）全接口一體化設計，一站式滿足多設備同步

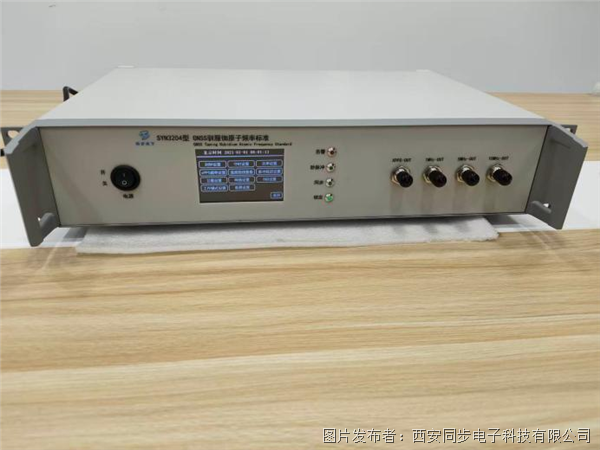

SYN3204 采用一體化多接口設計，單臺設備即可覆蓋絕大多數時頻同步場景的信號需求。射頻頻率輸出方面，標配多路 1MHz、5MHz、10MHz 正弦信號，輸出功率可在 - 20dBm 至 + 10dBm 區間內以 0.25dBm 分辨率精細調節，適配不同靈敏度的測試儀器；時間脈沖方面，除標準 1PPS 秒脈沖外，還支持 XPPS 任意脈沖輸出，脈沖頻率可在 0 至 50MHz 范圍內自定義設置，滿足各類特殊校準與觸發需求。

同時設備集成 IRIG-B 時碼、NTP 網絡授時、PTP 精密時間協議、TOD 時間信息等多種時碼接口，可同時為示波器、信號源、頻譜分析儀等測試儀器提供頻率基準，為工業 PLC、電力保護裝置提供時碼同步，為服務器、網絡設備提供網絡授時，真正實現一臺設備替代多臺輔助裝置，減少系統復雜度與故障點，節約部署成本與機柜空間。

（四）工業級設計與可視化運維，適配復雜現場

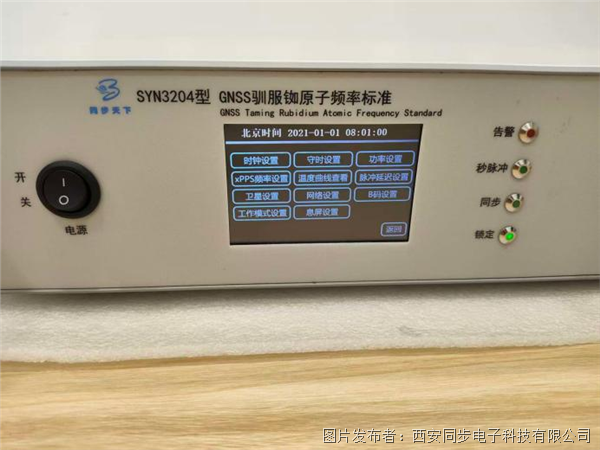

設備采用工業級硬件設計與屏蔽結構，具備寬溫工作能力與良好的電磁兼容性能，可適應機房、車間、戶外機柜等多種安裝環境。前面板配備可視化顯示屏，實時顯示收星數量、工作模式、時間信息、經緯度位置等運行狀態，操作人員可直觀判斷設備工作狀態；支持守時時長自定義、自動熄屏節能、開機延時輸出等多種人性化功能，配合上位機管理軟件可實現遠程狀態監控與參數配置，降低現場運維難度。

三、方案的核心應用優勢

相較于傳統時頻基準方案，以 SYN3204 為核心的解決方案具備三方面顯著優勢。

一是性能性價比突出。設備以銣原子鐘為硬件基礎，通過衛星馴服技術達到接近銫原子鐘的長期準確度，采購成本遠低于同等精度的銫鐘設備，同時避免了銫鐘設備壽命短、維護成本高的問題，為預算有限但有高精度需求的用戶提供了可行的升級路徑。

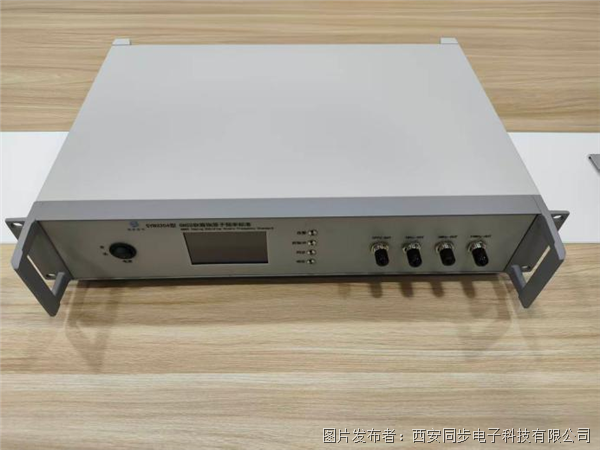

二是部署靈活適配性強。標準機架式結構可直接安裝于標準機柜，天線部署靈活，30 米天線長度可滿足多數室內機房的安裝需求；多工作模式可根據現場衛星信號條件靈活配置，信號良好區域可采用多模聯合馴服提升可靠性，信號受限區域可側重守時模式保障連續運行，適應不同應用場景的差異化需求。

三是自主可控與合規性兼?zhèn)?。設備支持純北斗單模工作模式，在對自主可控有明確要求的行業場景中，可完全依托北斗系統實現時頻基準的自主運行；同時符合《JJF 1957-2021 銣原子頻率標準校準規范》等相關技術標準，校準數據具備計量溯源效力，滿足各行業的合規性要求。

四、重點應用領域

該方案已在多個行業場景中得到驗證并發揮關鍵作用。在計量校準領域，可作為各級計量機構、企業計量室的頻率工作基準，用于校準信號發生器、頻率計、示波器等各類測量儀器，保障量值統一與數據準確；在電力系統領域，可為變電站繼電保護裝置、故障錄波器、同步相量測量裝置提供統一時間基準，提升電網故障定位與分析精度；在通信與廣電領域，可為基站設備、傳輸系統、廣播發射臺提供頻率參考，保障信號同步質量與傳輸穩定性；在科研與工業測試領域，可為半導體測試、雷達研發、航天地面測試等高精度實驗系統提供穩定的時頻基準，支撐精密測量與產品研發工作。

五、結語

SYN3204 型 GNSS 馴服銣原子頻率標準并非單純的技術參數堆砌，而是從各行業時頻應用的真實痛點出發，將原子鐘技術、衛星授時技術與工業現場需求深度結合的產物。它以 “長期準、失鎖穩、接口全、易部署” 的綜合特性，解決了長期以來高精度時頻基準 “買不起、用不好、靠不住” 的現實難題，為各行業的數字化、高精度化轉型提供了堅實的底層時頻支撐。隨著各行業對時間同步精度要求的持續提升，該方案將在更廣泛的場景中成為時頻基準建設的優選路徑，持續釋放高精度時間頻率技術的產業價值。
