作為新能源汽車熱管理系統中電池冷卻回路的核心部件，電冷板由多層散熱板片交替堆疊而成。疊片工序的精度直接影響冷卻通道的密封性與換熱效率，而多種型號主板混線生產時，方向識別與層數控制成為品質管控的關鍵難點。傳統人工疊片不僅效率有限，且容易出現主板方向放反、層數遺漏等問題，一旦流至后續工序，輕則返工，重則整件報廢。

針對這一行業痛點，新鄉市云匯智能科技有限公司設計并交付了電冷板雙工位疊片機，以多關節機器人、視覺檢測系統和自動化送料模組等不同單元的協同作業，實現了三款不同規格電冷器主板的精準組合疊裝。

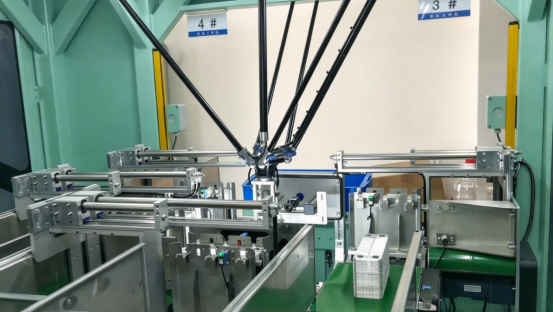

這臺疊片機設備由ABB多關節機器人、視覺單元、進料送料模組、出料送料模組及集成式框架五大核心模塊組成：

ABB機器人作為執行中樞，負責從升降機構精準取料，并按照預設程序完成主板的抓取、轉運與堆疊動作，其運動軌跡兼顧效率與定位精度。

視覺單元安裝于機器人末端或固定檢測工位，在每次取料后對主板進行拍照檢測——自動判定方向是否正確、核對疊裝層數是否達標，檢測結果實時反饋至控制系統，與機器人動作形成閉環。

進料送料模組負責將料倉中的主板有序輸送至升降機構，確保機器人取料位置的一致性；出料送料模組則在疊裝完成后將成品自動送出至下一工序。

集成式框架將各功能模塊緊湊集成于一體，結構穩固，便于產線布局與后期維護。

操作人員將主板放入料倉后，主板通過輸送線進入升降機構，機器人從升降機構取料，視覺單元同步進行拍照檢測。檢測通過后，機器人按預設程序?qū)⒅靼寰珳?zhǔn)堆疊。完成一層后繼續循環取料、檢測、堆疊，直至疊裝完畢，成品自動滑出。料滿后由人工取料，進入下一工序。

電冷板雙工位疊片機，是疊片自動化領域的一次成功驗證——它證明了視覺檢測與機器人協同作業，能夠有效解決多型號主板混線疊裝中的方向識別與層數控制難題。疊片工序從人工操作走向了自動化閉環，為后續同類項目的落地積累了可復用的技術路徑與工程經驗。
