在雷達物位計選型時，如果有雷達儀表采用的是PTFE或PFA全包覆天線，同時標稱長期工作溫度250℃，這個參數(shù)就值得好好考量。

從材料性能來說，這兩種氟塑料的長期使用溫度都可以達到260℃左右。但不代表他們制成雷達物位計天線，還能在250℃、帶壓力的條件下長期穩(wěn)定工作。

一、PTFE、PFA的耐溫值能當工作溫度嗎？

做儀表的人都知道，雷達物位計的過程溫度不是由天線材料一個參數(shù)決定的。

以全包覆防腐雷達為例，天線部分除了PTFE或PFA，還涉及金屬基體、過程連接、密封結(jié)構(gòu)以及材料之間的銜接配合。

隨著環(huán)境溫度升高，PTFE和PFA的材料強度會下降，蠕變和熱膨脹會變得更加明顯，保持原來的機械性能和密封性能相對比較困難。

如果只是常壓儲罐，問題相對簡單；一旦同時存在壓力、真空或者頻繁冷熱循環(huán)，情況就完全不同。

比如一個PFA包覆的法蘭天線，常溫下密封很好。但長期處于230～250℃，PFA發(fā)生蠕變以后，密封面的壓緊狀態(tài)會發(fā)生變化。如果罐內(nèi)還有一定壓力，對整個天線結(jié)構(gòu)的要求就更高。

所以在高溫工況下，耐腐蝕不是關(guān)鍵，長期保持機械和密封穩(wěn)定性才是關(guān)鍵。

二、PTFE、PFA天線到底適合多少溫度？

如果只看材料，PTFE和PFA都可以達到大約260℃的使用溫度。

但如果看已經(jīng)做成雷達物位計的完整天線結(jié)構(gòu)，就不能按260℃直接套用。

目前比較成熟的PTFE/PFA全包覆雷達天線，過程溫度做到200℃左右是比較常見的。

例如一些PTFE齊平天線、PFA全包覆天線的產(chǎn)品，過程溫度上限就是200℃。

這其實很好理解。

廠家不會把材料的溫度直接當作產(chǎn)品的長期工作溫度，因為中間須留出機械性能、密封、壓力和使用壽命的余量。

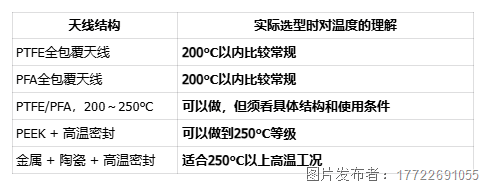

所以在實際選型中，可以這樣理解：

這里的200℃不是PTFE/PFA的材料范圍，而是一個比較實用的選型分界線。

到了200℃以上，就不要只問“是什么材料”，而要開始看整套結(jié)構(gòu)。

三、市場上的“耐溫250℃”是假的？

不能這么說。

雷達物位計做到250℃沒有問題，問題在于它采用什么方式做到250℃。

真正針對250℃設(shè)計的雷達，通常不會簡單依靠PTFE或者PFA本身的耐溫能力。

例如有些250℃等級的雷達會采用PEEK天線或透鏡 + 金屬過程連接 + FFKM高溫密封的結(jié)構(gòu)。

如果環(huán)境溫度要達到300℃、400℃甚至450℃，雷達天線會調(diào)整為金屬天線 + 陶瓷隔離件 + 石墨等高溫密封的結(jié)構(gòu)。

這才是比較正常的高溫設(shè)計思路。

所以看到一臺雷達標250℃的環(huán)境溫度范圍，我不會糾結(jié)這個數(shù)值真假，而是先看它的天線和過程連接。

如果是金屬、陶瓷或者專門的高溫隔離結(jié)構(gòu)，耐溫250℃算是合理的。

但如果是一臺普通的PTFE/PFA全包覆防腐雷達，僅僅因為“PTFE/PFA材料耐260℃”，就直接標成250℃長期工作溫度，那就需要進一步確認。

四、溫耐還要和壓力一起看

這是實際選型中特別容易忽略的一點。

很多雷達參數(shù)表會同時寫：

溫度：≥250℃壓力：≥2.5 MPa

容易讓客戶誤以為250℃的時候還能承受2.5 MPa。

實際上這兩個數(shù)值只是各自的范圍，并不代表能夠同時成立。

尤其是PTFE/PFA結(jié)構(gòu)，溫度升高以后機械強度會下降，允許工作壓力也可能跟著降低。

所以真正有意義的問題應該是：250℃時，這臺雷達允許的工作壓力是多少？

而不是分別問溫度范圍和壓力范圍。

對于高溫、高壓或者真空工況，須直接看產(chǎn)品的溫度—壓力曲線。

如果一臺PTFE/PFA雷達只告訴你“耐溫250℃、耐壓多少公斤”，卻說不清250℃時到底能承受多少壓力，這個參數(shù)至少是不完整的。

五、怎么判斷雷達標稱250℃是否可信？

實際選型時，須抓住幾個基本問題：

首先，250℃是長期工作溫度，還是短時高溫？

這兩個概念差別很大。短時間能夠承受250℃，不代表可以幾年都工作在這個溫度。

然后，250℃時允許多大壓力？

高溫和壓力須放在一起看。

第三，密封用的是什么材料？

天線材料耐得住，不代表密封也耐得住。

第四，有沒有做過整機高溫測試？

真正需要驗證的是完整的雷達天線和過程連接，而不是單獨拿一塊PTFE或PFA材料去做耐溫測試。

六、PTFE和PFA應該怎么選？

如果考慮只耐腐蝕，PTFE和PFA都是市面上成熟的選擇。

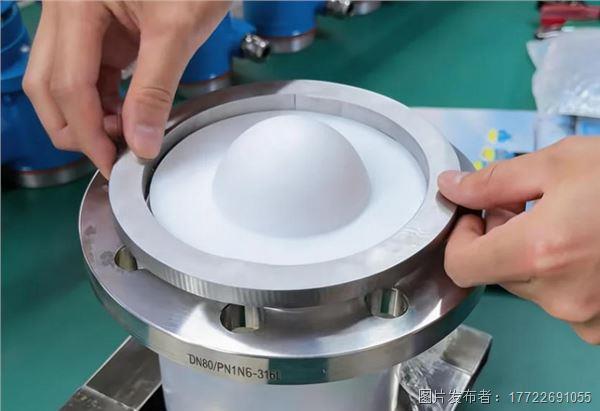

實際雷達物位計中，PFA比較適合做整體包覆和復雜結(jié)構(gòu)，PTFE則大量應用于透鏡、密封和齊平天線。

但在高溫工況，兩類材料都面臨同樣的問題：溫度越接近材料使用上限，機械性能和長期尺寸穩(wěn)定性越需要考慮。

因此，如果介質(zhì)溫度在150℃、180℃甚至200℃以內(nèi)，根據(jù)介質(zhì)腐蝕性、壓力和結(jié)構(gòu)正常選PTFE/PFA雷達即可。

如果長期溫度已經(jīng)到了230～250℃，就不建議只圍繞“PTFE還是PFA”來選了。

這個時候更應該考慮：有沒有必要換成PEEK、金屬或陶瓷結(jié)構(gòu)。

因為真正到了這個溫度區(qū)間，解決問題的關(guān)鍵已經(jīng)從“材料耐不耐腐蝕”變成了“整個過程連接能不能長期穩(wěn)定”。

七、結(jié)語

對于普通PTFE/PFA全包覆雷達，200℃左右可以看作一個比較實際的高溫分界點。200℃以內(nèi)，成熟產(chǎn)品很多；200～250℃不是一定不能做，但需要看具體結(jié)構(gòu)，不能簡單拿PTFE/PFA材料的260℃耐溫值來證明。

而長期運行在250℃甚至更高溫度的場景，雷達采用PEEK、高溫金屬、陶瓷以及相應的高溫密封結(jié)構(gòu)，是更合理的技術(shù)路線。

歸根到底，判斷雷達物位計能不能耐250℃高溫環(huán)境，不要看材料耐溫范圍是多少度，要看整臺儀表在實際溫度和壓力下能不能長期穩(wěn)定工作。

這才是“工作溫度”參數(shù)真正應該表達的東西。
