很多工廠存在一個致命的認知誤區：認為只要裝上了安全光柵，設備就等于安全合規。然而，多起政府公開的事故調查報告證實，不少機械傷害事故并非光柵硬件損壞，而是安裝高度、安全距離、聯鎖邏輯不符合最新標準，導致防護徹底失效。

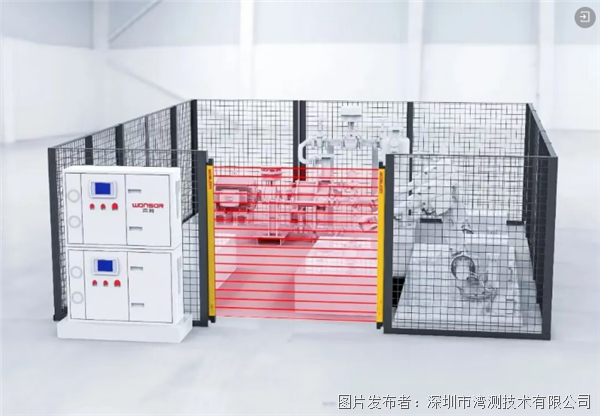

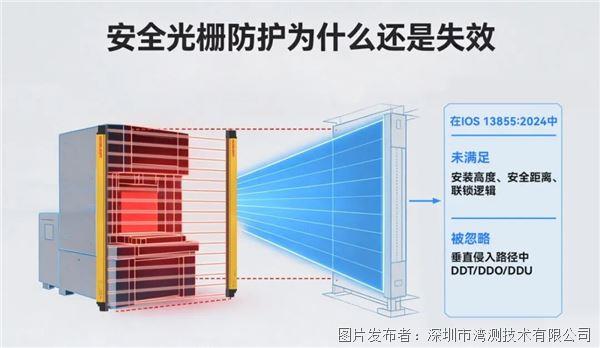

很多工程師在計算安全距離時，只盯著舊版公式，或者被新版中新增的“DDS（動態距離補充）”概念帶偏，卻忽略了 ISO 13855:2024 中關于垂直侵入路徑（DDT、DDO、DDU）的嚴苛細分邏輯。這個忽略，往往就是事故的導火索。

??真實慘痛案例

底部盲區侵入（安裝高度違規）

2020-03-17 上海某汽車零部件廠商油壓機事故：光柵器件完好，但最低光束離地高達 480mm，嚴重突破標準規定的 300mm 紅線。人員輕易從下方盲區侵入模具區域，發生致死擠壓事故。

聯鎖邏輯失效（僅報警未停機）

2024-12-02 貴州某鑄造廠商造型機事故：光柵僅做報警輸出，未切斷設備動力。人員遮擋光柵時設備依舊自動合模，造成人員死亡。

安全距離核算失效（忽略垂直侵入路徑）

2025-11-20 柳州某汽車零部件廠商液壓機重傷事故：光柵安裝位置僅按靜態距離核算，未考慮人員從光柵上方“越過”或從下方“鉆入”的垂直侵入風險，導致危險區域未被完整覆蓋，操作工手部遭受擠壓重傷。

??行業權威隱患數據

TüV 2024 現場審計統計：在抽檢的 120 套配置安全光柵的工業設備中，32% 存在 ISO 13855 安全距離核算錯誤、光柵安裝高度違規等問題。硬件完好絕不代表防護有效，標準的前置安裝條件往往最容易被工程師忽略。

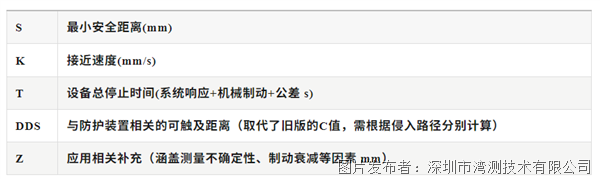

ISO 13855:2024 安全距離通用公式已更新為：

?核心糾偏：DDS 不是單一數值，而是三條“生命線”。

舊版標準中基于分辨率的固定補充公式（如 C = 8×(d-14)）已被廢除。新版標準要求必須根據人員的實際侵入方向，分別計算以下三種 DDS：

DDT（穿過檢測區 Reaching Through）

當人員的手或手臂直接穿過光柵光束時適用。

當分辨率 de ≤ 40mm 時：必須使用專屬公式DDT =8×(de-14)。例如de=25mm 時，DDT= 88mm。

當分辨率40mm < de ≤ 120mm時：此時光柵無法有效探測手部，DDT 直接取保守值 850mm（約等于成年人標準臂長）。

DDO（越過檢測區 Reaching Over）

當人員試圖從光柵上方跨越時適用。該距離與光柵的安裝高度（HDT）直接相關，高度越高，DDO 越小。

DDU（下方繞過檢測區 Reaching Under）

當人員試圖從光柵下方鉆入時適用。該距離與光柵下邊緣離地高度（HDB）直接相關。

DDU（下方繞過檢測區 Reaching Under）

當人員試圖從光柵下方鉆入時適用。該距離與光柵下邊緣離地高度（HDB）直接相關。

依據 ISO 13855:2024 及人體工學數據，成人可侵入設備的底部臨界間隙為 300mm。

?合規：最低光束 HDB ≤ 300mm → 需按標準計算 DDU，無底部侵入風險。

?違規：最低光束 HDB ＞ 300mm → 存在整身侵入盲區，必須加裝底部防護板物理封堵，嚴禁僅靠加大安全距離 S 值兜底。

頂部盲區同樣致命：標準要求最高光束通常需 ≥ 1500mm（推薦 1800mm）。若高度不足，人員可從上方越過，必須按 DDO 公式重新核算安全距離，或增設頂部防護。

工況：T=0.2s、14mm分辨率的四級無盲區安全光柵、合規300mm安裝高度、實測慣性滑行DDS=50mm、設定Z=0mm。

確定K值：de=14mm ≤ 40mm，優先使用 K=2000mm/s。

確定DDT：de ≤ 40mm，套用公式 DDT = 8 × (14 - 14) = 0mm。

計算S：S = (2000 × 0.2) + 0(DDT) + 50(動態補充) + 0(Z) = 450mm。

合規判定：450mm ＜ 500mm，結果合規有效。

易錯誤區：此工況下 S=450mm，嚴禁為了縮小安裝距離而違規下調 K 值至 1600mm/s。同時，若忽略 DDT 的專屬公式而錯誤套用其他參數，將導致嚴重的安全距離誤判。

現場7大高頻錯誤

底部光束超300mm → 降高度/加防護板封堵。

套用靜態T值（未考慮制動器磨損） → 按最壞工況取值，定期實測停機時間。

混淆 DDS 概念 → 必須根據“穿過、越過、下方繞過”分別核算 DDT、DDO、DDU。

支架遮擋、危險區未全覆蓋 → 全域覆蓋危險作業區域。

分辨率選型錯誤 → 高危沖壓/剪切機優先 14mm 手指檢測（de≤40mm）。

無工程余量 → 計算值額外預留 ≥50mm 安裝公差（計入Z值）。

光幕與控制系統不匹配 → 統一光幕、PLC、制動系統響應時序。

整改方案

面對新標的復雜參數與現場盲區，灣測為您提供從理論到落地的全鏈路安全護航：

1.精準選型：提供14mm手指級、25mm手掌級等全系四級無盲區安全光柵，完美適配沖壓、注塑等高危場景。

2.合規核算：專業工程師團隊協助實測機器停止時間（T），并按新版標準精準核算 DDT、DDO、DDU 及動態補充距離，出具符合 ISO 13855:2024 的安全距離核算報告。

3.現場整改：針對底部/頂部盲區、聯鎖邏輯失效等高頻隱患，提供定制化物理封堵與系統時序優化方案，確保設備順利通過年檢與審計。

安全防護必須上下全域閉環，拒絕任何“差不多”的僥幸心理！
