工控工程師在做項目時，總少不了要面對一些復雜的現場控制難題。大多數PLC工程師習慣用梯形圖LD寫開關邏輯，也常配合ST結構化文本處理復雜運算。但只要遇上成套設備、化工、水處理、電站這類帶大量模擬量、多級聯鎖、復雜信號流轉的過程控制為主的項目，兩種方式都會讓人頭疼。

整套設備的控制邏輯牽扯無數傳感器信號與聯動回路：信號從哪采集？經過哪些運算？異常時怎么觸發停機保護？現場參數不對該去哪找源頭？

面對這些痛點，傳統方案局限性顯而易見：

梯形圖擅長簡單邏輯，可回路一多，整屏網絡堆疊在一起，信號脈絡極難理清；ST文本精準，但流程全藏在文字里，排查故障需要在變量、函數間反復跳轉。

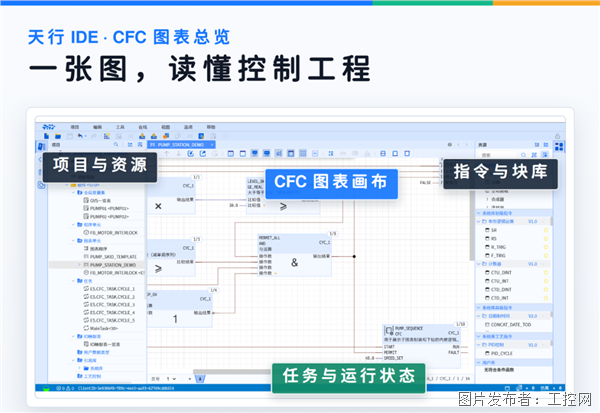

想要一眼看透全盤邏輯？天行CFC連續功能圖給出了更貼合流程思維的圖形化方案：不用堆砌梯形網絡，也不用通篇敲文本，直接拖拽功能塊連線搭出完整控制鏈路。一張圖看清整套設備信號流轉，讓設計、查錯、復用全流程更省心。

01

控制邏輯一目了然

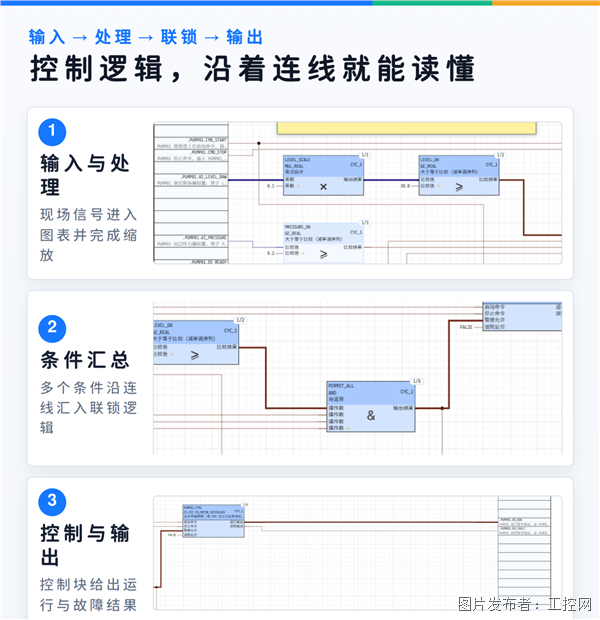

順著信號連線讀懂整套工藝

CFC（Continuous Function Chart，連續功能圖）是一種圖形化編程方式，可以說是面向流程、模擬量和聯鎖場景的可視化搭積木編程。

工程師只需把運算、比較、PID、電機聯鎖等功能塊拖入畫布，填好參數并用線條對接輸入輸出引腳，整套控制鏈路就能完整呈現?，F(xiàn)場采集的液位、壓力和開關信號從哪里進入，經過怎樣的縮放、比較或聯鎖處理，最終驅動哪個閥門或泵機，順著信號連線就能清晰梳理出來。

它與大家熟悉的梯形圖各有所長。對比而言，梯形圖更適合單機開關、電機啟停等離散邏輯。CFC則適配多回路、模擬量運算、多級聯鎖和上下游聯動等過程控制場景，完全符合工程師梳理工藝流程的邏輯習慣，新人接手項目也能快速看懂。

當控制邏輯變得復雜，直接看到清晰的流程，遠比去推測代碼之間的調用關系更高效。

02

不只是畫圖

而是可運行的工程程序

傳統局限：

普通畫圖工具只能畫結構示意圖，畫完無法下裝控制器，最終還是要手動重寫一遍梯形圖或ST代碼。

天行CFC解法：

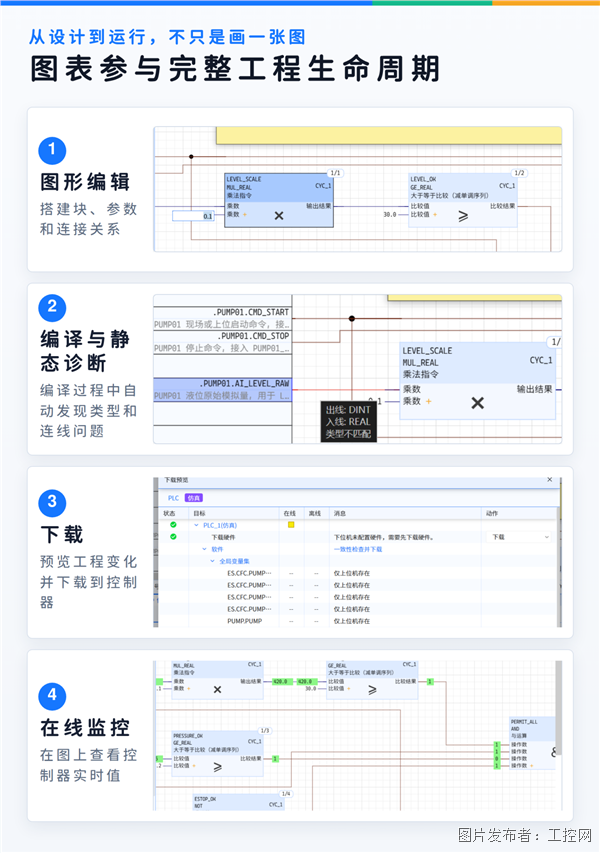

畫布上的模塊、連線、參數與時序均可真實編譯，完整覆蓋項目全生命周期。

●圖形化搭建

拖拽模塊、連線、標注注釋，快速搭建多回路聯鎖邏輯。

●編譯靜態查錯

程序校驗時自動識別變量類型不匹配、空連線、時序沖突等問題，直接在圖表上標注出錯的塊/線路。

●一鍵下裝設備

搭建完成的圖表直接編譯下載到控制器，驅動現場設備運行。

●在線故障定位

設備現場運行異常，故障代碼能直接跳轉至圖表對應模塊、引腳，不用翻幾十頁梯形圖或海量文本。

03

大型項目分層管理

復雜多回路邏輯也條理清晰

現場痛點：

真實工程絕不會只有一頁邏輯。真實工程邏輯龐大，全部堆在一張圖上會導致頁面極度臃腫，無法兼顧整體與局部。

天行CFC解法：

通過分層管理與結構化封裝，讓大型項目層次分明。

●多視圖支持

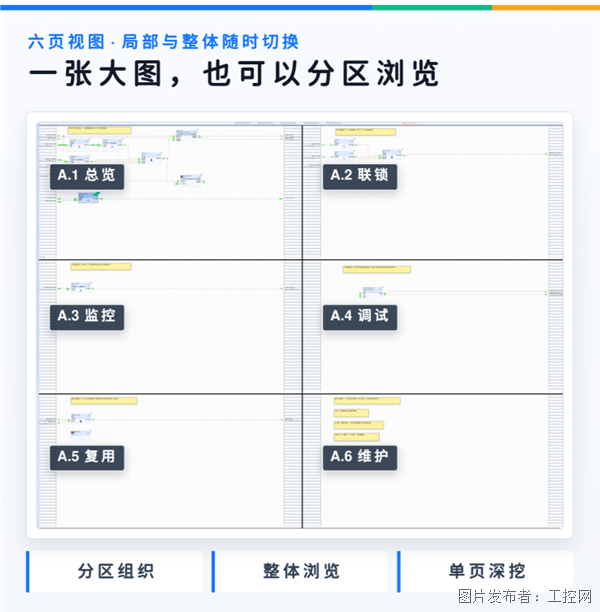

支持多頁圖形編輯，并提供單頁、六頁等不同視圖，方便工程師在局部細節與整體結構之間自由切換。

●子圖表封裝

當控制邏輯繼續增長，工程師可以使用子圖表把一段邏輯封裝起來。子圖表在外層表現為一個可連接、可排序的模塊，打開后又擁有自己的頁面、內部模塊、注釋和連線。常見邏輯可以被拆分、組織與復用，圖表結構也更接近工程系統本身的層次關系。

●FB模式沉淀

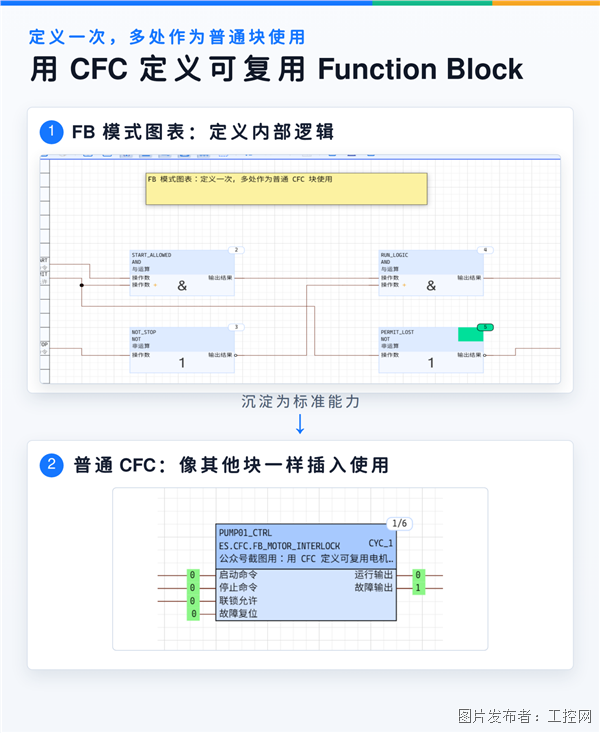

支持用CFC方式定義可復用的Function Block，直接作為標準模塊調用。從項目邏輯到可復用模塊，CFC讓工程經驗得以被圖形化地沉淀下來。

04

調試不用反復翻程序

實時數據直接標在信號線上

現實痛點：

調試是工控最耗工時的環節，聯鎖誤觸發、泵機無法啟動等故障排查極為繁瑣。

傳統方案局限：

傳統梯形圖調試需要逐行切換網絡查看觸點狀態，ST代碼要頻繁切換變量表核對數值，全程全靠人腦推演信號流轉。

天行CFC解法：

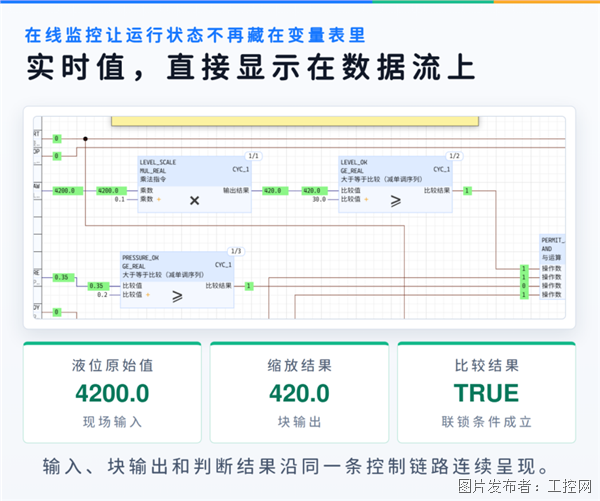

天行CFC在線監控模式下，液位、壓力、運算結果和聯鎖狀態全部實時標注在圖表對應的連線上，順著數據流就能精準定位數值異常的環節。

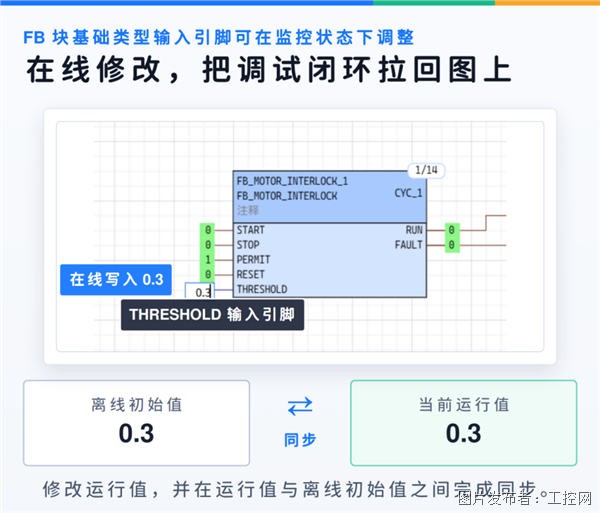

調試階段還能直接在功能塊輸入引腳在線修改數值，也可以在運行值與離線初始值之間進行同步，用更短的路徑完成調試閉環。調整后一鍵同步至控制器，不用來回切換編輯界面，大幅提升調試效率。

05

成熟邏輯一鍵復用

新項目不用從零搭建

現實痛點：

工控行業大量項目存在高度相似的回路，比如同款水泵控制、標準化液位調節和通用安全聯鎖。

傳統方案局限：

復用僅靠復制一段代碼再手動改變量名，不僅繁瑣，還容易漏改誤改。

天行CFC解法：

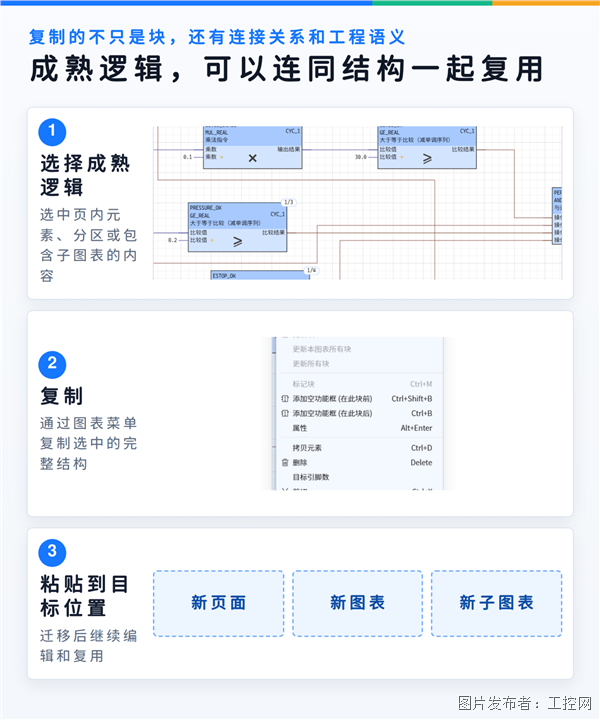

天行CFC支持完整邏輯塊、整片分區以及嵌套子圖表的一鍵復制粘貼，復制時會同步保留全部連線、參數和注釋，直接粘貼到新頁面或新項目，稍加調整即可投入使用。

企業多年積累的成熟流程控制經驗，能以完整圖形化CFC結構沉淀并復用，大幅壓縮新項目的開發周期。

06

告別難懂代碼

讓工控項目更好交接維護

現實痛點：

老工程師離職留下一堆晦澀代碼，新人接手看不懂，設備出問題沒人會修。

天行CFC解法：

天行CFC帶來三大核心優勢，完美解決項目維護難題。

●全可視化

整套控制流程清晰可見，新人快速上手，交接零門檻。

●精準故障定位

編程、運行兩種場景自動診斷，問題直接鎖定到圖形模塊，排查再不盲目。

●標準化復用

常用控制邏輯封裝成標準模塊，形成企業專屬工控知識庫。

寫在最后

縱觀整套方案，天行CFC用一條直觀呈現的信號鏈路，把交織在代碼深處的工藝流程清晰還原，讓原本繁瑣的設計搭建、現場調試、成熟復用與長期維護變得一目了然。

但這并不是要取代梯形圖LD或結構化文本ST。梯形圖LD依舊是單機離散開關、電機基礎啟停邏輯的首選，ST文本在復雜數學算法、批量數據處理場景也更簡潔高效。天行CFC真正的價值，在于精準適配多模擬量回路、多級聯鎖、多設備聯動這類復雜流程場景，填補了傳統方案在大型項目中可讀性弱、調試繁瑣的短板，為流程類工控項目提供更適配、更高效的圖形化解法，全方位優化過程控制工程師的工作體驗。

更多產品信息，詳見產品官網：

https://baosky.baosight.com
