IRIG-B碼作為電力、軍工、計量、軌道交通領域主流時間同步信號源，現場選型、外場調試、設備驗收很容易踩隱性陷阱。市面上大量通用B碼發生器制式不全、便攜性不足、標準無法切換、守時能力薄弱，外出測試經常出現對時失敗、碼型不兼容、失鎖時間漂移等問題。西安同步電子自主研發SYN1502A便攜式IRIG-B碼產生器，針對性解決外場測試、實驗室檢定、設備現場驗收各類痛點，避開行業常見大坑。

一、選型常見大坑，SYN1502A如何一一規避

（一）：分不清AC-B與DC-B碼，買到手無法匹配被測設備，很多簡易設備只單一輸出交流B碼AC，工業測控、保護裝置、測試儀器普遍需要DC直流B碼；低價產品籠統標注“支持B碼”，不區分電平類型。SYN1502A解決方案：同時支持IRIG-B(DC)直流B碼、IRIG-B(AC)交流B碼輸出；DC-B支持差分RS422電平，適配長距離、強電磁干擾環境，兼顧老舊模擬屏AC-B調試需求，一臺覆蓋兩類場景，外出測試無需多臺設備輪換。

（二）：標準不兼容，國軍標、美標設備無法互通

軍工、電力、科研項目標準不統一，部分B碼發生器固定單一標準，測試不同設備需要多臺信號源，成本高、攜帶繁瑣。SYN1502A解決方案：面板按鍵一鍵切換國軍標GJB2991A-2008/美標IEEE1344，同時兼容DL/T1100電力B碼規范。現場驗收未知型號B碼接收裝置，直接切換標準快速排查解碼異常，是第三方計量、設備出廠檢定利器。

（三）：衛星失鎖后守時差，斷天線時間快速跑偏

大量經濟型B碼產生器采用普通晶振，衛星信號丟失后走時誤差急劇擴大，外場無衛星遮擋場景、室內地下室測試無法穩定輸出標準時碼。?SYN1502A解決方案：內置高精度恒溫晶振OCXO，支持自動同步、手動置時、守時模式三種工作模式。衛星失鎖自動轉入守時工作；無衛星環境可手動設置時間持續輸出B碼，滿足室內暗室、地下機房、車載移動測試場景。

（四）：參考源單一，無法多源信號溯源

普通發生器只能依靠衛星授時，缺少外部參考輸入，無法完成時鐘系統聯調、時頻設備比對測試。?SYN1502A解決方案：支持北斗/GNSS衛星接收，同時兼容外部參考輸入：外部IRIG-B碼、1PPS、10MHz參考信號。既可作為獨立標準時碼源，也可被外部高精度時鐘馴服，適配計量實驗室量值溯源場景。

（五）：體積笨重，不適合外出巡檢、現場驗收

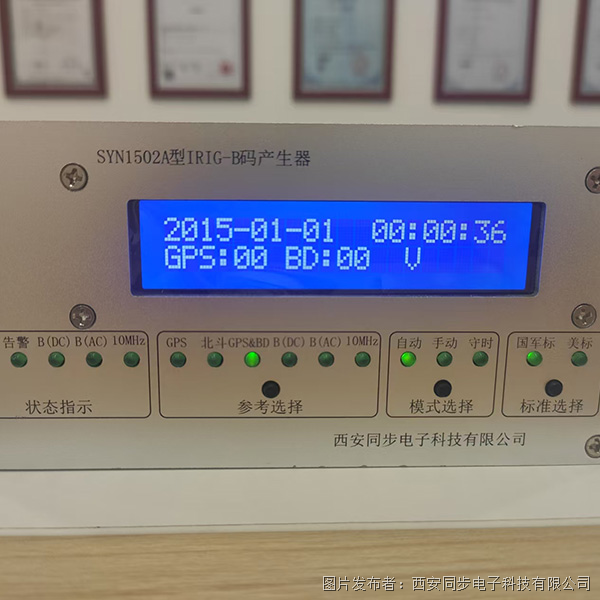

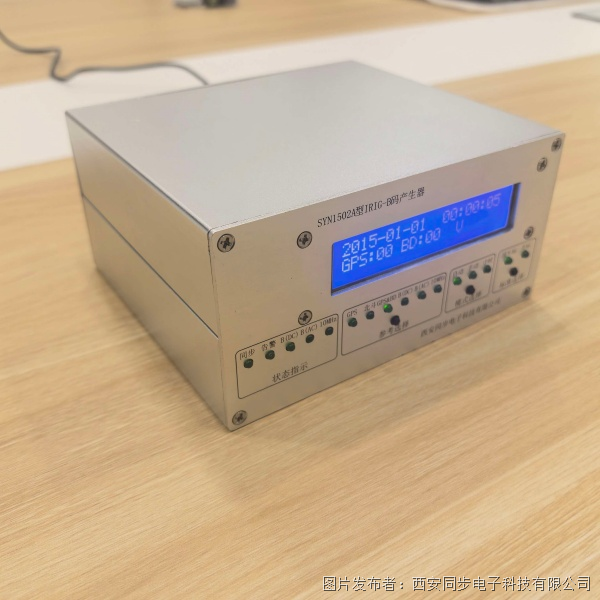

機架式時統設備體積大，不方便攜帶至變電站現場、外場試驗、客戶現場做設備調試。?SYN1502A解決方案：整機便攜式小型機箱，尺寸135×150×75mm，輕便易攜帶；直流5V供電，可搭配移動電源使用，擺脫固定市電限制，車載、野外、實驗室靈活部署。前面板液晶顯示屏，直觀展示時間、收星狀態、工作模式，各類狀態指示燈一目了然，調試直觀高效。

（六）：輸出信號單一，缺少配套同步脈沖

單純輸出B碼，缺少1PPS秒脈沖、串口TOD時間信息，無法滿足示波器、采集設備多信號同步校準需求。SYN1502A解決方案：同步多路信號輸出：IRIG-BDC/AC、1PPS秒脈沖、RS232串口時間報文，可選10MHz頻率輸出。一套設備同時輸出時間碼與同步脈沖，一站式完成各類時頻終端綜合測試。

二、布線與調試避坑，搭配SYN1502A實操要點

1. 差分DC-B碼優先使用雙絞屏蔽線纜，屏蔽層單端接地，避免與動力電纜同槽敷設，降低工頻干擾；

2. 長線傳輸優先選用RS422差分B碼，盡量避免TTL單端B碼遠距離布線；

3. 外場測試優先使用衛星同步模式；室內無衛星環境，切換至手動置時+守時模式；

4. 測試前確認被測設備標準類型（國軍標/美標），提前在SYN1502A完成標準切換，防止出現無法同步；

5. 具備完整狀態告警指示，同步異常、失鎖狀態清晰提示，避免輸出無效時間碼而無法察覺。

三、SYN1502A核心優勢總結

1. 一機多制式：DC-B、AC-B同時輸出，國軍標/美標一鍵切換，兼容電力、軍工、通用測試設備；

2. 強大守時能力：內置恒溫晶振，自動/手動/守時三模式，室內外場景通用；

3. 多源參考輸入：衛星+外部B碼/10MHz/1PPS多參考，支持計量溯源比對；

4. 便攜式設計：小型機箱、低壓直流供電，支持充電寶外場使用，適合巡檢、現場驗收；

5. 多信號同步輸出：B碼+1PPS+串口時間信息，滿足多類型儀器同步測試；

6. 西安同步原廠自研生產，支持功能定制，可提供第三方計量校準配套服務。

四、典型應用場景

電力繼電保護、故障錄波裝置B碼接收功能現場調試。軍工裝備、雷達、高速采集系統外場時間同步測試?？蒲性核?、高校實驗室時頻設備檢定、方案驗證。B碼時鐘、授時終端廠商出廠測試、老化驗證第三方計量機構移動檢定、項目現場驗收
