航空航天、雷達測控、通信、計量、元器件研發等領域都離不開高精度時頻參數測量。高端計數器依賴進口，供應鏈與售后風險突出；常規頻率計性能受限，不支持阿倫方差、瞬時日差等專業計算，無法滿足高端測試場景。下文將以西安同步的SYN5636型高精度通用計數器為例介紹一套國產化頻率計解決方案。

一、行業現存測試痛點

測量帶寬受限，高頻毫米波測試?yán)щy 傳統頻率計大多僅覆蓋數 GHz 以內頻段，面對5G毫米波、車載雷達、Ka 頻段衛星通信信號時，需要額外配置外置混頻模塊，系統搭建復雜、引入額外損耗，降低測量準確度。

分辨率不足，微小頻率漂移無法捕捉 晶振、原子鐘、射頻源研發測試中，ppm、ppb 量級的頻率偏差、短時穩定度變化至關重要。普通儀器短閘門分辨率低，難以識別微小頻率波動，無法支撐穩定性評估。

設備分散，多參數測試系統碎片化 研發測試中往往需要單獨配置頻率計、時間間隔測試儀、相位測試儀、功率檢測設備，多臺儀器接線繁瑣、多設備時序不同步，引入系統誤差，占用實驗室空間。

缺少專業時頻數據分析能力 很多基礎頻率計僅顯示實時讀數，不具備平均值、標準偏差、阿倫方差、頻率偏差、瞬時日差、峰峰值等計算功能，測試人員需要人工導出數據二次運算，工作效率低，容易出現計算失誤。

時基方案單一，場景適配靈活性差 基礎型號僅內置普通晶振，對于長期高精度測量場景無法滿足；同時缺少外部 10MHz 參考輸入接口，不能對接 GPS 馴服鐘、銣鐘等標準時基系統。

進口儀器供應鏈風險突出 高端進口頻率計數器采購成本高、交付周期長，部分設備存在技術封鎖，難以滿足軍工、科研單位國產化替代要求。

二、國產頻率計方案優勢

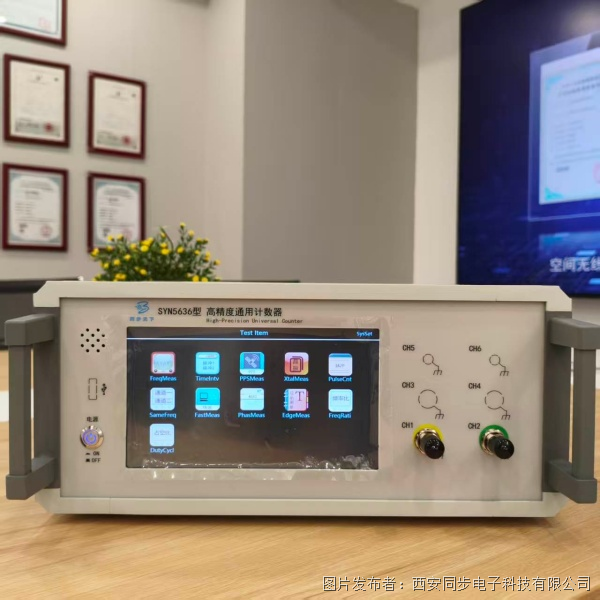

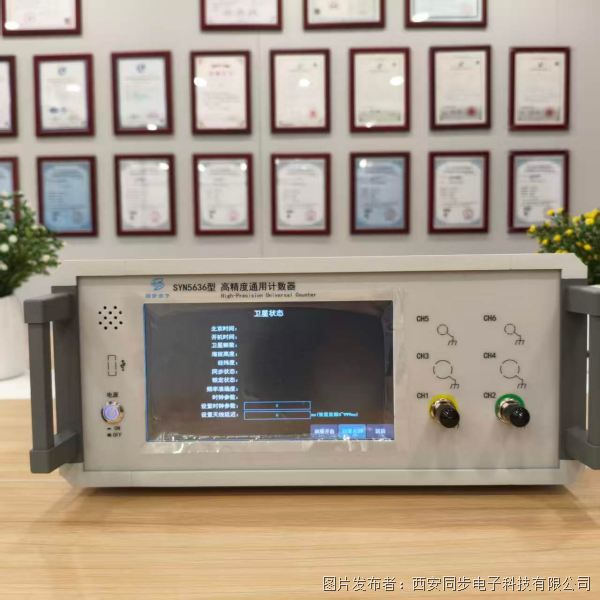

SYN5636型國產頻率計是西安同步自主研發的一體化測量平臺，集頻率計、時間間隔測試儀、相位分析儀、脈沖參數測試儀于一體，內置7寸工業觸摸屏，支持中英文操作界面，硬件與時基全部實現全國產化，適配實驗室、產線、外場多種使用環境。

（一）核心硬件性能

超寬測量頻段 標配通道支持低頻與射頻信號測量，選配高頻通道最高可達 110GHz，無需外置混頻器直接測量毫米波信號，測量范圍覆蓋 0.1mHz~110GHz 信號測量，適配 5G 毫米波雷達、衛星通信射頻模塊測試。

超高測量分辨率 頻率測量分辨率最高12位 / 秒，最長閘門 1000 秒條件下可達 17 位顯示；還可以增加選件滿足頻率測量分辨率14位/1s。時間間隔分辨率高達 20ps，精準捕捉脈沖信號時差、信號同步偏差，滿足授時設備、B 碼終端、雷達時序系統測試。

高靈敏度信號采集 最小可測信號低至 10mVrms，具備寬動態輸入范圍，支持 AC/DC 耦合切換、阻抗 50Ω/1MΩ 可選，能夠有效識別微弱射頻信號，適配衛星地面站接收鏈路、低功率振蕩器測試。

靈活可配置時基系統 設備標配 OCXO 恒溫晶振時基；可選配高穩晶振、內置銣原子鐘；預留 10MHz 外部參考輸入，可對接外部標準時鐘源，實現儀器時基溯源，滿足計量實驗室量值傳遞要求。

（二）一體化多功能測量能力

單臺設備支持多種測量模式，無需更換儀器：頻率、周期、頻率比、時間間隔、脈寬、上升 / 下降時間、占空比、相位、脈沖計數、輸入功率檢測。專門內置晶振專用測量模式、1PPS 授時信號測量模式，面向時頻行業深度優化。

儀器集成強大內置統計運算模塊，可自動計算最大值、最小值、峰峰值、平均值、標準偏差、累加計數、阿倫方差、頻率偏差、瞬時日差，實時生成趨勢圖、直方圖，直觀展示信號長期波動特性，完美適配晶體振蕩器、時鐘源穩定度評估。

（三）豐富通信接口，便于系統集成

后置面板配備 DB9 串口、USB、RJ45 以太網接口，支持標準SCPI命令可選 GPIB 通信套件。支持連續高速數據輸出，最高每秒 2000 組測量數據，可連接電腦通過上位機軟件實時采集、存儲數據，支持對接自動化測試平臺、MES 生產線系統，搭建自動化測試工位。

（四）人機交互與工程適配

7 寸電容觸摸屏，功能圖標直觀劃分，一鍵切換測量模式；支持閘門時間、觸發電平、觸發邊沿快速設置。整機采用標準機架式結構，可上架安裝；適應實驗室恒溫環境以及工業現場長期連續運行，滿足國軍標環境適應性使用要求，支持第三方計量機構校準。

四、分行業落地應用方案

4.1 科研院所與計量校準實驗室方案

應用需求：各類晶振、恒溫晶振、銣鐘、頻率源指標檢定；通用計數器量值比對；長期穩定度測試；實現測量結果可溯源。 方案配置：SYN5636（選配內置銣鐘時基）+ 高精度測試線纜 + 上位機數據分析軟件；外部接入 10MHz 標準參考源。 實現方式：利用晶振專用測量模式，設置長時間閘門連續采集數據，自動計算阿倫方差、瞬時日差，自動存儲測試曲線，輸出符合校準規范的原始數據，替代多臺分離儀器，降低實驗室設備投入。

4.2 雷達、航空航天測控領域方案

應用需求：相控陣?yán)走_(dá)射頻信號頻率測試、脈沖時序間隔測量、導引頭射頻源穩定性測試、星載通信設備載波監測。 方案配置：SYN5636（60GHz 高頻通道選件）+ 射頻同軸測試線纜。 實現方式：?jiǎn)⒂每焖贉y(cè)頻模式，1ms 短閘門捕捉信號瞬時跳變，雙通道同步測量?jī)陕飞漕l信號時間差與相位差，快速定位頻率漂移、時序同步故障，適配雷達動態信號測試場景。

4.3 5G / 毫米波通信研發測試方案

應用需求：毫米波基站射頻源、射頻前端模塊頻率偏差測試；載波信號穩定度監測；通信時鐘同步誤差測量。 實現價值：DC~60GHz 直測能力省去外置混頻組件，簡化測試鏈路，減少信號損耗；雙通道同時監測多路載波信號，對比頻率一致性，提升基站研發調試效率。

4.4 電力系統、時間同步設備行業方案

應用需求：同步時鐘、NTP 服務器、B 碼授時源 1PPS 信號測量；電網相位差監測、頻率穩定性檢測。 方案優勢：專門優化 1PPS 測量算法，高精度測量秒脈沖時間偏差；相位測量精度可達 0.001°，持續監測電網信號相位波動，及時發現同步異常，保障電網安全穩定運行。

4.5 元器件生產產線質檢方案

應用需求：晶振、振蕩器出廠批量檢測，自動化產線快速測試，記錄產品指標，實現質量追溯。 方案部署：SYN5636 通過網口接入產線工控機，上位機軟件自動執行測試流程，判定產品頻率偏差是否合格，自動保存每一件產品測試數據，對接工廠 MES 系統，搭建國產化自動化測試工位。

三、整套系統搭建流程

硬件連接 被測信號通過匹配同軸電纜接入儀器通道；高頻毫米波信號接入高頻測量通道；如需更高時基精度，將外部 10MHz 標準時鐘接入外部參考輸入口。根據信號幅值選配衰減器、差分探頭。

參數配置 觸摸屏選擇對應測量模式，設置耦合方式、阻抗、觸發電平；根據精度需求選擇閘門時間：快速巡檢選用短閘門，高精度穩定度測試選用 1s~1000s 長閘門。

數據采集與分析 本地端直接讀取實時數值、查看趨勢直方圖；如需長期記錄，通過網線 / USB 連接電腦，使用配套測控軟件持續采集、導出原始數據。

定期校準維護 依據計量規程定期送檢 SYN5636，保證測量量值準確可靠；實驗室長期測試場景建議外接標準時基，進一步降低時基漂移帶來的系統誤差。

四、方案價值總結

裝備自主可控：全套國產化硬件，打破進口儀器壟斷，規避供應鏈風險，滿足軍工、重點科研項目國產化采購要求；西安同步本土廠家，快速提供技術支持、維修、定制改造服務。

降本增效：?jiǎn)闻_(tái) SYN5636 替代頻率計、時間間隔測試儀、相位測試儀多臺設備，減少儀器采購成本、實驗室占地；內置數據分析功能省去人工計算，大幅縮短測試周期。

性能均衡：兼顧超寬測量帶寬、超高分辨率、微弱信號檢測能力，同時支持靜態穩態測試與動態瞬態信號捕捉，覆蓋研發、質檢、外場運維全場景。

靈活擴展：時基、高頻通道、通信接口均可按需選配，從小型基礎實驗室到自動化產線，能夠根據客戶預算和測試需求靈活配置方案，支持長期設備升級。

標準化與溯源性：儀器符合國內通用計數器校準規范，支持第三方計量，測試數據具備合法性，適用于計量檢定、產品型式試驗等正式場景。

五、結語

時間頻率是電子測量體系的基礎，高精度頻率測量?jī)x器是高端電子裝備研發必不可少的核心工具。西安同步SYN5636 型國產頻率計測量解決方案，依托全國產硬件設計、成熟的時頻技術積累，兼顧測量性能、使用靈活性與經濟性，為通信、雷達、航天、計量、電力、元器件制造等行業提供可落地的國產化測試方案。
