引言

開關穩壓器因電源轉換效率高而被廣泛采用，但其開關動作也使其成為傳導噪聲源。在許多系統中，尤其是包含敏感模擬、射頻或通信電路的系統，必須在噪聲通過輸入電源總線傳播前加以控制。輸入濾波器通常是第一道防線，但不能將其簡單視為附加元件。輸入濾波器的諧振、阻尼、與轉換器的阻抗交互及啟動行為均會影響系統性能。

本文詳解了DC-DC轉換器差模(DM)輸入濾波器的實際設計方法。文中首先回顧了LC濾波器的基本特性，包括衰減斜率、電容等效串聯電阻(ESR)和諧振峰值。隨后展示了如何增加阻尼以提高穩定性，分析了無阻尼濾波器如何導致啟動過壓或輸出振蕩，并說明了如何使用LTspice估算傳導發射衰減量及比較單級與兩級濾波器方案。

差模LC濾波器特性

LC濾波器屬于雙極點濾波器，其諧振頻率計算公式如下：

每個極點提供–20dB/dec的衰減，總衰減斜率為–40dB/dec。濾波電容的ESR會引入一個零點，為斜率貢獻+20dB/dec。零點頻率計算公式如下：

圖1展示了一個典型LC濾波器示例。L1和C2構成濾波器，C1是V1的去耦電容，Cin代表DC-DC轉換器的輸入電容。開關DC-DC轉換器因開關動作，會從輸入端抽取含有豐富諧波的脈動電流。濾波器必須在相關頻段內衰減輸入電流，防止其回流至電源端并污染為其他敏感電子設備供電的總線電壓。隨著頻率升高，C2的電抗減小而L1的電抗增大，使電流諧波被旁路到地。

理想的濾波電感應具有適中的電感值和較低的直流電阻(DCR)。過大的電感會減緩對負載瞬態的響應；由于電感與輸入串聯，應盡可能降低DCR以減小壓降和功耗。設計權衡在于：在保持相同f0的前提下，減小電感值需相應增大電容值。電容ESR也會影響目標頻點的總衰減量。

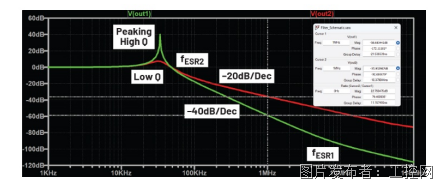

圖1所示LTspice原理圖中，ESR在1mΩ和100mΩ兩個值之間步進變化。f0保持在33.4kHz不變，因?yàn)橹C振頻率不由電容ESR決定，但ESR零點頻率fESR從7.23MHz (1mΩ)移至72.34kHz (100mΩ)。圖2展示了此電路的仿真結果。若DC-DC轉換器開關頻率為1MHz，兩種ESR下的衰減差值為22.7dB。ESR零點會將濾波器斜率從–40dB/dec降至–20dB/dec，從而限制可實現的高頻衰減量。

設計人員通常傾向于選用低DCR和低ESR元件，這在大多數情況下是正確的做法。然而，由于LC濾波器本質上是一種諧振RLC網絡，極低的ESR可能在f0處產生顯著峰值。這意味著輸入濾波器的輸出阻抗會達到較高值，使設計更易出現不穩定問題。根據Middlebrook準則，為避免不穩定，輸入濾波器的輸出阻抗必須始終低于轉換器的輸入阻抗。因此，必須對上述峰值進行阻尼處理。峰值幅度與品質因數相關，計算公式如下：

若fESR ? f0，濾波器將呈現高Q值和顯著峰值，但仍保持–40dB/dec的斜率。若fESR ? f0，則Q ≈ 1，系統呈現阻尼響應?？赏ㄟ^(guò)在濾波電容兩端并聯RC支路來實現阻尼。當Q ≈ 1時，阻尼電阻值計算公式如下：

阻尼電容值通常選取為濾波電容值的3倍至10倍。

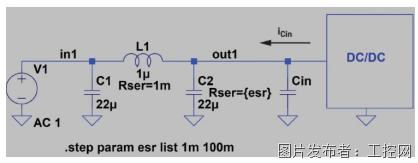

圖1：典型的LC濾波器；L1和C2構成濾波器

圖2：濾波器仿真結果，C2的ESR在兩個值之間變化：1mΩ和100mΩ

無阻尼與阻尼LC濾波器設計示例

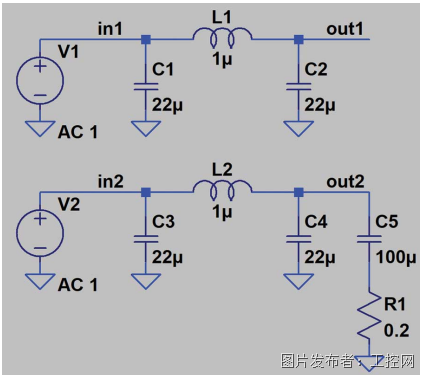

圖3展示了當濾波電容ESR低至1mΩ時，無阻尼濾波器與阻尼濾波器的差異。C5選為C4容值的4.5倍，R1計算值為0.213Ω，實際選用0.2Ω電阻。圖4所示仿真結果表明，在1MHz處無明顯峰值，衰減量約為–58dB。

圖3：阻尼與無阻尼輸入濾波器對比

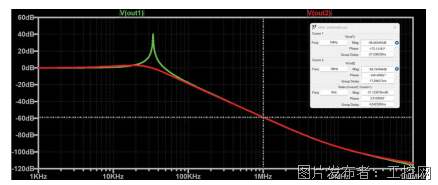

圖4：無阻尼與阻尼濾波器仿真結果

將無阻尼濾波器連接至DC-DC轉換器輸入端時，可能出現以下兩個設計問題。

1.IC在啟動時可能會失?。?/p>

啟動時，輸入電壓可能發生振鈴，峰值接近VIN的兩倍。對于12V轉5V且IC絕對最大輸入額定值為42V的設計，此類啟動過壓不太可能損壞器件。但在28V轉5V的設計中，振鈴電壓可能超過絕對最大輸入額定值，從而導致IC損壞。

2.輸出可能會振蕩：

LC濾波器本身易在f0處發生振蕩，脈動輸入電流會持續激發此諧振。圖5展示了LT8609S的內置LTspice原理圖。電路中添加了輸入濾波器和額外輸入電容以復現無阻尼濾波器設計。濾波器諧振頻率f0由L2和總電容CT = C7 + C8 + C9決定，計算公式如下：

結果如圖6所示，輸出電壓在濾波器諧振頻率處出現振蕩。探測after_filter網絡可發現根本原因：輸入電壓發生了振蕩。此外，峰值電壓達46.6V，超過了LT8609的42V絕對最大輸入額定值。

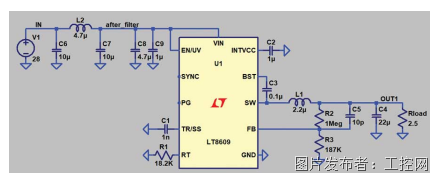

圖5：輸入端接有無阻尼輸入濾波器的LT8609原理圖

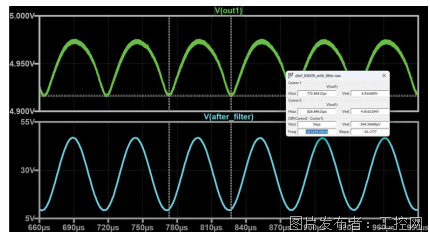

圖6：仿真顯示輸出振蕩是由輸入濾波器導致輸入電壓在f0處振蕩引起的

LTspice中的設計示例

本例中，無線電接收器需在3A負載電流下將15V轉換為5V。開關頻率為1MHz，設計須符合MIL-STD-461G標準。選用LT8624S（第三代Silent Switcher?器件），因其具備低噪聲和低電磁干擾(EMI)性能。依據數據手冊和LTpowerCAD計算出該設計的元件值，如圖7所示。

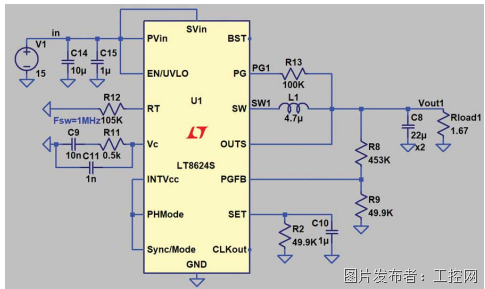

圖7：用于15V轉5V、3A負載電流的LT8624S LTspice原理圖

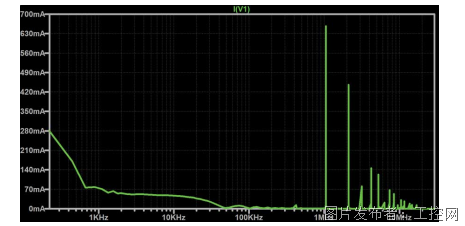

MIL-STD-461G規定了電源線的傳導發射限值：CE101覆蓋30Hz至10kHz，CE102覆蓋10kHz至10MHz。限值單位為dBμV，需配合線路阻抗穩定網絡(LISN)使用，LISN置于電源與受試設備(EUT)之間。LISN提供已知阻抗（通常約50Ω），并將EUT產生的傳導電流轉換為輸出端可測量的電壓。LTspice LISN電路可參考文章《如何使用LTspice獲得出色的EMC仿真結果 - 第1部分》。圖8展示了CE102限值曲線。對于28V以下系統，CE102基礎曲線在約1MHz以上給出了約60dBμV的平坦限值。仿真完成后，將光標懸停在電壓源上以繪制流過V1的電流；光標變?yōu)殡娏魈筋^后，點擊左鍵即可。顯示I(V1)波形后，在波形查看器中右鍵單擊并選擇View → FFT。此時將彈出窗口供選擇快速傅里葉變換(FFT)顯示的波形。選擇I(V1)并點擊OK。隨后顯示I(V1)的FFT結果，左側縱軸以dB為單位顯示幅值。如需將幅值轉換為線性刻度，請將光標懸停在左側縱軸上直至變?yōu)闃?biāo)尺圖標，然后右鍵單擊打開Left Vertical Axis – Magnitude窗口。將單選按鈕從Decibel改為L(zhǎng)inear，然后點擊OK。輸入電流幅值即以線性刻度顯示。圖9顯示I(V1)幅值約為657mA。利用LISN約50Ω的輸入阻抗將此電流轉換為電壓：

將32.85V轉換為dBμV：

所需的濾波器衰減量為150dB – 60dB = 90dB。另一種計算方法是利用60dBμV = 1mV的關系。即：

將仿真得到的657mA除以20μA得到32,800，20log(32800) = 90.31dB。

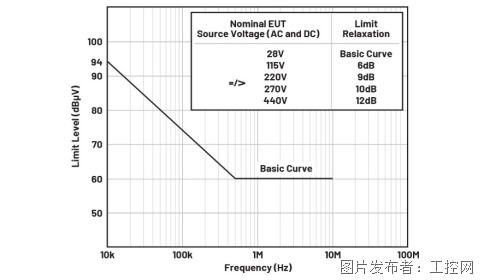

圖8：CE102傳導發射限值曲線（單位：dBμV）

圖9：輸入電流I(V1)的線性刻度幅值

下一步是確定在1MHz處實現–90dB衰減所需的濾波器諧振頻率。LC濾波器的衰減量計算公式如下：

設計過程中通常先選定電感值，再利用濾波器方程求解電容值。對于單級LC濾波器而言，90dB的衰減目標過高，難以在保持快速瞬態響應的同時選出合適元件。例如，若選用4.7μH電感：

為對濾波器進行阻尼處理，至少需要170μF × 3 = 510μF的阻尼電容，此容值過大。一種方案是增大電感值并僅使用單級LC濾波器。此舉可減少元件數量，但會犧牲尺寸、成本和瞬態響應性能。更實用的方案是采用兩級LC濾波器，其在達到fESR之前形成四階濾波器，衰減斜率達–80dB/dec。更陡峭的斜率允許將f0提高10倍，同時仍能滿足衰減目標。作為對比，當f0 = 56.2kHz時，單級LC濾波器需選用33μH電感，而兩級LC濾波器僅需1μH電感。

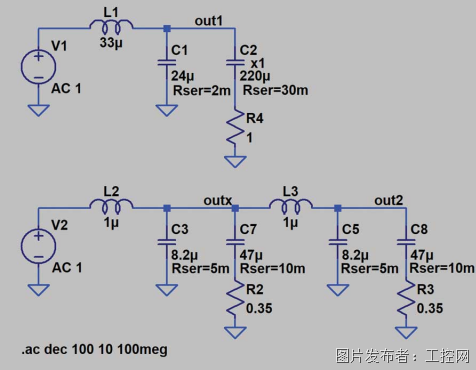

圖10展示了兩種濾波器電路，圖11為仿真結果。單級濾波器勉強達到–90dB衰減，且僅在電容ESR為2mΩ或更低時才能實現，表明ESR零點已影響衰減斜率。對于fSW = 1MHz的應用，33μH電感值過大，不利于快速瞬態響應。相比之下，兩級LC濾波器使用較小值的元件即可提供超過–100dB的衰減量。額外的衰減裕度增強了設計信心，確保即使在電容因偏置電壓和溫度發生降額后，仍能滿足90dB的衰減目標。

圖10：?jiǎn)渭?jí)與兩級LC濾波器對比的LTspice原理圖

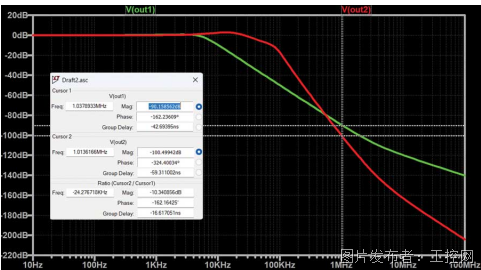

圖11：兩種濾波器配置的LTspice仿真結果對比

結語

綜上所述，本文闡述了開關穩壓器輸入濾波器的設計要點：既要充當EMI濾波器，又要作為連接轉換器的穩定電源接口。簡單的LC濾波器可提供強大的差模衰減，但必須綜合考慮電容ESR、諧振峰值、啟動行為及與轉換器輸入阻抗的相互作用，以避免不穩定或過壓應力。借助LTspice，可根據傳導發射限值估算所需衰減量，比較單級與兩級方案，并在硬件制作前驗證阻尼效果。作為實用設計指南，建議從發射目標和目標頻段出發，在滿足衰減要求的前提下選用最小電感值，采用低DCR元件并在必要時添加主動阻尼，檢查諧振峰值和啟動過沖，考慮電容降額和ESR變化，最后通過頻域和時域仿真驗證最終設計，再使用LISN進行實驗室實測。
