在射頻測試、基站同步、計量校準、工業測控領域，高精度10MHz標準頻標是整套系統的核心基準。傳統方案中銣原子鐘長期穩定度優異，但設備采購、維護成本高，中小實驗室、產線批量改造項目常會面臨預算不足的難題。普通溫補晶振、普通恒溫晶振無外部馴服，溫漂、老化漂移大，頻率準確度遠達不到銣鐘等級指標。西安同步作為專業時間頻率設備廠家，推出SYN4103型衛星同步時鐘與SYN3307型GNSS馴服恒溫晶振模塊，依托北斗/GNSS智能馴服恒溫晶振架構，鎖定衛星基準后24小時平均頻率準確度可達1×10?12，性能無限接近馴服銣原子鐘，采購成本僅為銣鐘三分之一，兼顧高精度、高可靠性與低成本需求。本文從頻標馴服底層原理、行業選型痛點、兩款設備核心優勢、落地應用場景展開論述，為預算受限但對標銣鐘精度的客戶提供標準化選型思路。

一、馴服恒溫晶振與銣原子鐘性能原理對比

1、銣原子頻標核心原理與成本短板

銣原子鐘依靠銣原子能級躍遷固有諧振頻率作為基準，不受溫度、老化短期干擾，無外部參考時長期守時穩定度突出，適合數天、數周完全無衛星遮擋的隔離場景。但短板十分明顯：整機造價高、功耗大、體積偏大，批量采購會大幅抬高項目預算；同時銣鐘存在定期校準、耗材更換等長期運維成本，中小企業、高校實驗室難以批量配置。

2、GNSS馴服恒溫晶振實現準銣級精度的底層邏輯

SYN4103、SYN3307均采用北斗+GPS雙模衛星馴服OCXO恒溫晶振架構，分兩大工作階段實現高穩定頻標輸出：第一階段為衛星馴服校準階段。設備內置多星接收機持續接收UTC國際標準時間，輸出納秒級1PPS秒脈沖作為外部絕對參考；內部FPGA時差測量單元實時比對1PPS與恒溫晶振輸出相位差，通過自適應鎖相算法動態補償晶振溫度漂移、日老化偏差，經過24小時持續馴服收斂后，整機頻率準確度穩定至1×10?12，該指標與常規馴服銣原子鐘持平。同時恒溫腔體隔絕環境溫度波動，短穩、相位噪聲性能優于銣鐘，射頻測試場景波形純度更高。第二階段為失參考自主守時階段。當隧道、地下室、室內遮擋導致衛星信號丟失，設備依靠經過長期校準的恒溫晶振自主運行，24小時守時偏差≤10μs，可滿足絕大多數短時無參考工況；若項目存在長期隔離無衛星需求，可后期外接小型銣鐘模塊升級，實現設備功能拓展，前期基礎投入大幅降低。

3、行業普遍選型痛點

當前客戶選型存在三重矛盾：一是追求銣級頻率準確度，但采購預算不足以批量配置銣原子鐘；二是普通無源晶振、溫補晶振未馴服，長期漂移超標，測試數據無法溯源；三是市面簡易馴服晶振穩定性差，缺少工業級屏蔽、寬溫電路，車間、機房電磁環境下易出現頻率跳變。SYN4103、SYN3307從硬件架構解決精度與成本沖突，是預算受限場景最優折中方案。

二、SYN4103、SYN3307核心優勢，低成本實現準銣級頻標性能

（一）指標對標馴服銣鐘，高精度滿足計量溯源要求

兩款設備均搭載高穩恒溫晶振與多星授時單元，衛星穩定鎖定24小時后，10MHz輸出頻率準確度≤1×10?12，與馴服銣鐘同精度等級；1秒短穩≤5×10?11，相位噪聲表現優于同價位銣鐘，射頻信號源、頻率計數器、矢量網絡分析儀校準場景完全達標西安同步電...。定時精度≤30nsRMS，輸出多路10MHz正弦信號、1PPS同步脈沖、TOD時間報文，可同時為多臺測試儀器、工控系統統一提供標準頻標。設備指標符合JJF1006頻率標準檢定規范，第三方計量機構可出具完整溯源證書，替代高價銣鐘完成實驗室建標、產線儀器校準工作。

（二）分層產品矩陣，適配不同安裝場景，控制采購成本

SYN3307型微型馴服晶振模塊模塊化小型化設計，SMA單路10MHz輸出，體積小巧，適配嵌入式工控機箱、便攜測試設備、小型射頻工裝。無需獨立機柜，可直接集成至自動化ATE測試系統，單臺成本遠低于整機銣鐘，適合批量產線改造項目；支持DC低壓供電，低功耗運行，移動檢測車、便攜式野外采集設備均可搭載。

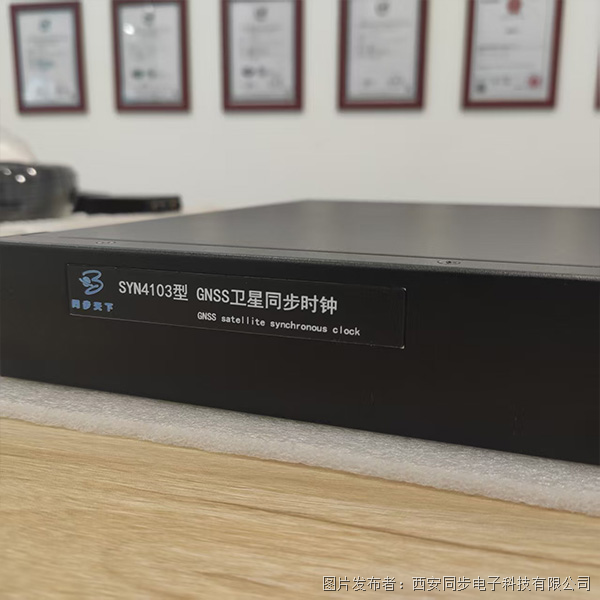

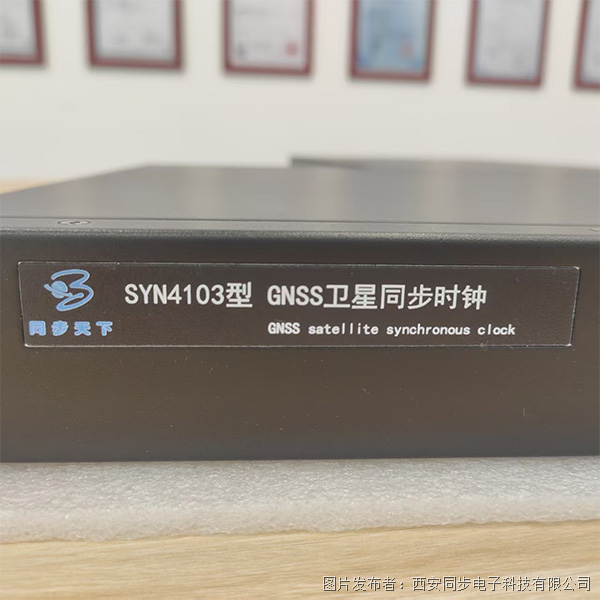

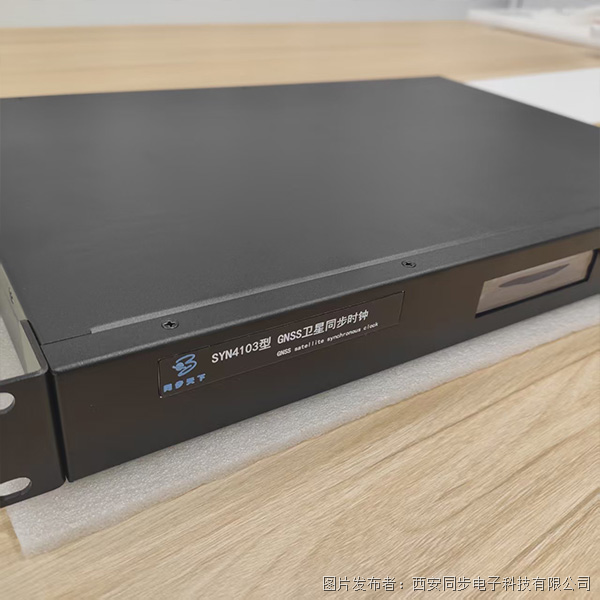

SYN4103型臺式衛星同步時鐘標準機架式整機，多路10MHz隔離輸出，帶液晶狀態顯示屏、故障報警、RS232/485遠程監控接口，適合實驗室計量臺、機房標準時鐘柜集中部署。多路隔離輸出可同時供給多套測試設備，一臺設備替代多臺獨立頻標，進一步攤薄單通道使用成本。兩款產品均可按需選配避雷器、加長天線、外部1PPS輸入拓展，客戶根據設備安裝形式按需選型，避免性能冗余造成預算浪費。

（三）工業級硬件設計，長期運行高可靠

作為專業時頻設備廠家，整機全部采用金屬電磁屏蔽腔體，隔絕變頻器、電機、射頻設備電磁干擾；恒溫晶振采用雙層溫控結構，工作溫度覆蓋-40℃~70℃，高低溫環境下馴服精度無明顯衰減。出廠統一經過48小時高低溫、振動老化測試，具備短路、過壓保護，7×24小時不間斷連續運行無頻率漂移。相較于市面簡易馴服晶振，長期故障率大幅降低，減少后期維修、更換帶來的隱性成本。設備內置智能故障診斷，衛星失鎖、頻標偏移自動聲光報警，運維人員可快速排查問題，降低人工管理成本。

（四）全自主研發，一站式配套服務

西安同步覆蓋授時接收機、恒溫晶振、鎖相馴服算法、上位機監控軟件全鏈條自研，整套頻標系統協議統一、兼容性強，無需整合多家廠商配件?？商峁┨炀€、線纜、配套校準軟件完整配套，出廠提供出廠測試報告，支持上門調試、計量校準技術指導。相較于進口銣鐘長周期供貨、售后響應慢等問題，國產馴服頻標交付周期短，售后本地快速響應，大幅降低項目綜合使用成本。

三、多行業落地應用，低成本替代銣鐘解決客戶實際難題

1、第三方計量實驗室、高校教學實驗室

實驗室需要標準10MHz頻標校準頻率計、信號發生器，銣鐘采購預算緊張。選用SYN4103機架式馴服時鐘，衛星馴服后達到銣級準確度，可出具合規校準證書，滿足教學實驗、對外儀器檢定需求；多路隔離輸出可同時支撐多組學生實驗，一臺設備滿足全實驗室基準供給，相比多臺銣鐘節省70%以上采購預算。

2、射頻器件、通信設備生產線批量質檢

產線工裝空間有限，大批量設備同步需要標準頻標。采用SYN3307微型馴服模塊嵌入測試工裝，批量部署成本極低；衛星開闊環境持續馴服，保證全天頻標穩定，精準測試功分器、振蕩器、射頻線纜相位與頻率指標，解決普通晶振漂移導致批量檢測數據不合格、返工率高的問題。短時廠房遮擋衛星信號時，恒溫晶振自主守時保障生產線不停工。

3、軌道交通、電力機房二次設備同步

變電站、車載工控系統需要統一高精度頻標，項目預算嚴格管控。SYN4103部署于機房時鐘屏，多路10MHz、B碼輸出同步錄波裝置、保護測控設備，馴服后長期頻率準確度對標銣鐘，避免時序偏差引發故障誤判；野外隧道短時無衛星期間，設備自主守時保障系統同步不間斷。

4、野外移動檢測、無人機測控系統

移動設備空間、預算雙重受限，選用SYN3307小型馴服模塊集成至便攜主機，開闊區域依靠北斗衛星持續校準，實現接近銣鐘的基準精度；短時山林、樓宇遮擋場景依靠恒溫晶振守時，滿足高速采集、射頻探測時序同步需求，無需搭載高成本微型銣原子鐘。

四、總結

想要在有限預算內獲得與銣原子鐘相當?shù)念l率基準精度，GNSS馴服高穩恒溫晶振是性?xún)r(jià)比最優解決方案。西安同步SYN4103機架式衛星同步時鐘、SYN3307微型馴服晶振模塊依托北斗雙模智能馴服技術，24小時馴服后頻率準確度可達1×10?12，指標對標常規馴服銣鐘，采購成本大幅降低；模塊化、機架式分層產品矩陣適配嵌入式、機房集中部署各類場景，工業級寬溫抗干擾硬件保障長期穩定運行。作為專業時間頻率設備研發廠家，兩款設備可一站式配套天線、監控軟件、計量校準服務，覆蓋計量實驗室、產線質檢、電力通信、移動測控全場景，從原理層面平衡精度、穩定性與采購成本，完美解決客戶預算不足卻需要銣級高精度頻標的選型痛點，是中小項目批量部署高精度標準頻標的優選方案。
