IRIG-B（簡稱 B 碼）憑借高精度、標準化、信息承載完整等優勢，長期作為電力、軌道交通、軍工測試、科研試驗領域硬件時間同步核心載體。本文系統梳理B碼授時設備選型核心注意事項，并結合西安同步SYN1502A型便攜式IRIG-B 碼產生器作為實例，形成一套可以參考的選型方案。

一、第一步：明確場景定位，區分設備功能屬性

選型首要任務，厘清項目需要B 碼產生設備還是B 碼接收解碼設備，二者功能不可混用。B 碼產生器作為系統主時鐘，接收外部標準時間基準，向外輸出標準 IRIG-B 信號；B 碼解碼器為從設備，接收 B 碼信號完成本地設備校時。SYN1502A 屬于B 碼產生器，同時支持 B 碼信號輸入?yún)⒖迹瓤勺鳛楠?dú)立主時統，也可接入上級標準 B 碼信號實現二級同步，適配移動測試、實驗室標定、外場試驗等場景。

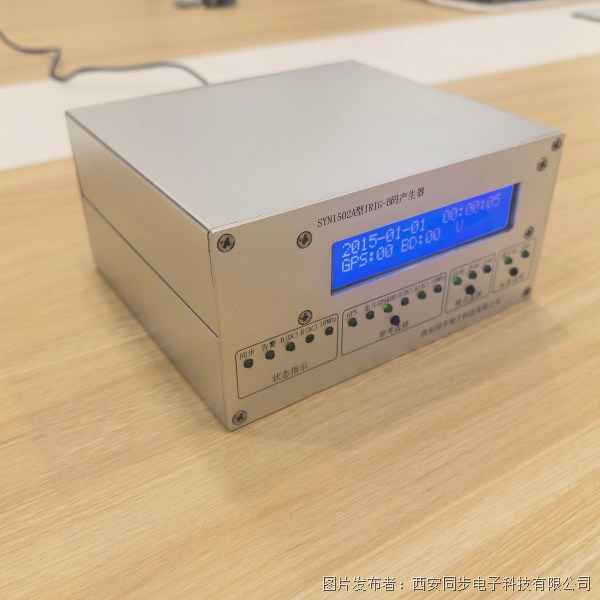

同時需要確認設備安裝形態：分為機架式固定時統、便攜式機箱、板卡模塊三類。機架式多用于機房長期 7×24 小時不間斷運行；便攜式機型適合外場測試、設備檢定、移動靶場使用。SYN1502A 型b碼終端采用小型便攜機箱結構，體積小巧，無需固定機柜安裝，適配野外試驗、高速攝像同步、雷達外場調試等臨時授時場景；對于變電站、調度中心固定部署場景，則優先選擇 1U 機架式 B 碼主時鐘。

二、B 碼標準格式兼容性，選型第一硬性指標

IRIG-B 分為直流碼 IRIG-B (DC) 與交流碼 IRIG-B (AC)，同時存在美標 IEEE1344 與國軍標 GJB2991 兩套規范，不同設備支持格式差異巨大，是現場最常見的兼容故障點。 IRIG-B (DC) 為電平信號，同步精度高、傳輸距離短，普遍用于機房機柜內短距離布線；IRIG-B (AC) 為調制信號，抗干擾強、適合長距離雙絞線傳輸，廣泛應用于電力變電站。很多低端設備僅支持單一碼型，采購前必須核對下游接收設備支持類型。 SYN1502A 硬件同時支持 IRIG-B (DC)、IRIG-B (AC) 輸出，面板配備實體按鍵，可一鍵切換國軍標、美標協議，無需修改硬件，一臺設備可以對接不同標準的被測裝置，極大提升設備通用性。項目選型時，盡量選擇同時兼容兩種碼型、雙標準協議的機型，規避后期接口改造。

三、授時基準與守時性能，決定系統長期穩定性

B碼輸出信號的準確度，根源取決于設備內部時間基準源，重點關注兩大維度：外部參考接入能力與本地守時指標。

1、外部參考輸入多樣性

優質 B 碼設備支持多源參考輸入，常見包含北斗 / GNSS 衛星信號、外部 1PPS、10MHz、外部 B 碼輸入、TOD 串口時間。多參考源可以實現冗余切換，衛星信號丟失時自動切換外部參考，避免系統時間失準。SYN1502A 支持北斗 + GPS 雙模衛星接收，同時兼容外部 B 碼、1PPS、10MHz 作為參考源，可靈活搭建多級時鐘同步系統，滿足計量校準、分層時統建設需求。國產化項目?jī)?yōu)先選擇支持純北斗授時切換的機型，滿足自主可控要求。

2、本地守時能力

衛星天線遮擋、施工遮擋、電磁環境惡劣時，衛星信號會短暫中斷，此時依靠?jī)?nèi)部晶振維持時間精度，也就是守時功能。晶振等級分為普通晶振、溫補晶振、恒溫晶振、銣原子鐘，守時精度逐級提升。SYN1502A 標配內置恒溫晶振，斷星后具備優秀的短期守時能力，適合野外無持續衛星信號場景。選型時切忌忽視守時指標，若設備無高精度晶振，斷星數十分鐘時間偏差就會達到微秒甚至毫秒級別，直接造成試驗數據時序失效。

四、同步精度、信號接口與電氣規范

1、同步誤差指標

IRIG-B (DC) 碼同步誤差行業通用要求≤200ns；IRIG-B (AC) 受調制解調機制限制，同步誤差一般≤10μs。選型時區分標稱精度對應的碼型，不要混淆 DC 碼與 AC 碼指標。SYN1502A 型交流b碼的 B (DC) 輸出同步誤差≤200ns，配套輸出 1PPS 脈沖同步誤差≤30ns，滿足絕大多數高精度測試場景需求。同時優先選擇可以提供第三方計量檢測報告的設備，便于項目驗收。

2、接口電平與物理接頭

B 碼電平分為 TTL、RS422 平衡差分電平，交流 B 碼為 600Ω 平衡輸出；物理接口常見 BNC、航插、DB9 端子。差分 RS422 信號抗干擾能力更強，工業現場優先選用。SYN1502A 采用航插、BNC 組合接口，同時引出 B 碼 TTL、RS422 電平，適配各類測試線纜；便攜式設備選用航空接頭，相比普通 BNC 抗震、防松動，更適合移動運輸、外場試驗。 除 B 碼之外，建議設備配套 1PPS、TOD 串口、10MHz 頻率輸出，實現時間信號與頻率信號同源輸出，一套設備同時滿足多類儀器同步需求。

五、運維、環境適應性與可靠性要求

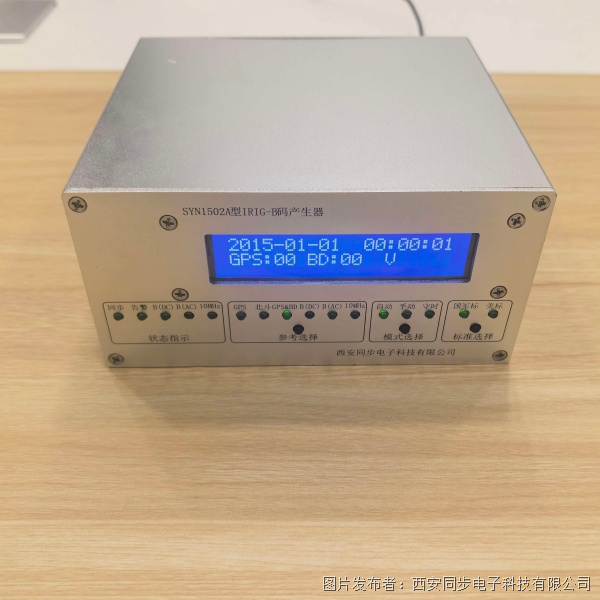

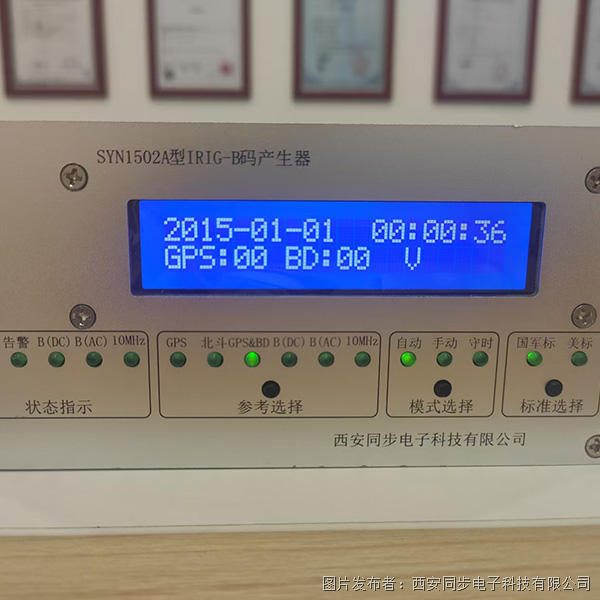

人機交互與狀態告警設備需要直觀顯示當前時間、衛星鎖定狀態、同步 / 守時工作模式、告警信息。SYN1502A 配備液晶顯示屏、狀態指示燈，面板按鍵可手動切換同步模式、協議標準，現場調試無需上位機軟件，快速判斷同步狀態。具備失步、信號異常告警輸出的機型，更適合無人值守場景。

1、環境工作參數

區分室內常溫機型與寬溫工業機型。

實驗室固定使用b碼時統可選用 0~50℃常規機型；車載、野外、戶外試驗場景，必須核實高低溫、濕度指標，具備防震動設計。SYN1502A 常規工作溫度 0℃~+50℃，可根據需求定制寬溫版本，適配各類外場環境。

2、供電方案

 便攜式設備重點關注供電方式，支持直流寬電壓供電可適配車載電源；固定設備優先雙電源冗余供電，避免單點斷電故障。

六、采購避坑重點

第一，不要只看價格忽略協議標準，很多低價設備僅支持簡化版 B 碼，缺少閏秒、控制位信息，接入電力保護裝置、測試儀器出現無法解碼； 第二，區分 “B 碼輸入” 和 “B 碼輸出”，部分板卡僅能接收 B 碼，無法向外產生信號，采購前確認信號流向； 第三，核實碼型：確認下游設備使用 DC 碼還是 AC 碼，避免采購單一碼型設備； 第四，重視溯源能力，招投標、計量類項目，要求廠家可提供計量校準證書，確保時間信號可溯源至國家時間基準； 第五，區分便攜式與機架式用途，不要將便攜機型用于 7×24 小時不間斷機房長期運行。

七、小結

綜合以上選型條件，西安同步 SYN1502A 型 IRIG-B 碼產生器精準匹配移動測試、實驗室標定、外場試驗、儀器校準場景。設備集成北斗 / GPS 雙模接收、恒溫晶振守時，同時輸出 IRIG-B (DC/AC)，兼容國軍標、美標兩種協議，配套 1PPS、TOD、10MHz 多路同源信號輸出，小型便攜結構搭配航空抗震接口，兼顧精度、通用性與移動使用需求。 對于機房固定部署、多路 B 碼大規模輸出場景，可選用機架式主時鐘產品；若僅用于實驗室臨時測試、外場移動同步、B 碼設備檢定工作，SYN1502A 是高適配方案。
