【應用案例】總線溫控應用于固晶機

【應用案例】總線溫控應用于固晶機

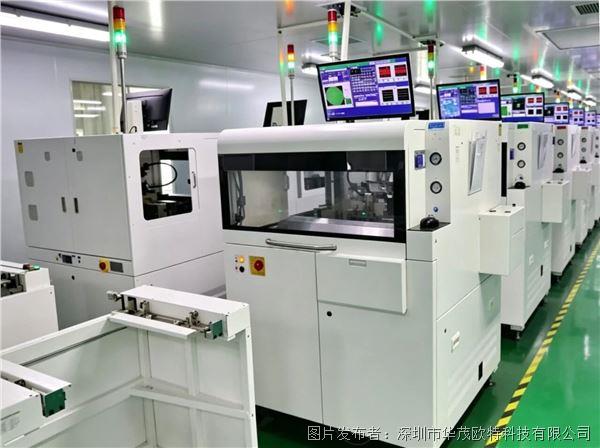

固晶機作為半導體封裝工序的核心設備之一,主要完成切割后晶圓芯片的拾取與高精度貼裝作業,將芯片精準貼附至基板或引線框架,并借助銀膠或其它粘接介質完成芯片固定。固晶主流工藝涵蓋粘合劑鍵合、共晶鍵合、軟焊料鍵合、熱壓鍵合以及倒裝芯片鍵合。

其中倒裝芯片鍵合是先進封裝領域應用最為普及的固晶鍵合方案,憑借高密度、高性能、小型輕薄化的技術優勢,高度適配智能手機、平板電腦等消費電子的產品開發需求。


工藝流程

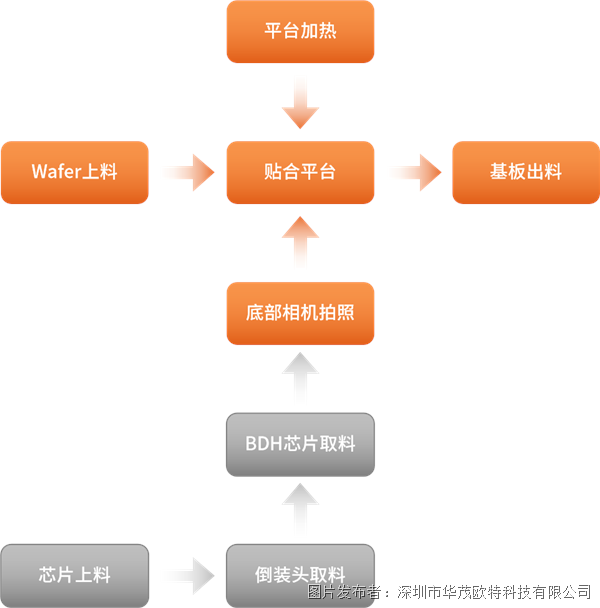

倒裝芯片封裝技術,即在集成電路芯片I/O引腳端制備焊料凸點;作業時將芯片凸點與基板焊盤完成精密對位、貼裝,再經焊料回流工藝,于芯片與基板焊盤之間生成焊球互連結構;最后向芯片-基板間隙灌注底部填充膠,以此構建芯片與基板之間可靠的電氣連通、熱傳導以及機械連接。

該工藝芯片功能面朝下倒扣朝向基板,依靠焊料凸點實現和基板互聯,芯片擺放姿態與傳統封裝功能面朝上的形式完全相反,因此命名為倒裝芯片。


傳統方案VS解決方案

通訊速率

傳統方案: 采用RS485/RS232串口型溫控模塊,最高波特率115.2Kbps,通訊帶寬有限,數據交互速率低,制約整機節拍。

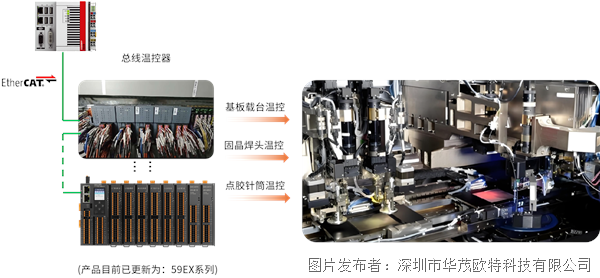

優化解決方案:倍福PLC依托EtherCAT工業總線對接 EtherCAT總線型溫控單元,總線帶寬可達100M,實時響應能力優異,有效提升設備整體生產效率。

 編程與運維便捷性

傳統方案: 溫控PID運算占用PLC內部存儲資源,需要用戶手動編寫PID控制邏輯程序,開發調試工作量大,操作復雜度高。

優化解決方案  :采用大存儲容量總線溫控器,設備內置智能化PID溫控算法,支持參數自整定功能,無需額外編寫控制程序,配置調試簡單便捷。


SM59EX總線溫控器優勢

  • 本地內嵌智能模糊PID算法,無需PLC編寫PID程序,減少調機時間;

  • 型號區分帶屏(59EXL)和無屏版本,帶液晶顯示屏機型支持本地面板操作,設備現場調試無需上位機;

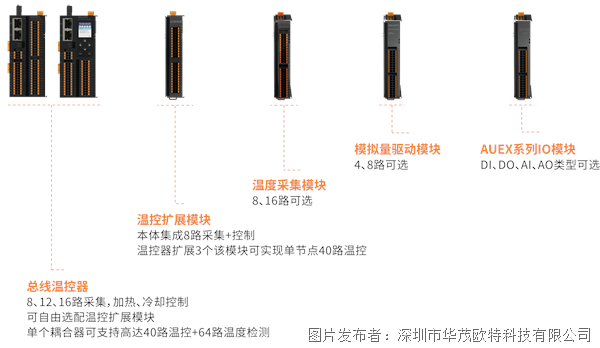

  • 模塊化設計,輸入輸出種類豐富,擴展模塊任意搭配,單個耦合器最大支持40路溫控+128路溫度檢測。
