在連續生產的制造業產線上，大寬幅、高速運動的卷材、板材、流水線工件的在線質檢，幾乎都離不開工業線陣相機。但選型參數選錯一步，往往直接影響整套方案的落地效果：只盯著分辨率卻忽略行頻，相機最終跟不上產線運行節拍；盲目追求高規格參數，容易造成預算與性能的冗余浪費；接口、像元尺寸匹配不當，成像質量又達不到檢測精度要求。

本文從選型公式到落地場景，系統梳理工業線陣相機的通用選型邏輯，覆蓋制造業最廣泛的幾大類應用場景，幫你快速圈定適配型號。

一、線陣相機的核心優勢

線陣相機的感光芯片為一維線性陣列，每次成像只捕捉一條線狀畫面，通過工件與相機的相對連續運動，逐行掃描拼接成完整的二維圖像。這一特性決定了它與面陣相機的核心差異，也成為連續運動、大寬幅檢測場景的首選方案，非常適配卷材、板材等超長、超寬工件的在線檢測。

二、通用選型方法論：4大核心參數，鎖定80%適配型號

線陣相機選型抓住4個核心指標，結合計算公式，就能快速圈定適配的型號范圍。

1、分辨率：決定檢測精度

分辨率是線陣相機最核心的參數，直接決定了橫向檢測精度，選型可直接套用公式：

所需像素?cái)?shù)=檢測幅寬÷最小檢測精度

實際單像素精度=檢測幅寬÷所需像素?cái)?shù)

（實際選型建議預留10%-20%像素余量，避免邊緣成像、安裝誤差導致精度不足。）

例如：檢測幅寬300mm，需要識別0.1mm的缺陷，所需像素?cái)?shù)=300÷0.1=3000像素，預留余量后選擇4K（4096像素）分辨率的相機即可；實際單像素精度為0.07mm。

2、行頻：決定產線適配速度

行頻指相機每秒采集的行數，直接決定能適配的最高產線速度，計算公式為：

所需行頻（kHz）=產線運動速度（mm/s）÷實際單像素精度÷1000

（必須預留20%以上的行頻余量，應對產線提速、信號波動等突發情況。）

例如：產線速度1500mm/s，單像素精度0.07mm，所需行頻=1500÷0.07÷1000=21.4kHz，預留余量后選擇行頻≥26kHz的相機即可。

3、像元尺寸：決定感光能力與成本平衡

像元尺寸是單個像素的物理大小，直接影響相機的感光能力、成像信噪比與整體成本，主流選型思路如下：

3.5μm小像元：像素密度高，同等分辨率下檢測精度更高，適合精密檢測場景；缺點是感光面積小，對打光照度要求高，需要充足的光源配合才能發揮性能。

7μm像元（通用首選）：工業線陣相機的主流規格，均衡感光性能、檢測精度與鏡頭成本，適配絕大多數常規檢測場景，性價比最高。

14μm及以上大像元：感光面積大，弱光環境下信噪比更高，適合光照不足、低對比度缺陷檢測場景；缺點是相同分辨率下幅寬更大，精度相對更低，配套鏡頭成本更高。

4、數據接口：決定行頻天花板

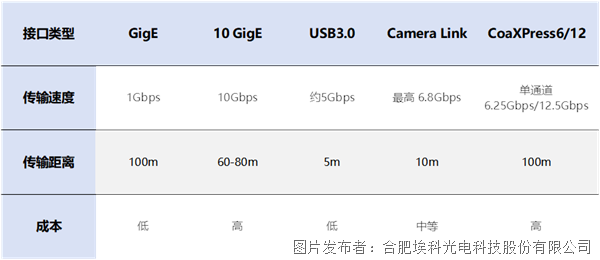

數據接口的帶寬會直接限制相機的最高行頻，同時影響傳輸距離與部署成本，主流接口對比如下：

5、進階選型

動態范圍：檢測對象明暗反差大（如金屬反光、高低亮度區域共存）時，優先選高動態范圍相機，避免亮部過曝、暗部無細節。

黑白/彩色：絕大多數工業檢測優先選黑白相機，分辨率更高、信噪比更好、成本更低；只有涉及顏色識別、色差檢測的場景，才選擇彩色線陣相機。

傳感線數：普通光照充足、速度適中的場景，普通單線相機即可滿足通用檢測；三線/四線用于彩色成像、分時曝光等特殊需求；高速、弱光、低對比度缺陷檢測場景，優先選帶TDI（時間延遲積分）功能的機型，可大幅提升成像信噪比。

三、國產線陣相機選型推薦：?？乒怆?/strong>

作為國內工業相機領域的先行者，埃科光電深耕線掃技術十余年，依托光機電算軟全棧自研能力，打造了業內覆蓋度極完整的線陣相機產品矩陣。

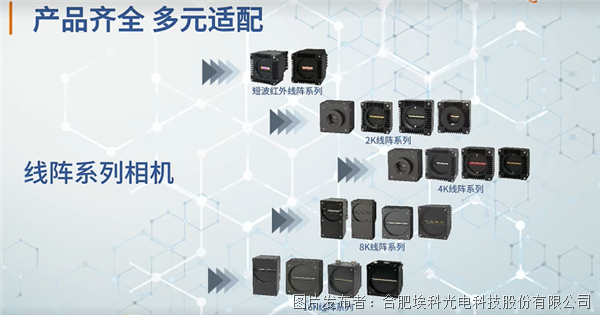

?？乒怆娋€陣相機覆蓋0.5K-16K全分辨率，支持黑白/彩色、單線/TDI多種成像模式；數據接口全面兼容GigE、10GigE、Camera Link、CoaXPress、USB3.0等主流工業標準，無論是通用物流分揀、印刷檢測，還是鋰電、金屬檢測等中高速場景，都能找到對應適配型號，一站式滿足多行業視覺設備開發需求。

產品最高行頻可達1000kHz，高速采集能力穩居行業第一梯隊，長期批量落地各大行業頭部制造產線，市場實測穩定可靠，廣泛應用于新能源、3C電子、PCB、印刷包裝等核心賽道。埃科線陣相機產品均可提供樣品測試與技術支持，助力您的視覺檢測方案快速落地。

四、線陣相機的通用制造場景拆解

如果您正在為制造業產線選型線陣相機，可根據前文選型邏輯初步圈定參數范圍。但在實際項目中，不同行業的檢測目標、工況環境、精度要求差異極大，選型側重點也會隨之調整。

接下來我們拆解制造業類常見的幾類線陣相機應用場景，逐一對應選型思路與適配型號，幫你把通用選型邏輯落到具體項目中。

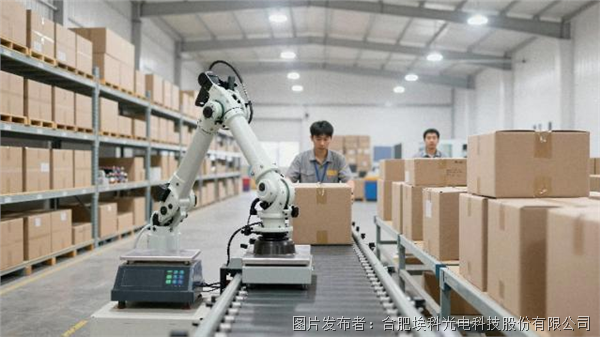

1、物流分揀：高速運動下的條碼識別與包裹分揀

檢測目標：快遞包裹、物流箱體的條碼識別、尺寸測量、外觀分揀，工件運動速度快，品類繁雜。

工作環境：車間/分揀中心環境，存在灰塵、震動，光照條件一般，設備需長時間連續運行。

檢測精度要求：以識別、分揀為主，精度要求中等，核心要求是跟得上高速分揀節拍。

選型參考：優先選中低分辨率（2K/4K）、高行頻、GigE接口的線陣相機，兼顧性價比與傳輸距離，適配長距離產線部署。以埃科光電為例，選型可考慮：PN2KGV-140KM、PN2KCL-400KM、PN4KCL-180KM、PN4K2G5V-75KM等。

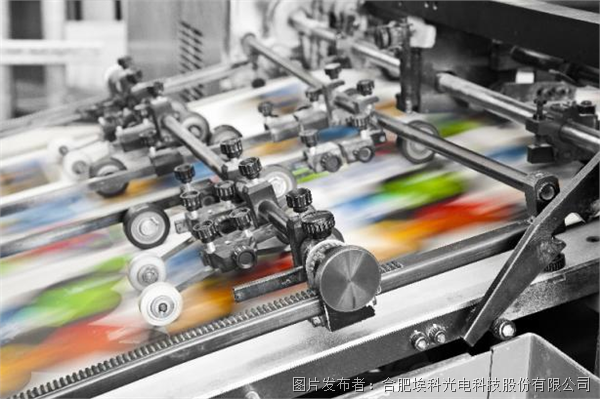

2、印刷質量檢測：大幅面印刷品的缺陷篩查

檢測目標：紙張、薄膜、包裝印刷品的套色偏差、漏印、臟點、劃痕、色差等缺陷檢測，幅寬從幾十厘米到數米不等。

工作環境：印刷車間恒溫環境，相對潔凈，光照條件可控。

檢測精度要求：對細節分辨率、色彩還原度要求高，微小印刷瑕疵都需識別，部分場景需彩色成像。

選型參考：優先中高分辨率（4K-8K）、中等行頻的機型，精密印刷可選小像元型號提升精度；彩色檢測需求可選RGB三線真彩色線陣相機。以?？乒怆姙槔?，選型可考慮：PN4KGV-10KC、PL4KCL-68KC、PL8KCL-33KC、PN8KXGV-50KC等。

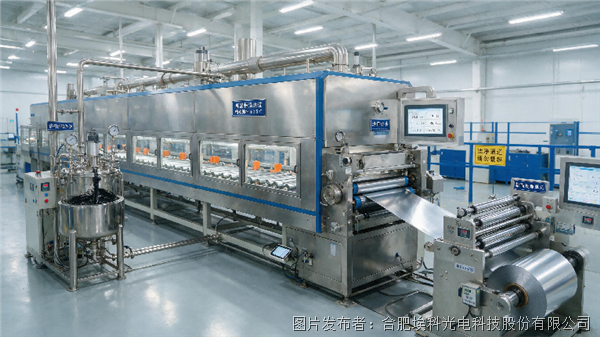

3、鋰電極片外觀檢測：連續涂布的缺陷在線檢測

檢測目標：鋰電正負極極片的涂布缺料、劃痕、厚度不均等外觀缺陷，屬于連續卷材檢測。

工作環境：鋰電車間潔凈環境，產線運行速度快，對設備長期穩定性要求高。

檢測精度要求：需識別微小缺陷，對成像對比度、信噪比要求高，避免漏檢誤檢。

選型參考：優先4K/8K/16K分辨率、高行頻機型；選用Camera link/10GigE數據接口，保障高速下的成像質量。以?？乒怆姙槔?，選型可考慮：PA8KCL-80KM、PA8KXGV-80KM、PA16KCL-40KM、PA16KXGV-75KM等。

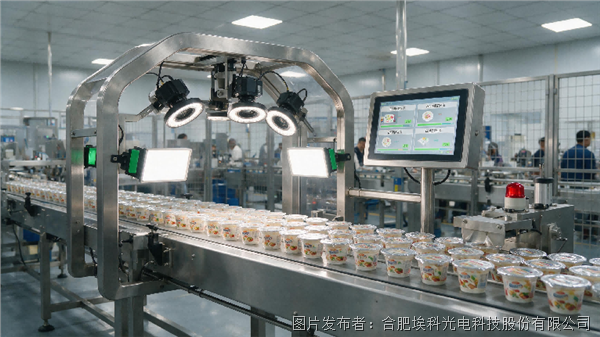

4、食品包裝檢測：包裝外觀與密封性在線質檢

檢測目標：食品外包裝的印刷質量、封口平整度、破損漏液、日期噴碼識別等，流水線連續作業。

工作環境：車間環境，部分場景存在潮濕、溫差，設備需符合工業防護要求。

檢測精度要求：以外觀缺陷、標識識別為主，精度要求中等，核心是穩定可靠、誤檢率低。

選型參考：優先2K/4K分辨率通用型線陣相機，搭配GigE接口部署靈活，保障長期運行穩定性。以?？乒怆姙槔x型可考慮：PN2KGV-140KM、PN2KGV-48KC、PN4KCL-180KM、PL4KGV-30KC等。

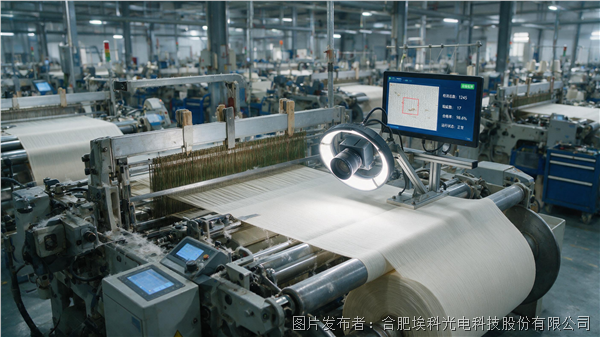

5、紡織缺陷檢測：布匹面料的瑕疵在線檢測

檢測目標：布匹、無紡布、織物的斷紗、破洞、色差、污漬、緯斜等缺陷檢測，寬幅卷材連續運動。

工作環境：紡織車間存在毛絮、震動，環境光照條件一般，設備長時間連續運行。

檢測精度要求：根據面料檔次差異較大，中低端面料以大缺陷檢測為主，高端面料需識別細微瑕疵

選型參考：寬幅面料優先4K/8K機型，適配大寬幅檢測；通用場景選7μm標準像元平衡感光與成本。以?？乒怆姙槔x型可考慮：PN4KCL-46KC、PL4KCL-68KC、PL8KCL-33KC、PN8KXGV-50KC等。

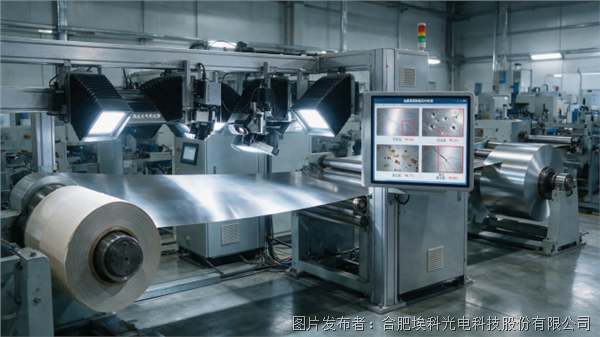

6、金屬表面探傷：板材/型材的表面缺陷檢測

檢測目標：鋼板、鋁板、銅帶等金屬卷材的劃痕、凹坑、氧化斑、裂紋等表面缺陷檢測，工件運動速度快，金屬表面反光強。

工作環境：車間環境存在灰塵、震動，部分場景有高溫，對設備抗干擾能力要求高。

檢測精度要求：對微小缺陷識別要求高，金屬反光易造成成像過曝，對相機動態范圍要求高。

選型參考：優先高動態范圍、高信噪比的線陣相機；高速產線搭配高行頻型號；反光強的場景可采用分時頻閃方案，配合相機寬動態范圍優化成像效果。以?？乒怆姙槔x型可考慮：PL4KGV-68KT、PH8KCXP-250KT、PN8KXGV-50KC、PN8KXGV-150KM、PA16KCL-40KM等。
