風機導風圈是通風設備、空調外機、冷卻塔風機的核心導流部件，其圓度、翻邊平整度直接影響風機出風效率與運行噪音。傳統生產多采用板材裁剪后焊接拼接的方式，焊縫位置容易變形、銹蝕，產品一致性差。而采用模壓成型液壓機進行薄板拉伸翻邊一體成型，能夠一次性完成導風圈的拉伸、圓弧成型、外緣翻邊與整形工序，省去焊接加工環節，是當前通風配件制造行業主流工藝方案。在薄板模壓生產過程中，鍍鋅板、冷軋薄板、不銹鋼薄板這類材料厚度薄、剛度低，拉伸階段極易出現板材起皺、局部拉裂、成型回彈等問題，這也是很多配件廠在生產導風圈時遇到的主要難題，合理運用風機導風圈模壓成型液壓機，配合適配模具與工藝參數，能夠有效規避各類成型缺陷，穩定工件尺寸精度。

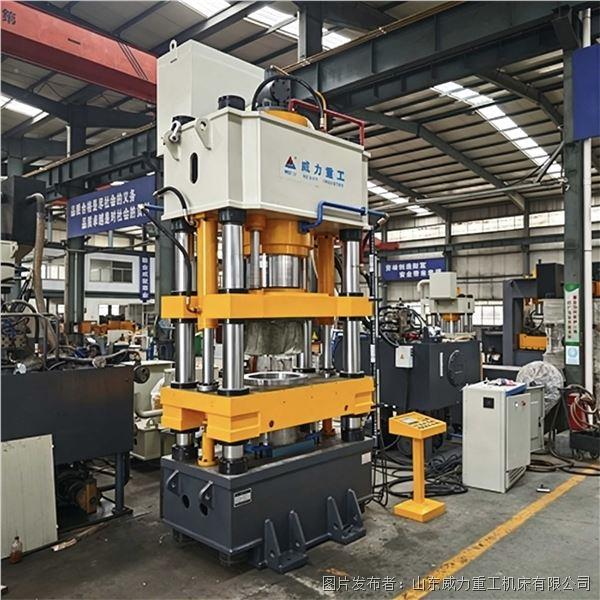

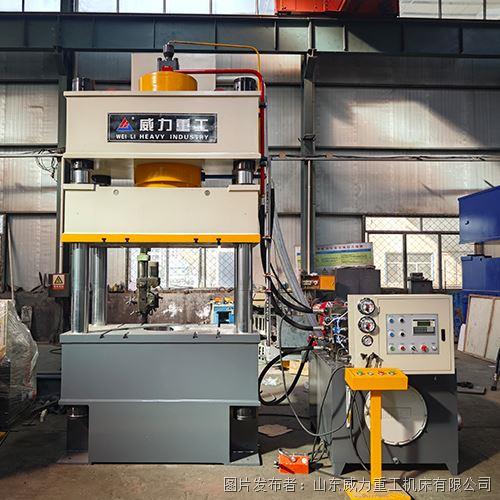

薄板拉伸翻邊成型工藝，依托三梁四柱模壓液壓機來完成整套成型動作。設備工作臺固定下模，活動滑塊搭載上模，坯料放置在模具定位區域，液壓機滑塊下行，先完成板材壓緊，隨后緩慢工進拉伸，將平板坯料壓制成導風圈圓弧基體，持續保壓一段時間釋放板材內部應力，再進行外緣翻邊整形，整套工序一次完成。在這個工藝?yán)?，板材壓邊力是控制起皺的關鍵參數，壓力過小，薄板在拉伸過程中會出現材料堆疊褶皺；壓力過大，又容易造成板材被拉斷。風機導風圈模壓成型液壓機的液壓系統支持壓力分段調節，可分別設置壓邊壓力、拉伸成型壓力與翻邊整形壓力，適配薄板材料特性，壓邊機構均勻壓住板材邊緣，限制坯料多余材料自由流動，從根源減少起皺現象。

除了壓力控制，滑塊的運動速度也會影響成型質量。薄板拉伸階段不能快速下壓，過快的進給速度會造成材料流動不均，出現局部變薄甚至撕裂。這款液壓機可設置快慢速切換，滑塊快速下行接近板材后，自動切換低速工進進行拉伸翻邊，配合保壓延時功能，讓金屬板材充分塑性變形，減少成型完成之后的回彈?；貜検潜“宄尚偷某Ｒ妴?wèn)題，一旦回彈量過大，導風圈的圓弧直徑、翻邊角度就會超出公差，無法和風機主體匹配。通過液壓機保壓定型，在模具內保持壓力一段時間，穩定板材內部金屬組織，降低回彈量，保障批量生產的導風圈圓度統一。

模具結構同樣和工藝配套，薄板導風圈模具會設置合理的圓角過渡，避免尖銳棱角劃傷板材，模具表面拋光處理，降低板材和模具之間的摩擦阻力，讓材料流動更順暢。模具安裝在液壓機工作臺 T 型槽上，依靠設備充足的剛性承受模壓載荷，設備機身經過去應力處理，模壓過程中機身形變微小，保證上下模具對中精度，防止模具偏載造成工件厚薄不均。更換不同規格模具，即可生產多種直徑的風機導風圈，設備通用性強。

在實際生產流程中，先將薄板原材料裁剪為圓形坯料，清理板材表面油污雜質，放置在模具定位圈內，啟動設備半自動循環。壓邊圈壓緊板材，滑塊慢速下壓完成拉伸，保壓定型后，繼續完成外緣翻邊，隨后滑塊回程，工作臺內置頂出缸將成型后的導風圈平穩頂出，操作人員取出工件，檢驗尺寸與外觀，即可進入下一輪生產。整套工序連續流暢，單工件成型周期短，適合批量生產。

對比傳統焊接工藝，薄板一體模壓成型后的風機導風圈沒有焊縫，整體結構強度更高，氣流通過時阻力更小，成品外觀更加平整。借助風機導風圈模壓成型液壓機的壓力、速度、保壓可調特性，搭配完善的模具方案，可以穩定控制薄板起皺、拉裂、回彈等缺陷，保證每一件導風圈的尺寸精度，減少后續校正、打磨工序，降低廢品率，幫助通風配件企業提升生產效率，降低單件生產成本。該工藝可適配鍍鋅板、冷軋鋼板、不銹鋼薄板等多種原料，廣泛用于空調風機、離心風機、冷卻塔風機配套導風圈的批量制造。
